تفاصيل المنتج:
شروط الدفع والشحن:
|
| خط سير المحور X: | 300 ملم | خط سير المحور Y: | 12000 ملم |
|---|---|---|---|
| خط سير المحور Z: | 120 ملم | دقة تحديد موضع المحور X ، Y: | ± 0.05/1000 مم |
| محاور X و Y: | ±0.03/1000 مم | قوة الليزر: | ماكس6000 |
| متطلبات مصدر الطاقة: | 380 فولت/50 هرتز | طول الخياط: | ≥30mm مع دقة القطع المضمونة |
| إبراز: | آلة معالجة الأنابيب بالليزر CNC,آلة معالجة أنابيب الفولاذ بالليزر,آلة معالجة الأنابيب بالفولاذ المقاوم للصدأ CNC |
||

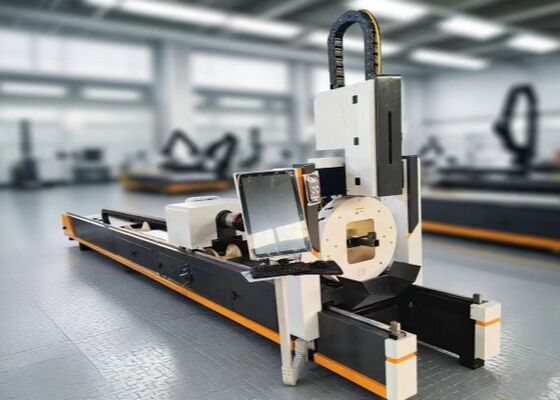

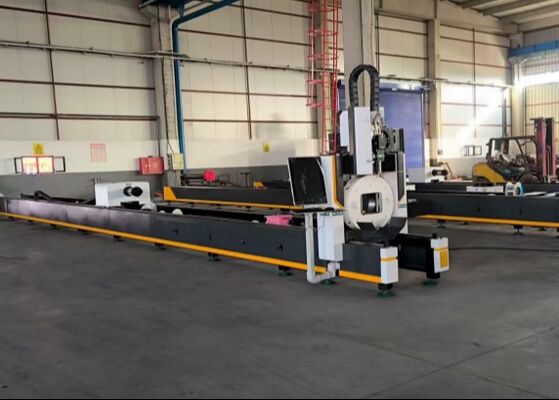

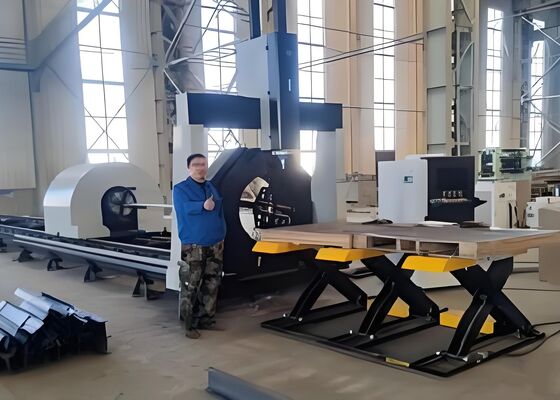

نموذج LC2412 آلة تصنيع الأنابيب بالليزر CNC لأنابيب الكربون / الفولاذ المقاوم للصدأ
مقدمة المنتج:
تم تصميم آلة قطع الأنابيب بالليزر في المقام الأول لمعالجة مجموعة واسعة من الأنابيب والمواد الأنبوبية، بما في ذلك أنابيب الصلب الكربوني العادية، وأنابيب الفولاذ المقاوم للصدأ، وأنابيب سبائك الألومنيوم، وأنابيب النحاس. إنها توفر قطعًا عالي الدقة مع حواف ناعمة وخالية من الاختباء، مما يضمن الحد الأدنى من التشوه الحراري ودقة الأبعاد الفائقة. يدعم النظام أنماط القطع المعقدة، بما في ذلك القطع ذات الزوايا والشقوق والثقوب، مما يجعله متعدد الاستخدامات للغاية للتطبيقات في تصنيع المعادن والهندسة الإنشائية والتصنيع الصناعي. تسمح تقنية الليزر المتقدمة الخاصة بها بالتشغيل الآلي الفعال مع الحفاظ على الجودة المتسقة عبر أنواع المواد المتعددة وسمكها.
المعلمات التقنية للمنتج
| لا | اسم المشروع | المعلمة | وحدة |
| 1 | حجم معالجة الأنابيب | أنبوب دائري Φ20mm-φ240mm، طول الجانب الفولاذي للأخدود الفولاذي ذو الزاوية المربعة Φ240mm، L≥12000mm ； | مم |
| 2 | خط سير المحور X | 300 | مم |
| 3 | خط سير المحور Y | 12000 | مم |
| 4 | خط سير المحور Z | 120 | مم |
| 5 | X، دقة تحديد المواقع على المحور Y | ± 0.05/1000 مم | مم |
| 6 | محاور X و Y | ±0.03/1000 مم | مم |
| 7 | طول الخياط | ≥30 مع دقة القطع المضمونة | مم |
| 8 | قوة الليزر | ماكس6000 | ث |
| 9 | نظام التحكم | EOE-هرتز | |
| 10 | متطلبات إمدادات الطاقة | 380 فولت/50 هرتز | V |
1. نظرة عامة على وظيفة المنتج
1.1 الاستخدام الرئيسي ونطاق تطبيق المنتج
تستخدم بشكل رئيسي لأنابيب الصلب الكربوني العادية ، وأنابيب الفولاذ المقاوم للصدأ ، وأنابيب سبائك الألومنيوم ، وأنابيب النحاس ، وقطع قطع العمل بحجم الأنابيب المستديرة Φ20mm-φ240mm ، والأنابيب المربعة ، والفولاذ الزاوي ، وطول الجانب الفولاذي الأخدود 240 مم ، L 6000 مم.
1.2التركيبة الرئيسية للمنتج
المكونات الرئيسية لسلسلة آلات قطع أنابيب الألياف الضوئية هي: محرك الآلة، نظام التحكم، الليزر، المبرد، إلخ.
1.3. جزء المحرك الرئيسي لأداة الآلة
الجزء الرئيسي من أداة الآلة هو الجزء الرئيسي من آلة قطع أنابيب الألياف الضوئية، ويتم تحقيق وظيفة القطع ودقة القطع من خلال الجزء المضيف، والجزء المضيف من السرير والظرف الأمامي، والظرف الخلفي، وجهاز الشعاع والمحور x، وجهاز المحور z، ورأس الليزر، وجهاز دعم العجلة ذات القطر المتغير، والنظام المساعد (التشحيم، ومسار الهواء والممر المائي)، وخزانة التحكم الكهربائية، وشاشة التشغيل، ولوحة التشغيل، وما إلى ذلك.
1.4 جزء التحكم الكهربائي
يعد نظام التحكم الكهربائي لآلة قطع أنابيب الألياف الضوئية جزءًا مهمًا لضمان مسار تشغيل الرسومات المختلفة. يتكون نظام التحكم الكهربائي بشكل رئيسي من نظام التحكم العددي والنظام الكهربائي ذو الجهد المنخفض.
تم تجهيز نظام CNC للماكينة بنظام CNC عالي الأداء، والذي يعتمد على منصة تشغيل Windows، وتشغيل مستقر وموثوق، ويتميز بخصائص سرعة الإدخال السريعة، والتشغيل المريح، والأداء الديناميكي الجيد وقدرة التحميل القوية.
1.5 النظام الكهربائي ذو الجهد المنخفض
يقع النظام الكهربائي ذو الجهد المنخفض في خزانة التحكم الكهربائية، وهي جزء الواجهة للتحكم الكهربائي للآلة بأكملها. يتم إنتاج المكونات الأصلية المختلفة للنظام الكهربائي من قبل الشركات المصنعة المعروفة في الداخل والخارج لضمان الاستقرار والموثوقية والحساسية في التشغيل. محرك القيادة هو محرك سيرفو يعمل بالتيار المتردد، ويتم استخدام محرك سيرفو يعمل بالتيار المتردد لقيادة المحور X والمحور Y لأداة الماكينة، ويتميز بأداء تسارع جيد، وسرعة استجابة سريعة، والمحور Z لأداة الماكينة لمحور التغذية، باستخدام محرك سيرفو يعمل بالتيار المتردد (مع قفل التثبيت) محرك الأقراص: رأس قطع المحور Z، وخصائص خصائص الاستجابة الديناميكية الجيدة، كل من التحكم في المتابعة والتحكم في NC.
2.الهيكل والوظيفة ومبدأ عمل المكونات الرئيسية أو الوحدة الوظيفية
2.1 جزء من جسم السرير
من خلال نظام التحكم العددي للتحكم في محرك سيرفو AC الخاص به، يحقق رف تروس محرك المحرك الاتجاه Y للحركة الترددية، لتحقيق حركة سريعة. يعتمد حامل العمود Y وسكة التوجيه الخطية منتجات عالية الدقة لضمان دقة النقل بشكل فعال؛ التحكم في المفاتيح المحدودة على طرفي الرحلة، وتثبيت جهاز الحد الثابت لضمان سلامة أداة الآلة بشكل فعال. تم تجهيز المحرك الرئيسي بزيت تشحيم أوتوماتيكي للأجزاء المتحركة من السرير لضمان تشغيل الأجزاء المتحركة في حالة جيدة وتحسين عمر خدمة سكة التوجيه والعتاد والرف.
2.2 جهاز الأعضاء المتقاطعة والمحور السيني والمحور Z
يزيل الشعاع الضغط الداخلي بعد التلدين، ثم تتم معالجة وقت الاهتزاز بعد المعالجة القاسية لضمان صلابة واستقرار العضو المتحرك لرأس الليزر. يتم تشغيل المحور X والمحور Z بواسطة وحدة عالية الدقة. في عملية الحركة، يتحكم مفتاح الحد في الحد، ويوجد حد ميكانيكي لوسادة مرنة عند كلا الطرفين لضمان سلامة تشغيل النظام.
يحقق جهاز المحور Z بشكل أساسي الحركة العلوية والسفلية لرأس الليزر. تكتمل الحركة العلوية والسفلية لرأس الليزر من خلال نظام التحكم العددي الذي يتحكم في المحرك المؤازر، ويقوم المحرك بتشغيل الوحدة الخطية، التي تدفع الحركة المتبادلة لأعلى ولأسفل للوح التزلج على المحور Z. تستخدم الأطراف العلوية والسفلية مفاتيح تقاربية للتحكم في السير لضمان سلامة وموثوقية الحركة.
تم تصميمها بشكل أساسي لقطع مجموعة متنوعة من مواد الأنابيب، هذه المعدات مناسبة لأنابيب الفولاذ الكربوني العادية، الأنابيب الفولاذية المقاومة للصدأ، أنابيب سبائك الألومنيوم، وأنابيب النحاس. إنها قادرة على التعامل مع هذه المواد المختلفة بدقة، مما يضمن قطعًا نظيفًا ودقيقًا مع الحفاظ على سلامة أسطح الأنابيب. هذا التنوع يجعله مثاليًا للتطبيقات في تصنيع المعادن والبناء والإنتاج الصناعي حيث تتم معالجة أنواع متعددة من الأنابيب.
