تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~360×360×35 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| عدد مجموعة الأحرف: | 4 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق العلامة الخلفية (مم): | 50-330 (ستبليس) |
| إبراز: | خط إنتاج حفر الحديد الزاوية CNC,برج الشبكة آلة ثقب الزاوية CNC |
||

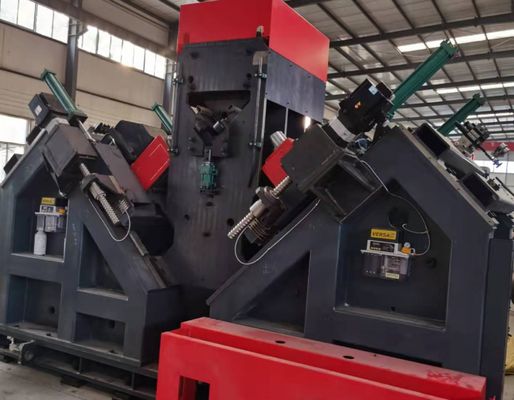

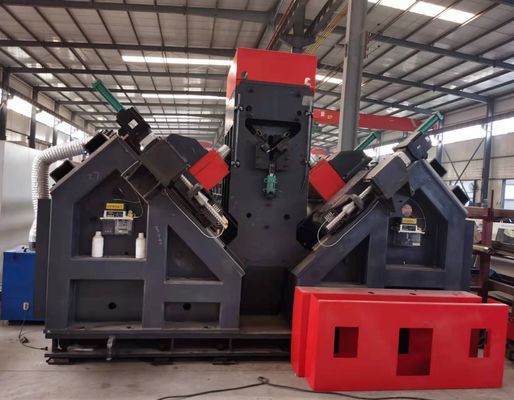

سرعة القطع 200 م / دقيقة لخط إنتاج حفر الحديد بزاوية الحفر CNC للأبراج الشبكية
استخدام المنتج:
لقد تم تصميم خط إنتاج حفر ووضع العلامات للفولاذ ذو الزاوية CNC خصيصًا لحفر وختم الفولاذ ذو الزوايا الكبيرة ذات القوة العالية المستخدم في أبراج خطوط النقل. إنها قادرة على معالجة جميع الثقوب المطلوبة على زاوية الفولاذ، مما يضمن جودة ثقب استثنائية ودقة موضعية دقيقة. بالإضافة إلى ذلك، يقدم خط الإنتاج كفاءة تشغيلية عالية ومستوى فائق من التشغيل الآلي.
المعلمات الرئيسية:
| نموذج | ADM3635 |
| حجم الزاوية (مم) | 100×100×10~360×360×35 |
| الأعلى. طول الفراغ (م) | 14 |
| تفتق المغزل الحفر | BT40 |
| الأعلى. قطر الحفر (مم) | Ф40 |
| الكمية. من الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| أقصى سرعة دوران للمغزل (ص / دقيقة) | 6000 |
| الأعلى.سرعة القطع للحفر (م/دقيقة) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (مم) | 50-330 (ستبليس) |
| الأعلى. سرعة تغذية الزاوية (م/دقيقة) | 40 |
| قوة الوسم (كيلو نيوتن) | 1000/1200 |
| الكمية. من مجموعة الأحرف | 4 |
| الكمية. الشخصية في كل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| نظام التبريد لقمة الحفر | رذاذ الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات |
| الأبعاد الكلية (م) | 34×8.9×3 |
ميزات المنتج:
1. التشغيل الآلي المتقدم

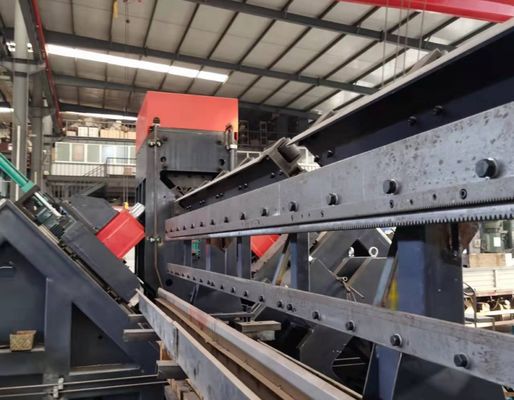

تم تجهيز خط الإنتاج هذا بنظام تحميل المواد الأوتوماتيكي بالكامل والذي يتكون من مسارات تغذية أفقية وإطارات تحميل دوارة، إلى جانب أجهزة التفريغ الأوتوماتيكية وتجميعات نقل المواد. يتم إنجاز جميع عمليات الحفر والتثقيب للفولاذ الزاوي خلال دورة إنتاج واحدة متواصلة. يتم تشغيل سير العمل بأكمله دون مراقبة تمامًا، مما يقلل بشكل فعال من تكاليف العمالة، وفي الوقت نفسه يعزز كفاءة الإنتاج واستقرار تشغيل المعدات.
2. وحدة الحفر عالية الدقة
يعتمد مغزل الحفر مغزل دقة BT40 مصنوع في تايوان عالي الجودة، ومجهز بدائرة تبريد داخلية لتوفير قدرة حفر فائقة ودقة أبعاد متميزة. تم تجهيز وحدة الحفر بستة رؤوس حفر تعمل بنظام CNC، مرتبة بشكل متماثل مع ثلاث وحدات على جانبي الزاوية الفولاذية. بالنسبة للثقوب ذات الأقطار الموحدة والمسافات المتساوية إلى الحافة العلوية للفلنجات الفولاذية الزاوية، يمكن أن تعمل رؤوس الحفر المزدوجة على الجانبين بشكل متزامن، وذلك لتحسين كفاءة المعالجة والإنتاج الإجمالي.
3. واجهة بديهية بين الإنسان والآلة
يتميز نظام التحكم بدعم ثنائي اللغة للصينية والإنجليزية. إنها توفر تشغيلًا مباشرًا وتقدم رسومات قطع العمل في شكل مرئي واضح.
4. عملية البرمجة المبسطة
إعداد البرنامج مريح للغاية. يحتاج المشغلون فقط إلى إدخال أحجام قطع العمل، وأقطار الثقب، ودرجات الثقب، وكميات الإنتاج. بالإضافة إلى ذلك، يمكن تصدير البرامج مباشرة من برنامج CAD/CAM المتداخل. ويتوافق النظام أيضًا مع ملفات .NC1 التي تم إنشاؤها بواسطة برنامج TEKLA، مما يحقق إمكانية التشغيل البيني الممتازة والاتصال السلس بسير العمل.
5. الأجزاء الأساسية عالية الجودة
يتم شراء المكونات الهيدروليكية والهوائية والكهربائية الرئيسية من موردين مشهورين وذوي مصداقية، مما يضمن التشغيل المستقر وعمر الخدمة الطويل للمعدات.
6. وظيفة الكشف عن الأخطاء المدمجة
تم دمج الجهاز مع وحدة تشخيص ذاتي متطورة، مما يتيح الكشف السريع عن الأعطال التشغيلية وحلها.
7. مرفق القطع الاختياري
تتوفر وحدة قص مخصصة كملحق اختياري. إنها تعتمد تقنية قص الشفرة المزدوجة المتطورة لتحقيق دقة معالجة أعلى وكفاءة عمل.
تغطي العينات المذكورة أعلاه المواصفات القياسية السائدة وتخطيطات الثقوب للفولاذ الزاوي المطبق على نطاق واسع في تصنيع أبراج نقل الطاقة. إنها تسمح للعملاء المحتملين وموظفي الفحص بإجراء التحقق في الموقع وتقييم أداء المعدات، وتوفير مراجع عملية ومرئية للحكم على ما إذا كانت الآلة يمكنها تلبية متطلبات الإنتاج الفعلية لتصنيع برج النقل.
في مشاريع خطوط نقل الجهد العالي للغاية (UHV)، يتعين على أبراج الطاقة أن تتحمل البيئات الخارجية القاسية والأحمال الهيكلية الثقيلة. تلعب هذه المعدات دورًا لا غنى عنه في معالجة المكونات الفولاذية الزاوية التي تشكل الهيكل الحامل الأساسي للأبراج. إنها تكمل مهام الحفر والتثقيب للفولاذ الزاوي المستخدم في أجسام البرج الرئيسية، والأذرع المتقاطعة والأجزاء الهيكلية الأساسية الأخرى بدقة عالية، وتضمن أداء توصيل موثوقًا. وبناء على ذلك، تساعد المعدات على تعزيز الاستقرار الهيكلي الشامل والسلامة التشغيلية وأداء الخدمة على المدى الطويل لأبراج النقل خلال دورة حياتها بأكملها.
