مع الذراع الروبوتية لحام الروبوتات الحامية التلقائية مع تتبع الخياطة التلقائية

مع ذراع اللحام الآلي، روبوتات اللحام الأوتوماتيكية مع تتبع التماس التلقائي

مقدمة المنتج:

تم تصميم هذه المعدات بشكل أساسي من أجل لحام قاعدة أبراج النقل. بالإضافة إلى ألواح التقوية، فهي قادرة على إكمال لحام 11 خطًا أساسيًا على الجسم الرئيسي، خط واحد لأغراض التنظيف، بالإضافة إلى لحام زوايا رأس الختم.

المعلمات الرئيسية:

ميزات المنتج:

1. التكرار: يوفر النظام إمكانية تكرار تحديد المواقع بما لا يقل عن ±0.05 مم.

2. دقة المسار: تظل دقة المسار ضمن ±0.1 مم.

3. التصميم الهيكلي: يتميز روبوت اللحام القوسي بهيكل ميكانيكي قوي ومستقر للغاية، مصمم للعمليات الصناعية الطويلة والمستمرة.

4. مظروف العمل: يدعم قطع العمل بأبعاد تصل إلى 1500 مم، مما يلبي مجموعة كاملة من متطلبات اللحام.

5. طريقة التشغيل: يتم تركيب قطع العمل على أداة تحديد الموضع، في حين يتم تثبيت رأس اللحام على منصة آلية مخصصة. أثناء التشغيل، يعمل الروبوت وجهاز تحديد المواقع في تزامن منسق. من خلال استخدام مسح الرؤية الآلي مع نظام تتبع اللحام بالليزر، يتم إنشاء مسارات اللحام تلقائيًا دون برمجة. يتيح هذا التكوين لحام المكونات المعقدة وغير المنتظمة مع سهولة التشغيل والحد الأدنى من تدريب المشغلين.

1. نظام اللحام: المعدات متكاملة مع مصدر طاقة اللحام القوسي Aotai عالي الأداء، قادر على دعم عمليات اللحام العرضية، الطولية، والعمودية، بما في ذلك عمليات اللحام MIG، MAG، وTIG. نطاقات تيار وفولطية اللحام قابلة للتكيف بشكل كامل مع متطلبات المعالجة لقطع العمل المتنوعة، مما يوفر استقرار قوس ممتاز وجودة لحام فائقة. يمكن تكوين المعلمات بدقة لاستيعاب المواد المختلفة وسمك قطع العمل.

شعلة اللحام وملحقاتها: مجهزة بشعلة لحام Apollo المتميزة والملحقات التكميلية، بما في ذلك آليات تغذية الأسلاك وأطراف الاتصال، مما يضمن أداء اللحام المتسق والكفاءة التشغيلية.

2. التعرف والتحويل الذكي: يتميز النظام بقدرات التعرف والتحويل الذكي المتقدمة، ويكتشف تلقائيًا ميزات اللحام المهمة - مثل مواضع اللحام وأنواعه - من الرسومات أو بيانات البرنامج. يتم تحويل هذه الميزات على الفور إلى تعليمات لحام قابلة للتنفيذ بواسطة الروبوت، عادةً خلال 30 ثانية. يمكن استيراد البيانات بسلاسة عبر اتصالات الشبكة أو USB أو واجهات الاتصال الأخرى.

3. نظام التحكم:
① طريقة التحكم: تستخدم نظام تحكم رقمي متقدم، مما يوفر إدارة دقيقة للمسار ومعلمات لحام قابلة للتعديل.

② طريقة البرمجة: يدعم البرمجة القائمة على المسح البصري. الواجهة بديهية وسهلة الاستخدام، مما يسمح بإنشاء برنامج سريع والتحكم الدقيق في عمليات اللحام المعقدة.

③ واجهة الاتصال: توفر منافذ اتصال للتكامل مع المعدات الأخرى وأنظمة التحكم في خط الإنتاج، مما يسهل التشغيل الآلي السلس والتشغيل المنسق.

4. هيكل تركيب محدد الموضع: تم تصميم إطار دعم محدد الموضع بالصلابة الكافية والسلامة الهيكلية لتحمل الأحمال والاهتزازات الناتجة عن كل من الروبوت وقطعة العمل طوال عملية اللحام، مما يضمن أداء آلي مستقر ودقة لحام ثابتة. يتيح تصميم التركيب أيضًا التركيب والإعداد والصيانة المريحة مع الحفاظ على غلاف العمل الكامل للروبوت والكفاءة التشغيلية.

5. نظام السلامة: تصنيف الحماية: معتمد بحد أدنى من IP54، مما يوفر حماية يمكن الاعتماد عليها ضد دخول الغبار، والتعرض للرطوبة، والظروف البيئية الأخرى التي تتم مواجهتها عادةً في التطبيقات الصناعية.

6. طريقة استيراد بيانات الروبوت: يدعم النظام مجموعة من خيارات استيراد البيانات، بما في ذلك استيراد ملفات CAD، واستيراد المسح الضوئي المعتمد على الرؤية، والإدخال بدون برمجة لمواصفات اللحام ومتطلبات العملية. تتوفر تنسيقات متعددة لاستيراد البرامج والرسم، مما يضمن التشغيل البسيط والوظائف سهلة الاستخدام والراحة المحسنة.

7. وصف نظام لحام قطع العمل: تم تجهيز روبوت اللحام القوسي بذراع آلي صناعي ذو 6 محاور يوفر حرية الحركة الكاملة، مما يتيح لشعلة اللحام الوصول إلى قطع العمل من مجموعة واسعة من الزوايا والمواضع المعقدة. يستوعب هذا التكوين اتجاهات اللحام المتنوعة وأشكال اللحام المتطورة، بما في ذلك الطبقات المنحنية ثلاثية الأبعاد، مما يوفر مرونة ودقة وكفاءة استثنائية في تطبيقات اللحام.

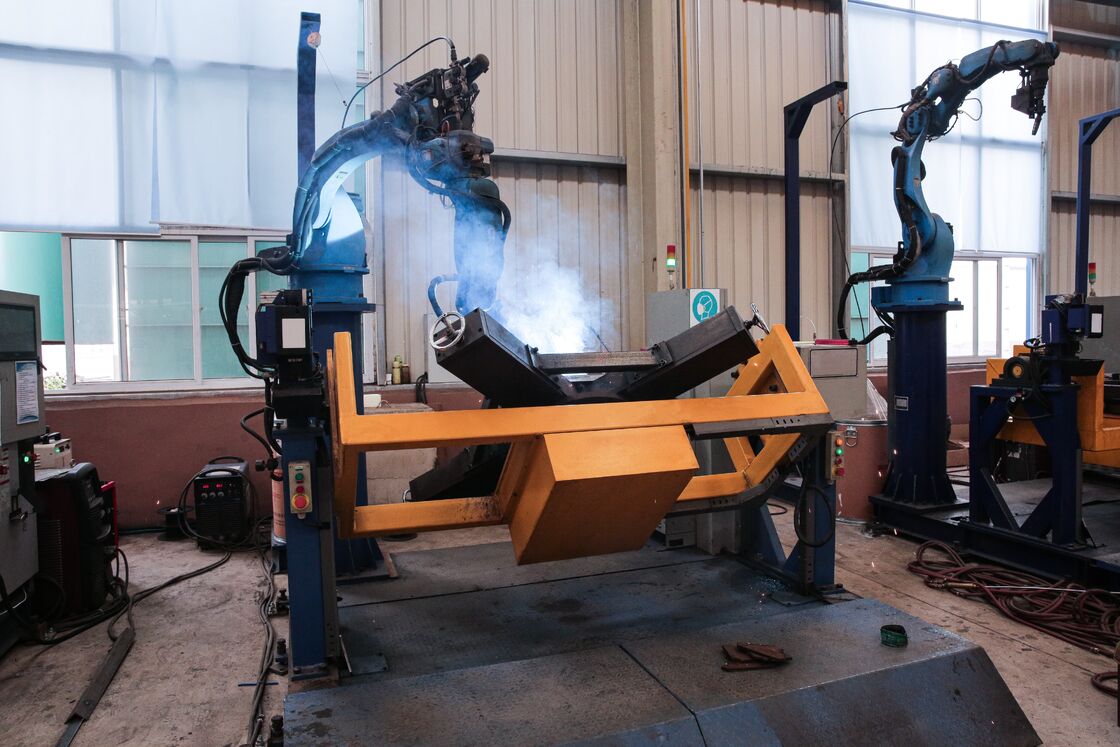

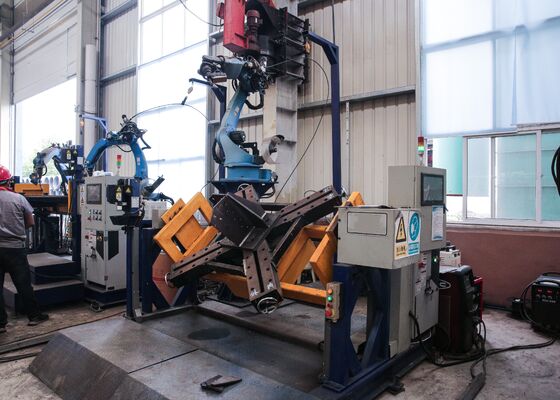

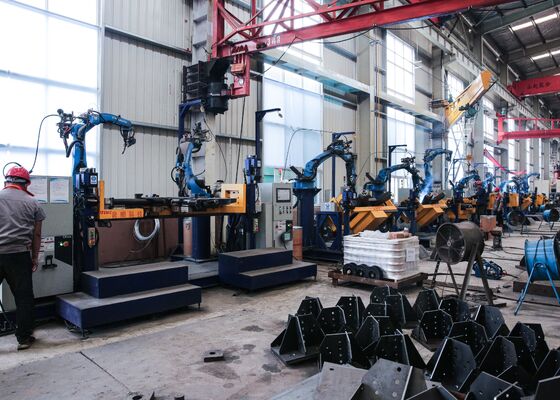

تم تصميم هذه المعدات خصيصًا لقواعد أبراج نقل اللحام، وتلعب دورًا حيويًا في الحفاظ على السلامة الهيكلية لأساسات البرج. بالإضافة إلى ألواح تقوية اللحام، فإن النظام قادر على إكمال جميع طبقات اللحام الأولية الـ 11 للهيكل الرئيسي، بالإضافة إلى اللحام الجذري الفردي، مما يضمن الاختراق الكامل والمتسق. كما أنه يقوم أيضًا بلحام الأغطية الطرفية والمفاصل الزاوية بكفاءة، مما يوفر لحامات موحدة وعالية الجودة عبر جميع نقاط الاتصال المهمة. من خلال أتمتة عمليات اللحام الرئيسية هذه، تضمن المعدات محاذاة دقيقة وجودة لحام متسقة وقوة هيكلية معززة، مما يجعلها مناسبة للغاية لإنتاج عينات قاعدة البرج، كما هو موضح في الصور المصاحبة.
