تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x20 |
|---|---|---|---|
| قوة اللكم (كيلو نيوتن): | 1000/1200 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| قوة القطع (كيلو نيوتن): | 2200/4300 | الأعلى. طول فارغ (م): | 14 |
| الأعلى. طول الانتهاء (م): | 12 | اللكمات لكل جانب: | 3 |

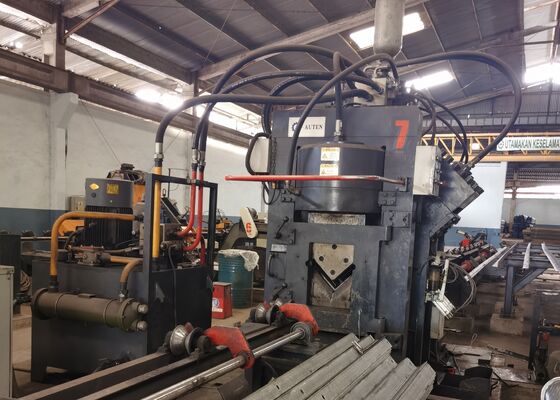

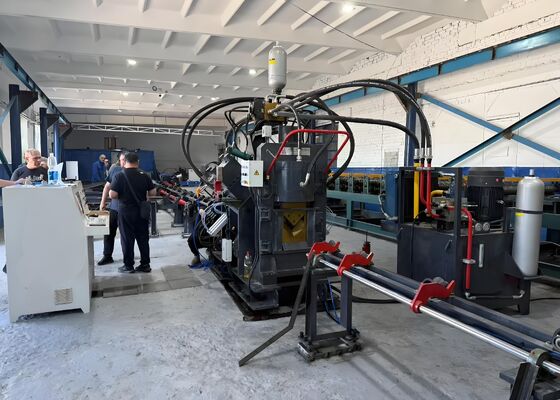

50×50×4~200×200×20ملم حجم الزاوية الآلي CNC زاوية طعن آلة القطع مع 3 محاور CNC
مقدمة المنتج
سلسلة JNC خط إنتاج الفولاذ الزاوية عالية السرعة CNC للطعن والتمييز والقطع يتكون أساسا من نظام الطحن، نظام التميز، نظام القطع، نظام نقل عرضي،نظام نقل دوار، ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، نظام هيدروليكي، نظام التحكم الكهربائي، نظام هوائي، وغيرها من المعدات المساعدة.هذا خط الإنتاج مصمم خصيصا لمعالجة الآلية من الفولاذ الزاوية المستخدمة في صناعة تصنيع البرجيتم التحكم في سير عمل الإنتاج بأكمله بواسطة نظام CNC ، مما يوفر عملية سهلة الاستخدام وتمكين التشغيل التلقائي ، عالية الدقة ، متعدد المواصفات ،وقدرات التصنيع للإنتاج الجماعي.
معايير المنتج:
| النموذج | JNC2020 |
| حجم الزاوية (ملم) | 50×50×4 |
| 200×200×20 | |
| الحد الأقصى للضرب (قطر × ث) (ملم) | Φ26x20 |
| قوة الضرب (ك.إن) | 1000/1200 |
| قوة العلامة (kN) | 1000/1200 |
| قوة القطع (kN) | 2200/4300 |
| أقصى طول الفراغ (م) | 14 |
| أقصى طول للأجزاء النهائية (م) | 12 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف التسجيل | 4 |
| عدد الحروف لكل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو واحدة |
| طريقة التبريد | تبريد المياه/تبريد الهواء/باردة الزيت |
| سرعة التغذية القصوى (m/min) | 80 |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الكلية(م) | حوالي 32x7x3 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
خصائص المنتج:
1يتم تجهيز آلة ثقب الفولاذ الزاوية CNC بمحطتين أو ثلاث محطات ثقب ، حيث تم تصميم كل محطة لاحتواء ثلاثة أقطار ثقب مختلفة.يتم تشغيل جميع محطات الاختبار تحت سيطرة CNC لضمان تحديد المواقع الدقيقة طوال عملية الاختبار. المعدات قادرة على معالجة كل من الثقوب المستديرة والمتقطعة. مع أداء تغذية عالية السرعة والطعن، والآلة تحسن بشكل كبير إنتاجية الإنتاج.للصلب ذو الزاوية 50 × 50 × 4 ملم، يمكن أن تصل طاقة المعالجة إلى حوالي 9 ٪ 10 طن خلال نوبة عمل مدتها ثماني ساعات.

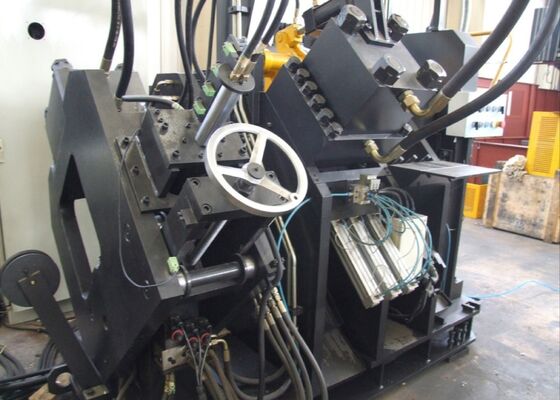

2يتم دمج قسم العلامة في آلة حفر الفولاذ الزاوية CNC في هيكل إطار قوي وصلب للغاية. يتكون نظام العلامة من أربع مجموعات كاسيت،والتي يمكن اختيارها تلقائيًا من خلال التحكم المبرمج، مع مواقف الحروف قابلة للتعديل بالكامل. بالإضافة إلى ذلك ، تستخدم الآلة نظام علامة قرص دواري من 10 خطوط يمكنه اختيار الحروف تلقائيًا دون تشغيل يدوي ،تحسين إنتاجية العلامات وكفاءة التشغيل بشكل كبير.
3تتبنى آلة قطع الفولاذ الزاوية CNC نظام القطع ذو شفرة واحدة ، مما يوفر قدرة قطع متميزة.مع ضمان انتهاء قطع نظيف ودقيق للغايةتم تصميم مجموعة الشفرة مع بنية باب مفتوح الوصول ، مما يسمح باستبدال الشفرة بشكل مريح وآمن.
4يُحول طاولة النقل العرضية الفولاذ الزاوية بسلاسة إلى رف النقل الدوار من خلال نظام محرك وسلسلة التروس.هذه الآلية تضمن وضع مستقرة من الفولاذ الزاوية على ناقل التغذية للعمليات مستمرة أسفل التيار.
5يتم الاحتفاظ بالقطعة بشكل آمن ونقلها بواسطة عربة تغذية CNC ، مما يضمن وضع دقيق طوال دورة المعالجة.يتم تشغيل عربة التغذية بواسطة محرك القيادة الخدمية ويتم رصدها بواسطة نظام ردود الفعل الكهربائي، تعمل ضمن تكوين تحكم مغلق بالكامل.
6. آلة طعنة ووضع علامة الفولاذ الزاوية CNC تستخدم نظام محرك هيدروليكي لأداء وظائف الطعنة ووضع العلامات وقطع.وهي مجهزة بوحدة طاقة هيدروليكية عالية الكفاءة متكاملة مع نظام التراكمتستخدم الأنابيب الهيدروليكية موصلات من نوع الحاجز، مما يضمن أداء الختم الممتاز مع السماح باستبدال وصيانة سهلة.يتم توفير الكتل الهيدروليكية الرئيسية من قبل العلامة التجارية الشهيرة أتوس، ضمان التشغيل المستقر والموثوقية العالية للنظام الهيدروليكي.
7وحدة الطاقة الهيدروليكية تدعم تكوينات التبريد المختلفة، بما في ذلك تبريد المياه، وتبريد الهواء، وأنظمة تبريد المبردات.يمكن للعملاء اختيار الحل التبريد الأنسب وفقًا لظروف الإنتاج الفعلية ومتطلبات التشغيل.
8يتكون نظام التحكم بشكل رئيسي من جهاز كمبيوتر صناعي، نظام PLC، محركات محركات servo، مفاتيح الاستشعار الخارجي، ومكونات رئيسية أخرى.بعد أن يدخل المشغل مواصفات المعالجة، يخلق النظام تلقائيًا برنامج التصنيع المطلوب. وهو متوافق أيضًا مع DXF و NC وغيرها من تنسيقات الملفات المصدرة من برنامج CAD.جهاز الكمبيوتر الصناعي مجهز بواجهة الإنسان والآلة سهلة الاستخدام، مما يتيح التشغيل البسيط ومراقبة العملية الواضحة. يوفر النظام وظائف بما في ذلك تصور الرسوم البيانية للقطعة، وإدارة البيانات الواسعة النطاق، وعرض تتبع الموقع،وإشارة إنذار خطأ تلقائي.
هذه العينات، التي تعكس المواصفات القياسية ومتطلبات المعالجة المشتركة في صناعة برج الفولاذ الزاوي، تمكن المستخدمين من تقييم دقة معالجة المعدات مباشرة،جودة المعالجة، و معايير التصنيع. أنها توفر أساسا عمليا لتقييم أداء التشغيل للآلة وملاءمتها لتطبيقات الإنتاج المحددة.مما يساعد العملاء في اتخاذ قرارات استثمارية دقيقة ومستنيرة.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث يتعين على الأبراج أن تتحمل الظروف البيئية الشديدة والحملات الهيكلية الثقيلة ،هذه المعدات تلعب دورا حاسما في معالجة مكونات الفولاذ الزاوية المستخدمة في إطار البرج الرئيسييقوم بتنفيذ عمليات الحفر والطعن عالية الكفاءة على الفولاذ الزاوي المطبق على أجسام البرج والذراعين والقطع الهيكلية الرئيسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات المشتركة الموثوقة التي تحافظ على القوة الشاملة، الاستقرار، والموثوقية الهيكلية للأبراج.
