تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| خط سير المحور X: | 300 ملم | خط سير المحور Y: | 12000 ملم |
|---|---|---|---|
| خط سير المحور Z: | 120 ملم | دقة تحديد موضع المحور X ، Y: | ± 0.05/1000 مم |
| محاور X و Y: | ±0.03/1000 مم | قوة الليزر: | ماكس6000 |
| متطلبات مصدر الطاقة: | 380 فولت/50 هرتز | طول الخياط: | ≥30mm مع دقة القطع المضمونة |

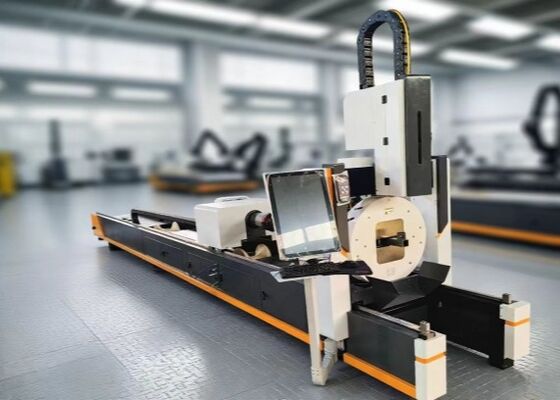

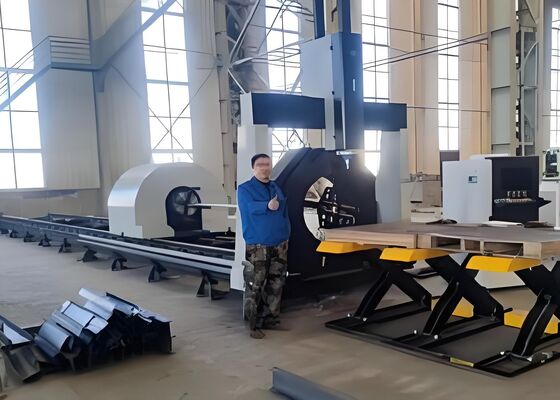

300 ملم X محور مسار CNC ليزر لقطة الأنابيب آلة الخط ≤30 ملم الطول حسب الطلب
مقدمة المنتج
نظام قطع الأنابيب بالليزر مصمم خصيصا لمعالجة مجموعة متنوعة من مواد الأنابيب والأنابيب، بما في ذلك أنابيب الفولاذ الكربوني القياسية، أنابيب الفولاذ المقاوم للصدأ،أنابيب من سبائك الألومنيومتوفر قطع عالية الدقة مع حواف ناعمة وخالية من الحفر ، مما يضمن الحد الأدنى من التشوه الحراري ودقة الأبعاد الاستثنائية.المنصة تستوعب تصاميم القطع المعقدة، مثل القطع الزاوية ، والشقوق ، والثقوب ، مما يجعلها قابلة للتكيف للغاية للتطبيقات في تصنيع المعادن ، والبناء الهيكلي ، والتصنيع الصناعي.الاستفادة من تكنولوجيا الليزر المتقدمة، يسمح النظام بتشغيل فعال وتلقائي مع توفير جودة ثابتة عبر مواد مختلفة وسماكة.
المعايير التقنية للمنتج
| لا | اسم المشروع | المعلم | الوحدة |
| 1 | حجم معالجة الأنابيب | الأنابيب الدائرية Φ20mm-φ240mm،طول الجانب الفولاذي من الزاوية المربعة للأنابيب | ملم |
| 2 | مسار محور X | 300 | ملم |
| 3 | خط سير المحور Y | 12000 | ملم |
| 4 | خط سير المحور Z | 120 | ملم |
| 5 | دقة تحديد المواقع على محور X و Y | ±0.05/1000ملم | ملم |
| 6 | محاور X و Y | ±0.03/1000ملم | ملم |
| 7 | الطول حسب الطلب | ≤30مع دقة القطع المضمونة | ملم |
| 8 | طاقة الليزر | ماكس 6000 | w |
| 9 | نظام التحكم | EOE-HZH | |
| 10 | متطلبات إمدادات الطاقة | 380 فولت / 50 هرتز | V |
1نظرة عامة على وظيفة المنتج
1.1 الاستخدام الرئيسي ونطاق تطبيق المنتج
تستخدم بشكل رئيسي في أنابيب الفولاذ الكربوني العادية، أنابيب الفولاذ المقاوم للصدأ، أنابيب سبيكة الألومنيوم، أنابيب النحاس، قطع حجم قطعة العمل أنابيب مستديرةΦ20mm-φ240mm،أنابيب مربعة، الفولاذ الزاوي،طول الجانب الصلب للخروط ≤ 240mm,L≤6000mm.

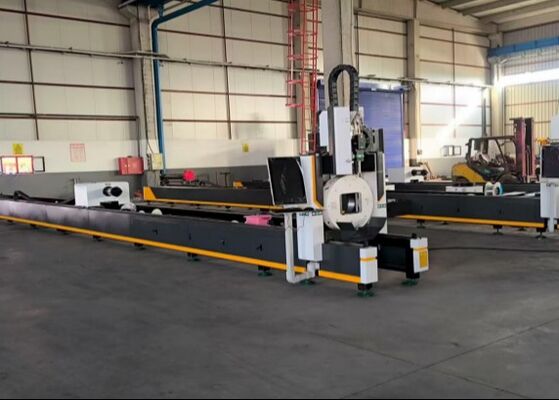

1.2التركيب الرئيسي للمنتج
المكونات الرئيسية لجهاز قطع الأنابيب من الألياف البصرية هي: محرك الآلة، نظام التحكم، الليزر، المبرد، الخ.
1.3أداة آلة جزء محرك رئيسي
المكون الأساسي للآلات الأداة يشكل الجزء الأساسي من آلة قطع أنابيب الألياف البصرية، مع وظيفة القطع والدقة التي تحقق من خلال الوحدة الرئيسية.الوحدة الرئيسية تتكون من السرير، الجهاز الأمامي، الجهاز الخلفي، مجموعة القاعدة والمحور X، مجموعة المحور Z، رأس الليزر، آلية دعم العجلات ذات القطر المتغير، الأنظمة المساعدة (بما في ذلك دوائر التشحيم والهواء والمياه)خزانة التحكم الكهربائية، شاشة العرض، و لوحة التشغيل.
1.4 نظام التحكم الكهربائي
نظام التحكم الكهربائي لجهاز قطع الأنابيب الألياف البصرية يلعب دورا حاسما في ضمان التنفيذ الدقيق لمختلف أنماط القطع.يتكون هذا النظام في المقام الأول من نظام التحكم العددي (CNC) ونظام فرعي كهربائي منخفض الجهد.
يحتوي نظام CNC للآلة على منصة تحكم عالية الأداء تستند إلى بيئة تشغيل Windows. وهو يوفر تشغيلًا مستقرًا وموثوقًا به، ويتميز بالتداخل السريع،عملية سهلة الاستخدام، أداء ديناميكي ممتاز، وقدرة تحميل عالية.
1.5 نظام كهربائي منخفض الجهد
يقع النظام الفرعي الكهربائي منخفض الجهد داخل خزانة التحكم الكهربائية ويعمل كواجهة للتحكم الكلي في الآلة.جميع المكونات الكهربائية الحاسمة مشتقة من الشركات المصنعة المحلية والدولية المشهورة لضمان استقرار التشغيل، والموثوقية، والاستجابة. محركات القيادة هي محركات خدمة التيار المتردد، والتي تدفع محور X و محور Y من الآلة، وتقدم تسريع متفوقة والاستجابة السريعة. محور Z،تعمل بمثابة محور تغذية لرأس القطع، يتم تشغيله بواسطة محرك خدمة التيار المتردد مع الفرامل الموقوفة ، مما يوفر استجابة ديناميكية ممتازة وتوافق مع كل من التحكم في المتابعة والتحكم NC.
2هيكل ووظيفة ومبدأ عمل المكونات الرئيسية أو الوحدات الوظيفية
2.1 تجميع السرير
يتحقق تجميع السرير حركة متبادلة في المحور Y من خلال محرك AC servo الذي يتم التحكم به بواسطة CNC يقود حامل التروس ، مما يتيح الحركة السريعة.كل من رف المحور Y وقطارات الدليل الخطية تستخدم مكونات عالية الدقة لضمان نقل دقيقيتم تثبيت مفاتيح الحد في نهاية الرحلة وجهاز الحد الصلب الميكانيكي لحماية تشغيل الآلة.يتم تجهيز الوحدة الرئيسية مع نظام التشحيم التلقائي للأجزاء المتحركة من السرير، وضمان التشغيل السلس وإطالة عمر الخدمة للسكك الحديدية، والعجلات، والمرفقات.
2.2 تجمعات الشعاع العرضي و محور X و محور Z
يخضع الحزمة للتخفيف من الإجهاد تليها معالجة الاهتزاز بعد المعالجة الخام لضمان صلابة واستقرار المكونات المتحركة لرأس الليزر.يتم تشغيل محور X و محور Z بواسطة وحدات عالية الدقةأثناء الحركة ، يتم تنظيم مفاتيح الحد لمدى السفر ، في حين يتم تثبيت توقف ميكانيكي عازل مرن في كلا الطرفين لضمان التشغيل الآمن للنظام.
يسهل تجميع المحور Z في المقام الأول الحركة الرأسية لرأس الليزر. يتم تنفيذ هذه الحركة الرأسية من خلال نظام CNC التحكم في محرك الخدمة، الذي يدفع الوحدة الخطية،وبالتالي تحريك منصة المحور Z صعودا وهبوطايتم تثبيت مفاتيح القرب في كل من الحدود العليا والسفلية للسفر لضمان السلامة والموثوقية ودقة الحركة.
تم تصميم هذه المعدات خصيصًا لقطع مواد الأنابيب المختلفة ، وهي مناسبة لأنابيب الصلب الكربوني القياسية وأنابيب الصلب المقاوم للصدأ وأنابيب سبيكة الألومنيوم وأنابيب النحاس.أنها توفر قطع دقيقة ونظيفة عبر هذه المواد مع الحفاظ على جودة السطح والسلامة الهيكلية للأنابيبهذه القدرة على التكيف تجعلها مناسبة للغاية للتطبيقات في تصنيع المعادن والبناء والتصنيع الصناعي حيث يتم معالجة أنواع متعددة من الأنابيب.
