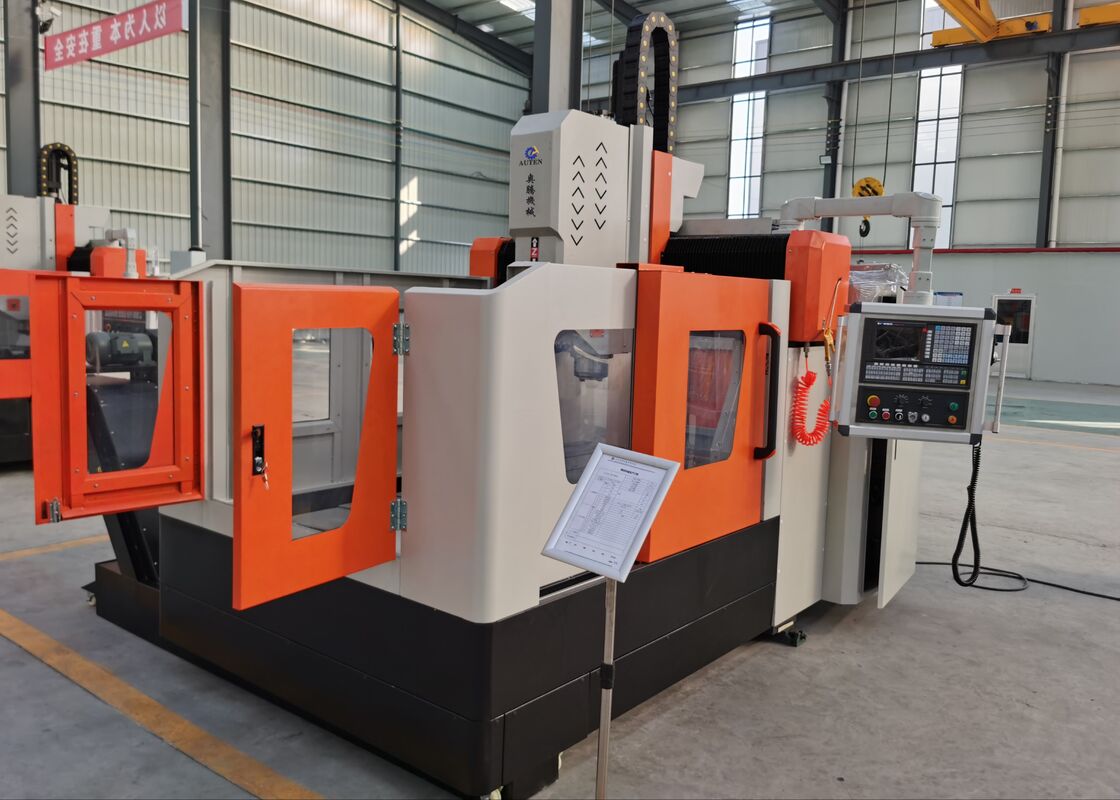

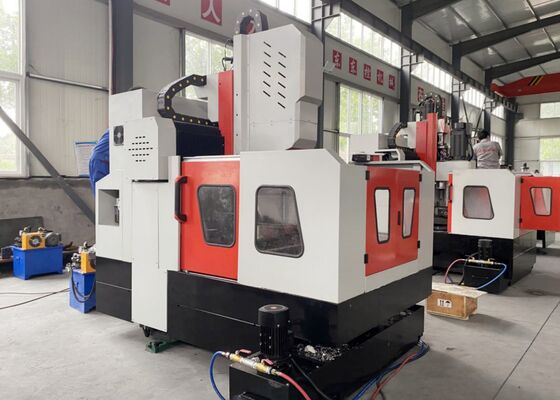

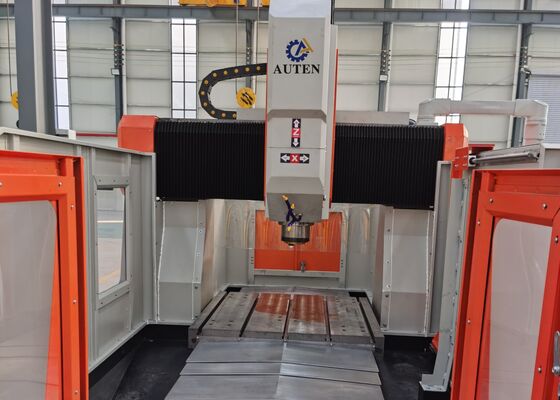

النموذج PHD1010 طاولة العمل الثابتة CNC حفر طحن طفرة تطبيق آلة ≤180mm سمك الحفر

الموديل PHD1010 آلة الحفر والتفريز والحفر باستخدام الحاسب الآلي الثابتة ذات سماكة الحفر 180 مم

مقدمة المنتج:

تم تصميم الماكينة في المقام الأول لألواح صفائح أنبوب الحفر والفلنجات، وتستوعب أقطار الثقب حتى φ80mm. وتشمل قدراتها الأساسية الحفر، والتوسيع، والمملة، والتنصت، والشطب، والطحن. وهو متوافق مع كل من لقم الثقب القياسية والكربيد. نظام التحكم CNC بديهي، مما يضمن سهولة التشغيل. توفر الماكينة باستمرار دقة وأداء متميزين.

تكوين المنتج:

ميزات المنتج

1. هيكل الآلة والعارضة العرضية مصنوعان من هياكل فولاذية ملحومة ويخضعان للمعالجة الحرارية الشاملة لضمان الدقة العالية. طاولة العمل، الطاولة المنزلقة المستعرضة، والمكبس مصنوعة من الحديد الزهر، مما يوفر متانة معززة واستقرار هيكلي.

2. نظام القيادة المؤازرة المزدوجة على جانبي المحور X يضمن حركة دقيقة ومتزامنة لجسر الرافعة، مما يحافظ على التربيع الممتاز بين المحورين Y وX.

3. طاولة العمل مصنوعة من الحديد الزهر، مما يضمن الأداء المستقر والموثوق.

4. مغزل الحفر هو نوع BT40 جامد وعالي الدقة، ومجهز بنظام تبريد داخلي للتشغيل الفعال وتغيير الأدوات المريح. ويعمل المغزل بسرعات تتراوح من 30 إلى 3000 دورة في الدقيقة.

5. تم تركيب نظامين لإزالة الخردة من نوع سلسلة اللوحة على جانبي طاولة العمل. تقوم هذه الأنظمة بجمع كل من الخردة وسائل التبريد، مما يتيح إعادة تدوير سائل التبريد بكفاءة.

6. الآلة مجهزة بنظام تبريد مزدوج – داخلي وخارجي – يوفر الضغط والتدفق المناسبين. كما أنها تشتمل على أجهزة مراقبة مستوى سائل التبريد لضمان التشحيم والتبريد المناسب لأدوات الحفر.

7. تتميز الآلة بنظام تشحيم أوتوماتيكي يوفر تشحيمًا ثابتًا وموثوقًا للمكونات المتحركة الهامة، بما في ذلك قضبان التوجيه، والبراغي الكروية، والمحامل الدوارة، وبالتالي إطالة عمر الخدمة لهذه الأجزاء الأساسية.

8. نظام التحكم CNC هو نموذج 828D، مما يوفر وظائف شاملة، برمجة CAD-CAM أوتوماتيكية، تشغيل بديهي، بالإضافة إلى التنبيهات الأوتوماتيكية وتعويض الأخطاء.

9. تشتمل الآلة على مكونات مهمة مصدرها علامات تجارية معروفة عالميًا، بما في ذلك سكك التوجيه الأسطوانية الخطية، والبراغي الكروية، والمحركات المؤازرة والمحركات، والمغزل، ونظام التحكم CNC، والمضخات الهيدروليكية، والصمامات، ومضخات التبريد. وهذا يضمن الموثوقية المتميزة والأداء التشغيلي المستقر.

إن آلة قطع الألواح القنطرية CNC عبارة عن نظام صناعي متين، مصمم بعناية من أجل المعالجة الدقيقة للمكونات على شكل لوحة والعناصر الهيكلية. لقد تم تكوينها خصيصًا للتعامل مع قطع العمل مثل الفلنجات، والأقراص، والحلقات، والألواح المسطحة، بشرط أن يقع سمك المادة ضمن نطاق المعالجة الفعال المحدد للماكينة.

في مرافق تصنيع الهياكل الفولاذية، تقوم آلة حفر الألواح هذه بعمليات حفر وتفريز دقيقة على الألواح الهيكلية وعناصر التوصيل، مما يوفر أساسًا موثوقًا به لتجميع الهياكل الفولاذية القوية. وفي صناعة طاقة الرياح، توفر الشركة تصنيعًا عالي الدقة لأبراج توربينات الرياح وفلنجاتها، وهي عمليات بالغة الأهمية تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية، بما في ذلك الرياح القوية وتغيرات درجات الحرارة. في تطبيقات بناء الجسور، تقوم الماكينة بمعالجة عوارض ودعامات الجسور، مما يسهل إنشاء وصلات مستقرة ومتينة قادرة على تحمل الأحمال الديناميكية طوال فترة خدمة الجسر.
