تفاصيل المنتج:
شروط الدفع والشحن:
|
| خط سير المحور X: | 300 ملم | خط سير المحور Y: | 12000 ملم |
|---|---|---|---|
| خط سير المحور Z: | 120 ملم | دقة تحديد موضع المحور X ، Y: | ± 0.05/1000 مم |
| محاور X و Y: | ±0.03/1000 مم | قوة الليزر: | ماكس6000 |
| متطلبات مصدر الطاقة: | 380 فولت/50 هرتز | طول الخياط: | ≥30mm مع دقة القطع المضمونة |

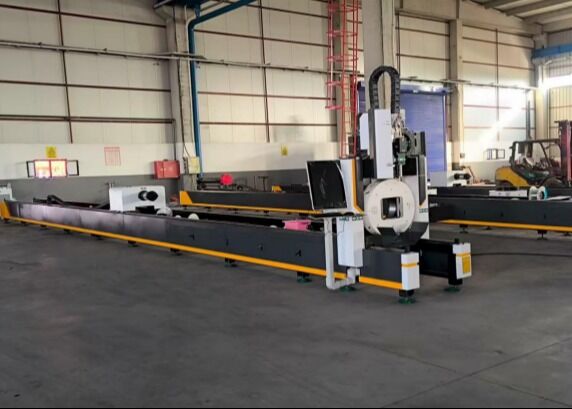

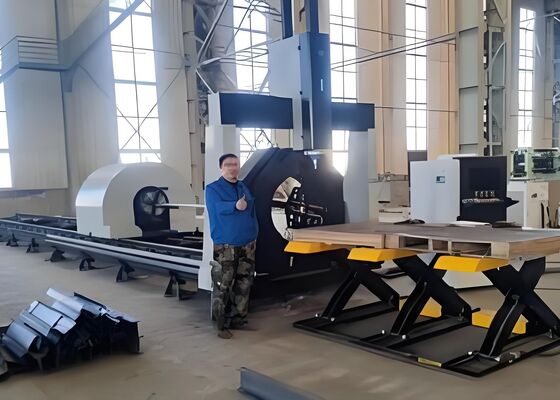

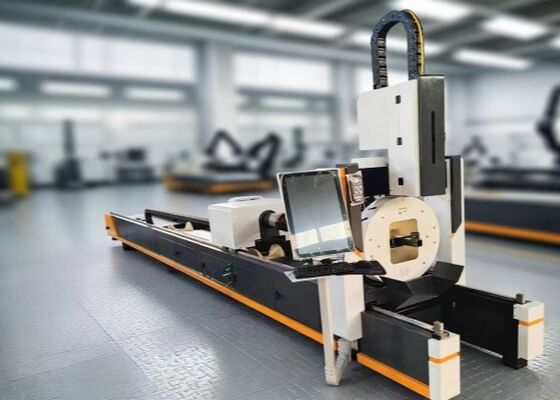

380 فولت / 50 هرتز مزود الطاقة CNC آلة قطع الأنبوب بالليزر 300 مم X محور خط سير الرحلة
مقدمة المنتج:
لقد تم تصميم آلة قطع الأنابيب بالليزر خصيصًا لمعالجة مجموعة واسعة من الأنابيب والمواد الأنبوبية، بما في ذلك الفولاذ الكربوني القياسي، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، وأنابيب النحاس. إنها توفر قطعًا عالي الدقة بحواف ناعمة وخالية من الاختباء، مما يقلل من التشوه الحراري ويضمن دقة أبعاد ممتازة. يستوعب النظام عمليات القطع المعقدة، مثل القطع ذات الزوايا والشقوق والثقوب، مما يجعله قابلاً للتكيف بشكل كبير مع التطبيقات في تصنيع المعادن والهندسة الإنشائية والتصنيع الصناعي. من خلال الاستفادة من تقنية الليزر المتقدمة، تتيح الماكينة التشغيل الآلي الفعال مع الحفاظ باستمرار على الجودة الفائقة عبر أنواع المواد المتعددة وسمكها.
المعلمات التقنية للمنتج
| لا | اسم المشروع | المعلمة | وحدة |
| 1 | حجم معالجة الأنابيب | أنبوب دائري Φ20mm-φ240mm، طول الجانب الفولاذي للأخدود الفولاذي ذو الزاوية المربعة Φ240mm، L≥12000mm ； | مم |
| 2 | خط سير المحور X | 300 | مم |
| 3 | خط سير المحور Y | 12000 | مم |
| 4 | خط سير المحور Z | 120 | مم |
| 5 | X، دقة تحديد المواقع على المحور Y | ± 0.05/1000 مم | مم |
| 6 | محاور X و Y | ±0.03/1000 مم | مم |
| 7 | طول الخياط | ≥30 مع دقة القطع المضمونة | مم |
| 8 | قوة الليزر | ماكس6000 | ث |
| 9 | نظام التحكم | EOE-هرتز | |
| 10 | مزود الطاقةمتطلبات | 380 فولت/50 هرتز | V |
نظام التحكم الكهربائي
يتكون نظام التحكم الكهربائي لآلة قطع أنابيب الألياف الضوئية من سلسلة 2412 بشكل أساسي من نظام التحكم العددي ونظام المؤازرة والنظام الكهربائي ذو الجهد المنخفض. تم تجهيز آلة القطع بالليزر بنظام CNC عالي الأداء، والذي يعتمد على نظام WINDOWS PC CNC، مع سرعة إدخال سريعة وتشغيل مريح؛ نظام المؤازرة هو محرك سيرفو يعمل بالتيار المتردد وسائق عالي الأداء، مستقر وموثوق، وأداء ديناميكي جيد، وقدرة تحميل قوية وتشغيل مريح. يمكن أن يكون للمفتاح الوظيفي لتشغيل الماكينة وظائف مختلفة في أوضاع التشغيل المختلفة، وبالتالي تقليل أزرار التشغيل وتبسيط لوحة التشغيل. يتم عرض طرق مختلفة من خلال القائمة لجعل العملية بديهية.
1. يعتمد الرسم برنامج Solidworks 3D لتصدير ملفات بتنسيق IGS، ويدعم معايرة مستوى الأنبوب المربع بنقرة واحدة والوضع التلقائي لوظيفة مركز دوران الأنبوب.
2. مع وظيفة التحكم في طاقة الليزر الخاصة
وفقًا لمعلمات السرعة والطاقة التي يحددها المشغل، يمكن تعديل حجم طاقة الليزر بدقة لضمان أن أداة الآلة لا تزال قادرة على الحصول على أفضل طاقة قطع ليزر مقابلة عند سرعات التسارع والتباطؤ المختلفة.
3. سهل البرمجة لبرنامج التحف باستخدام برمجة لغة CNC عامة عالية المستوى، سهل التعلم.
4. وظيفة معالجة قوية
يحتوي الجهاز على مجموعة متنوعة من تعليمات المعالجة والوظيفة المساعدة، ويمكن تحرير مجموعة متنوعة من الرسومات المعقدة بواسطة التعليمات.
5. دقة معالجة عالية
لأن الآلة لديها أداء ديناميكي جيد للمحرك الكهروميكانيكي، لذلك تتبع المعالجة الجيدة والدقة العالية.
6. يمكن أن يكون ZAxis متابعة والتحكم العددي
من أجل حل مشكلة جودة القطع الناتجة عن سطح الأنبوب غير المستوي، يجب متابعة رأس القطع (المحور Z) للحفاظ على ثبات التركيز. مع نفس وظائف العرض والتحكم مثل المحورين X وY
7. عرض رسومي
مع وظيفة عرض الرسوم التناظرية وشاشة تتبع الرسوم الديناميكية، مما يجعل المعالجة أكثر سهولة وسهولة في المراقبة والتحكم.
8. وظائف إنذار متعددة
نظام CNC لديه إنذار الفحص الذاتي ووظائف الحماية التلقائية، ولديه أيضًا شاشة إنذار وحماية تلقائية للظروف الخارجية.
9. نظام التحكم العددي يعتمد النظام هيكلًا متكاملًا وهيكل وحدة تشغيل التحكم والعرض المركزي. يعتمد النظام على نظام windows CNC . توفر وحدة تشغيل العرض واجهة جيدة بين الإنسان والآلة وتعرض معلومات التشغيل المختلفة. تحتوي لوحة التشغيل على مفاتيح وظيفية لتشغيل الماكينة.
10. النظام الكهربائي ذو الجهد المنخفض
يقع النظام الكهربائي ذو الجهد المنخفض في خزانة التحكم الكهربائية، وهي جزء الواجهة للتحكم الكهربائي للآلة بأكملها. إن مصدر الطاقة، المرحل، قاطع الدائرة، الموصل، نظام القيادة المؤازرة الذي يتطلبه نظام التحكم الكهربائي كلها مثبتة في خزانة التحكم الكهربائية.
تم تصميمها بشكل أساسي لقطع مجموعة متنوعة من مواد الأنابيب، هذه المعدات مناسبة لأنابيب الفولاذ الكربوني العادية، الأنابيب الفولاذية المقاومة للصدأ، أنابيب سبائك الألومنيوم، وأنابيب النحاس. إنها قادرة على التعامل مع هذه المواد المختلفة بدقة، مما يضمن قطعًا نظيفًا ودقيقًا مع الحفاظ على سلامة أسطح الأنابيب. هذا التنوع يجعله مثاليًا للتطبيقات في تصنيع المعادن والبناء والإنتاج الصناعي حيث تتم معالجة أنواع متعددة من الأنابيب.
