لحام قاعدة أبراج النقل استخدام Cnc برج روبوت لحام القدم 2pcs طاولات العمل

لحام قاعدة أبراج النقل باستخدام روبوت لحام القدم لبرج CNC عدد 2 قطعة منضدة العمل

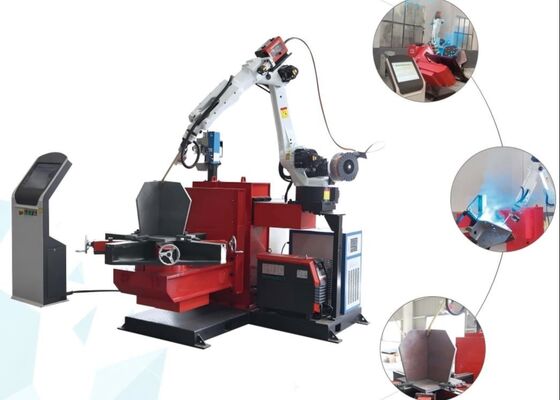

مقدمة المنتج:

تم تصميم هذه المعدات بشكل أساسي من أجل لحام قاعدة أبراج النقل. بالإضافة إلى ألواح التقوية، فهي قادرة على إكمال لحام 11 خطًا أساسيًا على الجسم الرئيسي، خط واحد لأغراض التنظيف، بالإضافة إلى لحام زوايا رأس الختم.

المعلمات الرئيسية:

ميزات المنتج:

1. التكرار: يوفر النظام إمكانية التكرار بما لا يقل عن ±0.05 مم.

2. دقة المسار: لا تتجاوز دقة المسار ±0.1 مم.

3. التصميم الهيكلي: روبوت اللحام القوسي يتميز بهيكل ميكانيكي عالي الاستقرار والموثوقية، مصمم للتشغيل المستمر على المدى الطويل.

4. ظرف العمل: يستوعب قطع العمل التي يصل حجمها إلى 1500 مم، ويغطي النطاق الكامل لمتطلبات اللحام.

5. طريقة التشغيل: يتم تثبيت قطعة العمل على أداة تحديد الموضع، في حين يتم تركيب رأس اللحام على قاعدة روبوت مخصصة. أثناء اللحام، يعمل جهاز تحديد الموضع والروبوت بشكل متزامن. باستخدام مسح الرؤية الآلي مع جهاز تعقب اللحام بالليزر، يتم إنشاء مسار اللحام تلقائيًا دون برمجة. هذا النظام قادر على لحام قطع العمل المعقدة وغير المنتظمة، مما يوفر سهولة التشغيل والحد الأدنى من منحنى التعلم.

1. نظام اللحام: الآلة مجهزة بمصدر طاقة اللحام القوسي Aotai عالي الأداء، قادر على دعم عمليات اللحام العرضية، الطولية، والرأسية، بما في ذلك اللحام MIG، MAG، وTIG. نطاقات تيار وفولطية اللحام متوافقة تمامًا مع متطلبات المعالجة لقطع العمل المختلفة، مما يوفر استقرار قوس ممتاز وتشكيل لحام فائق. يمكن تعديل المعلمات بدقة لتناسب مواد اللحام المختلفة وسمك قطع العمل.

شعلة اللحام وملحقاتها: مزودة بشعلة لحام Apollo المتميزة والملحقات المرتبطة بها، بما في ذلك آليات تغذية الأسلاك وأطراف الاتصال، مما يضمن جودة اللحام المتسقة والكفاءة التشغيلية.

2. التعرف والتحويل الذكي: يشتمل النظام على وظيفة التعرف والتحويل الذكي، مما يحدد تلقائيًا ميزات اللحام الرئيسية - مثل موقع اللحام ونوعه - من الرسومات والبرامج. يتم تحويل هذه الميزات بسرعة إلى تعليمات لحام قابلة للتنفيذ بواسطة الروبوت، عادةً خلال 30 ثانية. يمكن استيراد البيانات بكفاءة عبر اتصالات الشبكة أو USB أو واجهات الاتصال الأخرى.

3. نظام التحكم:
① طريقة التحكم: تستخدم نظام تحكم رقمي متقدم، مما يوفر إدارة دقيقة للمسار ومعلمات لحام قابلة للتعديل.

② طريقة البرمجة: يدعم البرمجة القائمة على المسح البصري. الواجهة بديهية وسهلة الاستخدام، مما يسمح بإنشاء برنامج سريع والتحكم الدقيق في عمليات اللحام المعقدة.

③ واجهة الاتصال: توفر منافذ اتصال للتكامل مع المعدات الأخرى وأنظمة التحكم في خط الإنتاج، مما يسهل التشغيل الآلي السلس والتشغيل المنسق.

4. هيكل تركيب محدد الموضع: تم تصميم إطار تركيب محدد الموضع بقوة وثبات كافيين لتحمل القوى والاهتزازات الناتجة عن كل من الروبوت وقطعة العمل أثناء اللحام، مما يضمن تشغيل الروبوت المتسق ودقة اللحام. يسهل تصميم هيكل التركيب أيضًا تركيب الروبوت وتشغيله وصيانته دون المساس بنطاق عمله أو أدائه التشغيلي.

5. نظام الأمان: تصنيف الحماية: لا يقل تصنيفه عن IP54، مما يوفر مقاومة موثوقة ضد الغبار والرطوبة والعوامل البيئية الأخرى الشائعة في البيئات الصناعية.

6. طريقة استيراد بيانات الروبوت: يدعم النظام طرق استيراد متعددة، بما في ذلك استيراد رسم CAD، واستيراد المسح البصري، والاستيراد بدون برمجة لمعلومات ومتطلبات اللحام. تتوفر مجموعة متنوعة من خيارات استيراد البرامج والرسومات، مما يجعل النظام واضحًا وسهل الاستخدام ومريحًا للغاية في التشغيل.

7. وصف نظام لحام قطع العمل: يستخدم روبوت اللحام القوسي روبوتًا صناعيًا بـ 6 محاور مع درجات كاملة من الحرية، مما يسمح لشعلة اللحام بالوصول إلى قطعة العمل في نطاق واسع من الاتجاهات المعقدة. وهذا يتيح التكيف مع مواضع اللحام المتنوعة وهندسة اللحام المعقدة، بما في ذلك لحام المنحنى المكاني، مما يضمن المرونة والدقة في عمليات اللحام.

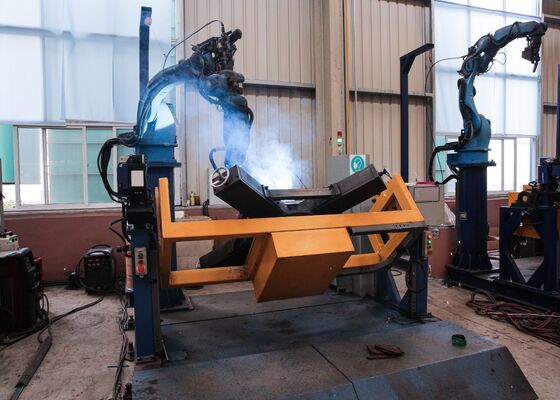

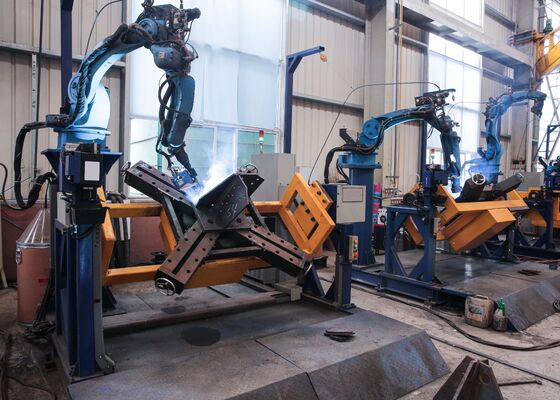

تم تصميم هذه المعدات خصيصًا للحام قواعد برج النقل، حيث تلعب دورًا حاسمًا في ضمان السلامة الهيكلية لأساس البرج. بالإضافة إلى لحام ألواح التقوية، فإن النظام قادر على أداء جميع طبقات اللحام الأولية الـ 11 للهيكل الرئيسي، بالإضافة إلى اللحام الجذري الفردي، مما يضمن اختراقًا كاملاً ومتسقًا. بالإضافة إلى ذلك، فإنه ينفذ بكفاءة لحام الأغطية الطرفية والمفاصل الزاوية، مما يوفر لحامات موحدة وعالية الجودة عبر جميع نقاط الاتصال الهامة. من خلال أتمتة عمليات اللحام الأساسية هذه، تضمن المعدات محاذاة دقيقة وجودة لحام متسقة وقوة هيكلية فائقة، مما يجعلها مناسبة بشكل مثالي لتصنيع عينات قاعدة البرج، كما هو موضح في الصور المصاحبة.
