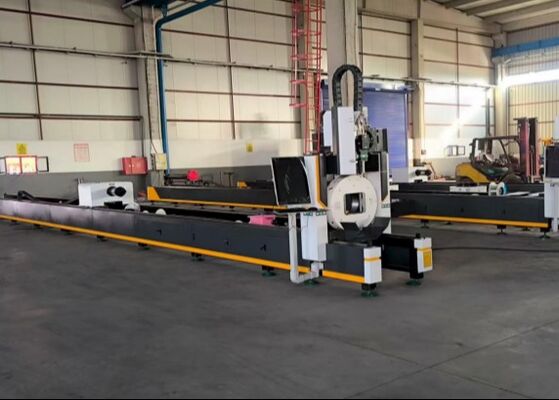

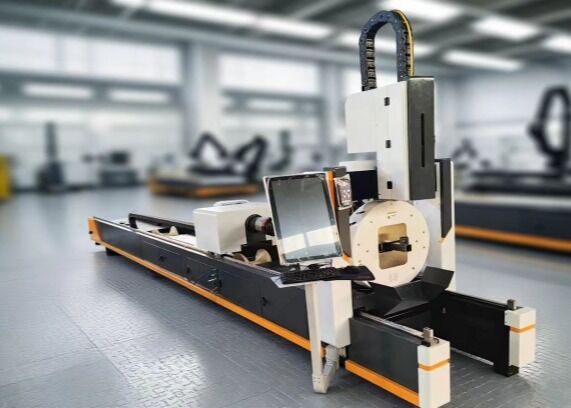

طراز LC2412 آلة قطع الأنابيب بالليزر CNC تستخدم قوة الليزر MAX6000

طراز LC2412 آلة قطع الأنابيب بالليزر CNC تستخدم قوة الليزر MAX6000

مقدمة المنتج

آلة قطع الأنابيب بالليزر مصممة في المقام الأول لمعالجة مجموعة واسعة من مواد الأنابيب والأنابيب، بما في ذلك أنابيب الفولاذ الكربوني العادية، أنابيب الفولاذ المقاوم للصدأ، أنابيب سبائك الألومنيوم،وأنابيب النحاسيقدم قطعًا عالي الدقة مع حواف ناعمة خالية من الحطام ، مما يضمن الحد الأدنى من التشوه الحراري ودقة الأبعاد الفائقة. يدعم النظام أنماط القطع المعقدة ،بما في ذلك القطع الزاوية، الشقوق، والثقوب، مما يجعلها متعددة الاستخدامات للغاية في تصنيع المعادن، الهندسة الهيكلية، والتصنيع الصناعي.التشغيل الآلي مع الحفاظ على جودة ثابتة عبر أنواع مواد متعددة وسماكة.

المعايير التقنية للمنتج

1.2التركيب الرئيسي للمنتج

المكونات الرئيسية لجهاز قطع الأنابيب من الألياف البصرية هي: محرك الآلة، نظام التحكم، الليزر، المبرد، الخ.

1.3أداة آلة جزء محرك رئيسي

الجزء الرئيسي من أداة الماكينة هو الجزء الرئيسي من آلة قطع أنابيب الألياف البصرية ، يتم تحقيق وظيفة القطع ودقة القطع من قبل الجزء المضيف ،الجزء المضيف من السرير والشاك الأمامي، الجهاز الخلفي ، وجهاز محور الشعاع و محور x ، وجهاز محور z ، ورأس الليزر ، وجهاز دعم العجلات ذو القطر المتغير ، والنظام المساعد (التشحيم ، مسار الهواء والمسار المائي) ، خزانة التحكم الكهربائية ،شاشة التشغيل، لوحة التحكم، الخ

1.4 جزء التحكم الكهربائي

نظام التحكم الكهربائي لجهاز قطع أنابيب الألياف الضوئية هو جزء مهم من ضمان مسار تشغيل الرسومات المختلفة.يتكون نظام التحكم الكهربائي بشكل رئيسي من نظام التحكم العددي ونظام كهربائي منخفض الجهد.

تم تجهيز نظام CNC للآلات بنظام CNC عالي الأداء ، والذي يعتمد على منصة تشغيل النوافذ ، والعمل المستقر والموثوق به ، وله خصائص سرعة إدخال سريعة ،تشغيل مناسب، أداء ديناميكي جيد وقدرة حمل قوية.

1.5 نظام كهربائي منخفض الجهد

يقع النظام الكهربائي المنخفض الجهد في خزانة التحكم الكهربائي، وهو الجزء الواجهة من التحكم الكهربائي للآلة بأكملها.يتم إنتاج مختلف المكونات الأصلية للنظام الكهربائي من قبل الشركات المصنعة المعروفة في الداخل والخارج لضمان الاستقرار، موثوقية وحساسية في التشغيل. محرك القيادة هو محرك خدمة التيار المتردد، ويتم استخدام محرك خدمة التيار المتردد لدفع محور X و محور Y من آلة الجهاز، والتي تتميز بأداء تسريع جيد،سرعة استجابة سريعةمحور Z من آلة الأدوات لمحور التغذية ، باستخدام محرك خدمة التيار المتردد (مع قفل الاحتفاظ): محور Z رأس القطع ، خصائص لخصائص استجابة ديناميكية جيدة ،كل من مراقبة المتابعة ومراقبة NC.

2.هيكل ووظيفة ومبدأ عمل المكونات الرئيسية أو الوحدة الوظيفية

2.1 جزء من جسم السرير

من خلال نظام التحكم العددي للتحكم في محرك محرك AC servo ، ورف التروس محرك محرك لتحقيق اتجاه Y من الحركة المتبادلة ، لتحقيق حركة سريعة.يعتمد رف العمود Y والسكك الحديدية الخطي على منتجات عالية الدقة لضمان دقة النقل بفعالية· التحكم في المفاتيح المحدودة في كلا الطرفين من الرحلة، وتثبيت جهاز الحد الصلب لضمان سلامة الأداة الآلية بشكل فعال.يتم تجهيز المحرك الرئيسي بزيت التشحيم التلقائي للأجزاء المتحركة من السرير لضمان تشغيل الأجزاء المتحركة في حالة جيدة وتحسين عمر خدمة قاطرة الدليل، المعدات و الرف.

2.2 العضو العرضي و جهاز المحور X و المحور Z
يزيل الحزمة الإجهاد الداخلي بعد التسخين ، ثم يتم معالجة وقت الاهتزاز بعد المعالجة الخام لضمان صلابة واستقرار عنصر رأس الليزر المتحرك.يتم تشغيل محور X و محور Z بواسطة وحدة عالية الدقة. في عملية الحركة، ومفتاح الحد يتحكم السكتة الدماغية للحد، وهناك وسادة مرنة الحد الميكانيكي في كلا الطرفين لضمان سلامة عملية النظام.

جهاز المحور Z يدرك بشكل رئيسي الحركة العليا والسفلية لرأس الليزر.يتم استكمال الحركة العليا والسفلية لرأس الليزر من قبل نظام التحكم العددي الذي يتحكم في محرك الخدمة، ويقود المحرك الوحدة الخطيّة، التي تقود الحركة المتبادلة صعوداً وهبوطاً للوحة التزلج على المحور Z. تستخدم الطرفين العلوي والسفليّ مفاتيح القرب للسيطرة على السفر،لضمان سلامة وموثوقية الحركة.

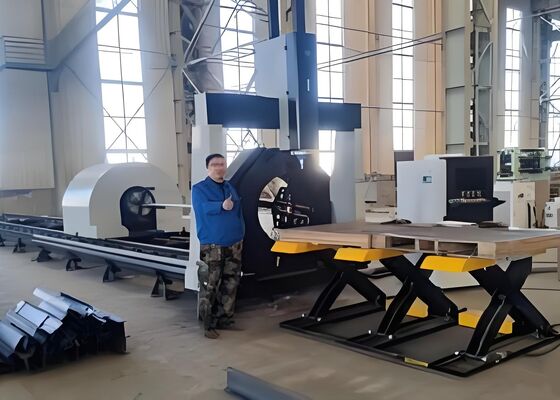

تم تصميم هذه المعدات في المقام الأول لقطع مجموعة متنوعة من مواد الأنابيب ، وهي مناسبة لأنابيب الفولاذ الكربوني العادية ، وأنابيب الفولاذ المقاوم للصدأ ، وأنابيب سبيكة الألومنيوم ، وأنابيب النحاس.انها قادرة على التعامل مع هذه المواد المختلفة بدقة، وضمان قطع نظيفة ودقيقة مع الحفاظ على سلامة أسطح الأنابيب.والإنتاج الصناعي حيث يتم معالجة أنواع متعددة من الأنابيب.
