تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~360×360×35 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| عدد مجموعة الأحرف: | 4 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق العلامة الخلفية (مم): | 50-330 (ستبليس) |

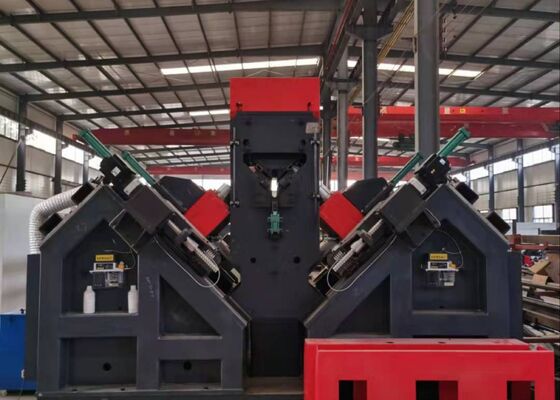

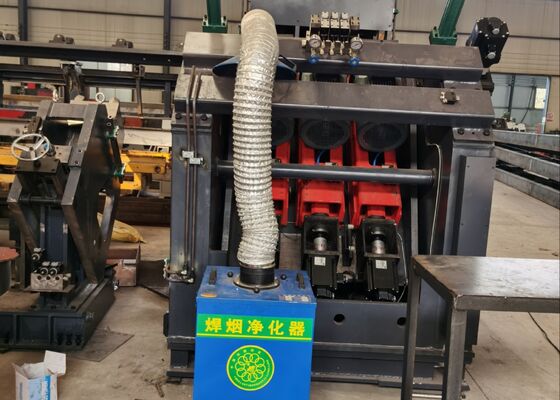

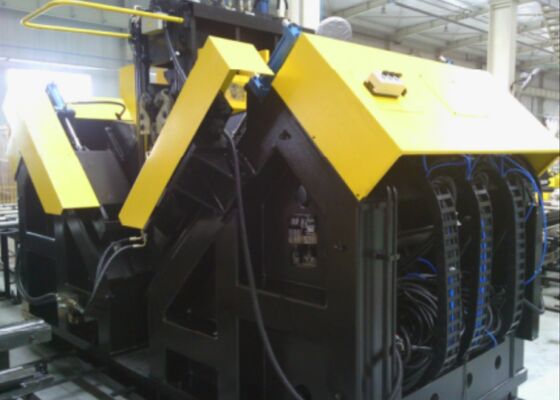

نموذج ADM3635 عالية السرعة CNC زاوية حفر آلة العلامة 200m/Min حفر سرعة القطع
استخدام المنتج:
خط إنتاج الحفر والتمييز الزاوي للصلب CNC مصمم خصيصًا للحفر والطبع للصلب الزاوي الكبير عالي القوة المستخدم في أبراج خطوط النقل.انها قادرة على معالجة جميع الثقوب المطلوبة على الفولاذ الزاوية، مما يضمن جودة ثقب استثنائية ودقة وضعية دقيقة. بالإضافة إلى ذلك ، يوفر خط الإنتاج كفاءة تشغيلية عالية ومستوى متفوق من الأتمتة.
المعايير الرئيسية:
| النموذج | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 360 ×360×35 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-330 (دون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8.9 × 3 |
خصائص المنتج:
1التشغيل الآلي المتقدم: يتم تجهيز خط الإنتاج بنظام تحميل تلقائي، بما في ذلك قناة تغذية أفقية ومرفق تحميل دوار،وكذلك نظام تفريغ آلي وآلية تغذيةيمكن إكمال جميع عمليات الحفر والطبع على الفولاذ الزاوي في مرور واحد من خلال خط الإنتاج. لا تتطلب العملية بأكملها تدخلًا يدويًا.الحد بشكل كبير من متطلبات العمالة وتعزيز كفاءة التشغيل.
2يتم تجهيز محور الحفر بمحور BT40 عالي الدقة المشتري من تايوان ، يضم إمدادات داخلية لمبرد لضمان كفاءة ودقة حفر متفوقة.تتكون وحدة الحفر من ستة رؤوس حفر CNC، مع ثلاثة موضعين على كل جناح من أجنحة الفولاذ الزاوية.يمكن إجراء الحفر في وقت واحد باستخدام الرؤوس المقابلة على جانبي.
3يقدم البرنامج واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يوفر عملية بديهية ويسمح بعرض واضح لرسومات القطعة.
4يتم تبسيط البرمجة: عند إنشاء البرنامج، يحتاج المستخدمون فقط إلى إدخال أبعاد القطعة، قطر الثقب، المسافة بين الثقوب، والكمية.يمكن إجراء التحويل المباشر باستخدام برنامج CAD / CAM loftingالنظام متوافق أيضاً مع ملفات.NC1 التي تم إنشاؤها بواسطة برنامج TEKLA.
5المكونات الهيدروليكية والهوائية والكهربائية تستخدم منتجات ذات سمعة جيدة.
6المعدات مجهزة بنظام التشخيص الذاتي للكشف عن الأخطاء.
7وحدة القص متوفرة كوحدة اختيارية، وتتميز بتكنولوجيا القطع المزدوجة المتقدمة.
تشمل هذه العينات مجموعة من المواصفات النموذجية وأنماط الثقوب من الصلب الزاوي المستخدم في بناء أبراج خطوط النقل.وهي تسمح للمستخدمين المحتملين أو المفتشين بمراقبة وتقييم أداء التشغيل للمعدات مباشرة، توفر مرجعيات ملموسة وبديهية لتحديد ما إذا كانت الآلة تلبي متطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure severe weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that form the primary load-bearing framework of the towers.إنه يؤدي بشكل فعال عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج ، والذراعين المتقاطعة وغيرها من العناصر الهيكلية الحيوية ،ضمان دقة الأبعاد الدقيقة وسلامة المفاصل الموثوق بهاوهذا بدوره يحافظ على الاستقرار الهيكلي العام وطول عمر أبراج الإرسال طوال عمرها.
