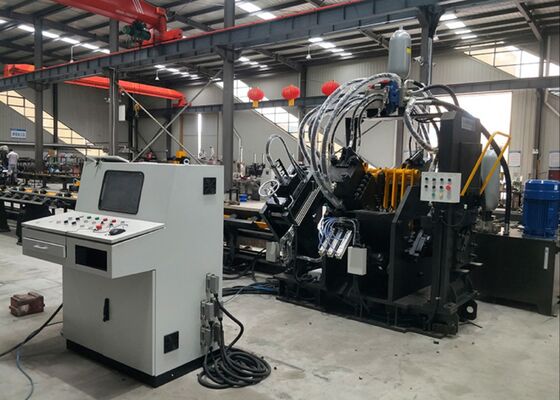

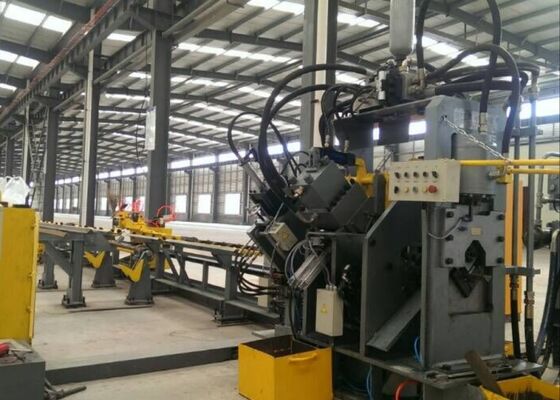

نموذج JNC2020 خط إنتاج القص والتثقيب بزاوية CNC بأبعاد إجمالية 32x7x3m

النموذج JNC2020 خط إنتاج القص الزاوية Cnc 32x7x3m الأبعاد الكلية

مقدمة المنتج

سلسلة JNC خط إنتاج الفولاذ الزاوية عالية السرعة CNC للكسح، والعلامة، والقطع يتكون في المقام الأول من وحدة الكسح، ووحدة العلامة، ووحدة القطع، ناقل عرضي،ناقل دوار، ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، والمكونات الأخرى.هذا خط الإنتاج مصمم أساسا لمعالجة الآلية من الفولاذ الزاوية في قطاع تصنيع البرجيتم التحكم بالكامل في إجراءات الإنتاج رقمياً، مما يضمن عملية سهلة الاستخدام، مما يتيح الإنتاج التلقائي، الدقيق العالي، متعدد النماذج، والكبير.

معايير المنتج:

خصائص المنتج:

1يتم تجهيز آلة ثقب الفولاذ الزاوية CNC مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على استيعاب ثلاثة أحجام ثقب متميزة.يتم التحكم بدقة في وحدات القطع هذه من خلال التحكم العددي (NC) لضبط مواقع القطع بدقة. تدعم الآلة حفر الثقوب الدائرية والبيضاوية. تعمل عمليات التغذية والحفر عالية السرعة على تحسين كفاءة الإنتاج بشكل ملحوظ.قدرة الإنتاج تصل إلى 910 طن خلال نوبة عمل لمدة ثماني ساعات.

2ويتم وضع وحدة العلامة في آلة حفر الزاوية CNC داخل إطار صلب وصلب. يتكون نظام العلامة من أربع مجموعات من الكاسيتات، يمكن تحديدها عن طريق البرمجة،مع مواقف تدوين قابلة للتعديل بحريةبالإضافة إلى ذلك، هناك طريقة لتمييز القرص التي تتضمن 10 صفوف، والتي تختار الأحرف تلقائيًا دون تدخل يدوي، مما يعزز بكثير كفاءة التميز.

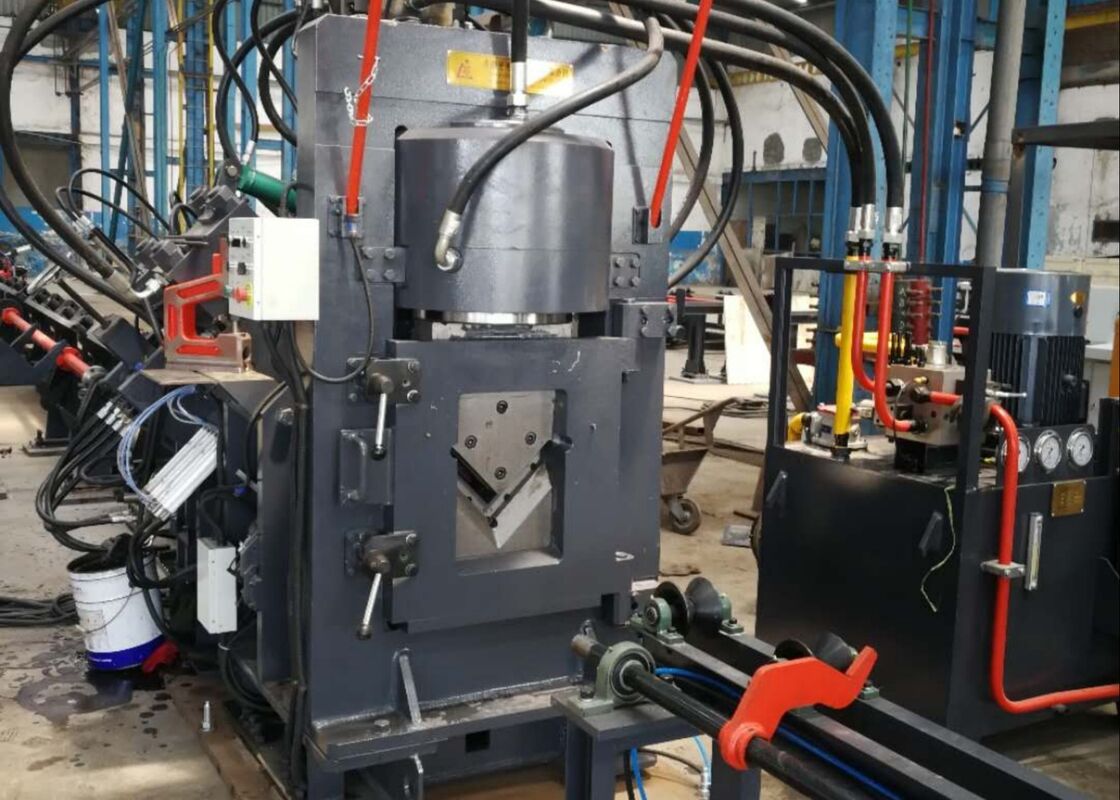

3. يتم تزويد آلة قطع الفولاذ الزاوية CNC بمندول قشر ذو شفرة واحدة ، والذي يشتهر بقوته القطعية الاستثنائية. يتم تنفيذ كل قطع مع صفر نفايات المواد ،إنتاج سطح قطع سلس ودقيقيحتوي المقصورة على تكوين مفتوح الباب، مما يسمح باستبدال الشفرة بسرعة وآمنة.

4جدول المواد الأفقي ينقل الفولاذ الزاوية بكفاءة إلى رف المواد الدوارة، مدفوعة بواسطة محرك وخفض.هذا النظام يضمن أن يتم وضع الفولاذ الزاوية بثبات على ناقل التغذية للعمليات اللاحقة.

5يتم تشغيل قطعة العمل بشكل آمن ونقلها بواسطة عربة تغذية CNC ، مما يضمن تحديد الموقع الدقيق. يتم تشغيل عربة تغذية بواسطة محرك سيرفو ،مع ردود الفعل المقدمة بواسطة مكيف ضوئي كهربائي، تعمل داخل نظام تحكم مغلق الحلقة.

6يتم تشغيل آلة طعنة ووضع علامة الفولاذ الزاوية CNC بواسطة نظام هيدروليكي يقوم بتشغيل عمليات الطعنة ووضع العلامات وقطع الشعر.يحتوي على محطة هيدروليكية عالية السرعة مع تجميع متكامل، والخطوط الهيدروليكية تستخدم إصلاحات من نوع الحاجز، مما يضمن أداء خال من التسرب مع السماح باستبدال وصيانة سهلة.يتم توفير وحدات الصمامات الهيدروليكية الأساسية من قبل علامة ماركة Atos الشهيرة، وضمان نظام هيدروليكي موثوق وفعال.

7المحطة الهيدروليكية تقدم خيارات تبريد متعددة، بما في ذلك تبريد الماء، تبريد الهواء، أو تبريد الزيت.يمكن للعملاء اختيار طريقة التبريد الأنسب وفقًا لمتطلباتهم التشغيلية الخاصة.

8يتكون نظام التحكم في المقام الأول من جهاز كمبيوتر مضيف، PLC، محركات الخدمة، مفاتيح الكشف الخارجي، ومكونات أساسية أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلة. كما أنه قادر على قراءة DXF و NC وغيرها من تنسيقات الملفات التي تنتجها برامج CAD. يحتوي الكمبيوتر المضيف على واجهة سهلة الاستخدام بين الإنسان والآلة ،توفير تصور بديهي وتشغيل مباشريدعم وظائف مثل عرض قطعة العمل الرسومية، وتخزين البيانات الواسعة النطاق، وتصور بيانات الموقف، وإشعارات إنذار العطل.

هذه العينات، التي تعكس المواصفات القياسية وظروف المعالجة النموذجية في صناعة برج الفولاذ الزاوي، تمكن المستخدمين من تقييم مباشرة نوعية معالجة المعدات، ودقة،والحرفيةأنها توفر مرجعا ملموسا لتقييم أداء الآلة وملاءمتها لمتطلبات الإنتاج الخاصة، وبالتالي تسهيلاتخاذ القرارات القائمة على البيانات للتطبيقات المستقبلية.

في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث يتعين على الأبراج أن تتحمل ظروف الطقس الشديدة والحمل الثقيل،هذه المعدات تلعب دورا حاسما في معالجة مكونات الفولاذ الزاوية التي تشكل الهيكل الأساسي للأبراجيقوم بفعالية عمليات الحفر والطعن على الفولاذ الزاوية المستخدمة لأجسام البرج والذراعين والعناصر الهيكلية الرئيسية الأخرى.ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام وسلامة الأبراج.
