حلقات الأسلحة المتقاطعة في برج الطاقة الكهربائية الملحقات الحديدية استخدام آلة ثقب CNC للصلب المسطح
مقدمة المنتج
مصممة لضرب، وضع علامات، وقطع على الفولاذ الزاوية، والفولاذ المسطح، والفولاذ القناة. يتم استخدامها في المقام الأول لتصنيع الأسلحة المتقاطعة، حلقات، لوحات الاتصال بخمس ثقوب، وسائد مسطحة،و المقاعد المستخدمة في معدات برج الطاقة الكهربائية. تتيح الآلة الخنق والقص والطابعة في عملية واحدة دون الحاجة إلى خطوات معالجة منفصلة.ويمكن تشغيلها من قبل شخص واحد، مع عملية بسيطة وسهلة التحكم.
معايير المنتج:
| النموذج | JBC1010 |
| الوظائف | طعنة، وضع علامة، وقطع |
| حجم الزاوية (ملم) |
40×40×3×100×100×8 (ثقب مغلق) 40×40×3×100×100×10 (ثقب مستدير) |
| حجم الصلب المسطح (ملم) | 40×3~140×10 |
| فولاذ القناة (ملم) | 80×5~140×8 |
| أقصى قطر ثقب (ملم) | Φ22х50 (ثقب فتحة) ، Φ26 (ثقب مستدير) |
| قوة الضرب (ك.إن) | 800 |
| قوة العلامة (kN) | 630 |
| قوة القطع (kN) | 1250 |
| أقصى طول الفراغ (م) | 9 |
| أقصى طول للأجزاء النهائية (م) | 9 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف العلامة | 4 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | قطع شفرة واحدة |
| سرعة زاوية التغذية (m/min) | 80 |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | عرض خطأ في الوقت الحقيقي |
| وضع البرمجة |
إدخال بواسطة لوحة مفاتيح واجهة RS232fالقرص المتعرج وواجهة USB |
ميزة المنتج:

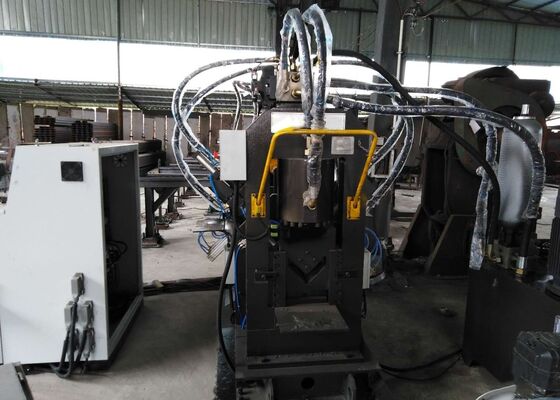

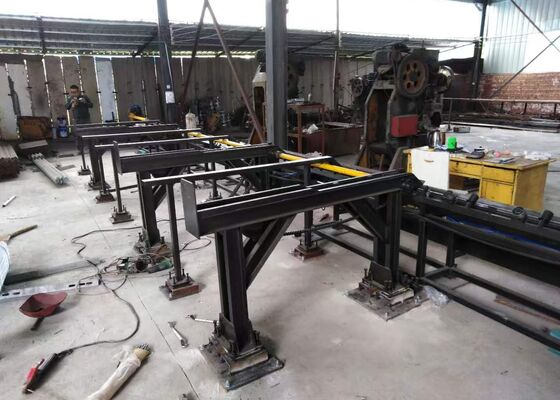

1تتكون هذه الآلة في المقام الأول من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، ناقل إدخال CNC، وحدة الخرق، وحدة العلامة، وحدة القطع، ناقل التفريغ،وكذلك الهيدروليكية المتكاملة، الأنظمة الكهربائية والهوائية.
2يحتوي على تكنولوجيا CNC وتغذية محرك الخدمة، وهو يضمن كفاءة عالية ودقة قطعة العمل ثابتة.و المكونات الكهربائية مصدرها من العلامات التجارية المعترف بها عالميا.
3جميع الكابلات الأساسية، بما في ذلك كابلات التشفير الدوارة وكابلات الاتصال PLC، هي أنواع الملتوية المحمية، مما يمنع بشكل فعال انحرافات الدقة الناجمة عن تداخلات الإشارة.
4مجهزة بجهاز كمبيوتر يحتوي على واجهة صينية/إنجليزية، وتقدم عملية سهلة الاستخدام ويمكن عرض رسومات القطعة.البرمجة بسيطة ومتوافقة مع البيانات التي تم إنشاؤها مباشرة بواسطة برنامج التسجيلفقط أبعاد قطعة العمل، قطر الثقب، علامات الخلف، والكمية تحتاج إلى إدخال عند تعديل البرنامج.
5يتم تجهيز خط الزاوية بجهاز دعم وضغط لاستيعاب معالجة الزوايا ذات الانحناءات الكبيرة.
6تمت ترقية وحدات التحميل الأمامية والخلفية بالكامل ، واعتماد تصميم جديد يدمج القضبان الموجهة مع الينابيع. هذا التكوين أكثر عقلانية وعملية ،إزالة أوجه القصور المرتبطة بالريشات غير القادرة على تحمل حمولة المواد.
7مجهزة بوظيفة التشخيص الذاتي للكشف عن العيوب

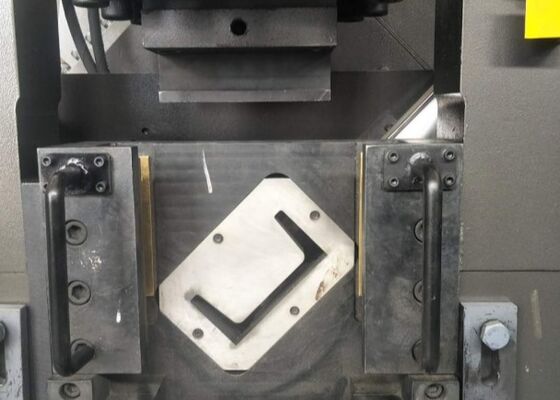

8يضمن القص من شفرة واحدة سطح قطع سلس ويحسن استخدام المواد الخام.
تم تصميم هذه المعدات لمعالجة CNC متعددة الاستخدامات لعناصر الصلب الهيكلية ، بما في ذلك أسطح الشبكة من الصلب القناة ، كل من شرفات الصلب الزاوية ، ومقاطع الصلب المسطحة ،والتي يمكن أيضا أن تكون تشكلت في تشكيلات منحنية أو قوسيةقادرة على تنفيذ مجموعة متنوعة من العمليات على هذه المواد، مثل العلامة الدقيقة، والطعن الدقيق، والقص عالية الجودة،توفير قدرات معالجة شاملة في إعداد واحدمن خلال دمج هذه العمليات متعددة الوظائف، يضمن الجهاز تصنيع فعال ودقيق لقطع الفولاذ الزاوية، الفولاذ المسطح، وقطع الفولاذ القناة،مما يجعلها مناسبة لتصنيع قطع هيكلية مخصصة، النماذج الأولية، وقطع العينة مع جودة ثابتة ودقة الأبعاد.
يستخدم في الغالب في تصنيع الأسلحة المتقاطعة والحلقات وألواح الاتصال ذات الخمس ثقوب ،الوسائد المسطحة، والمقاعد المستخدمة في البرج الكهربائي.
