تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~250×250×32 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000/1200 | عدد مجموعة الأحرف: | 4 |
| رقم الشخصية: | 18 | حجم الحرف (مم): | 14*10*19 |
| محاور CNC: | 3 | الأبعاد الكلية (م): | 32x7x2.5 |
| إبراز: | معدات علامة حفر الزاوية,معدات علامة حفر الزاوية الخطية,معدات علامة حفر الزاوية بالحفر الآلي |
||

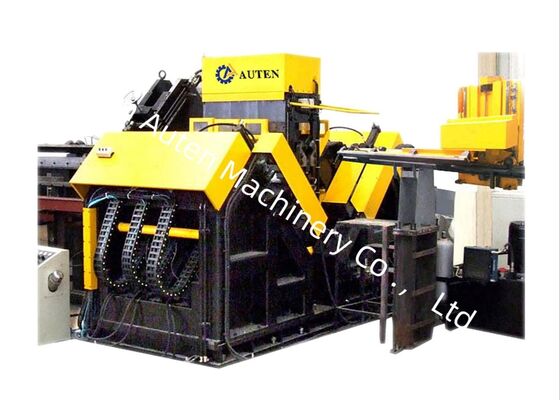

نظام التبريد الخارجي Cnc Angle Drilling Marking Equipment Line 14×10×19ملم
استخدام المنتج:
خط التجميع مصمم لحفر وتثبيت أجزاء تستخدم في أبراج نقل الكهرباء، وهياكل الاتصالات والهياكل الصلبة
خصائص هيكل المنتج:

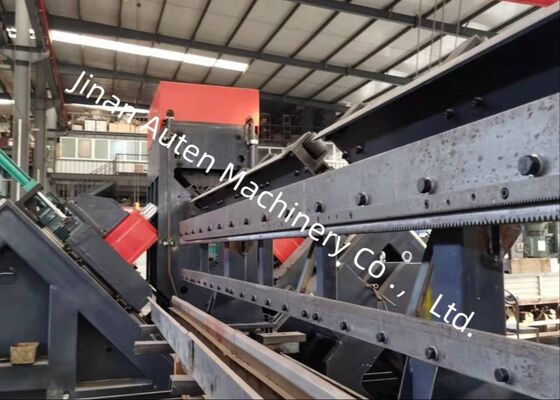

المعدات تتكون في المقام الأول من طاولة تغذية جانبية ، آلية تغذية مقلبة ، قناة توجيه المواد ، نظام حفر عربة CNC ، ووحدة الكتابة ، ووحدة الحفر ، ووحدة الضغط ،ناقل المنتج النهائي، نظام هيدروليكي، نظام هوائي، نظام التحكم، ومكونات إضافية متعددة.
المعلمات الرئيسية:
| النموذج | JNC2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | / |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | ضبط المحول بدون خطوة |
| السرعة القصوى للثقب (m/min) | / |
| محاور CNC | 3 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تبريد خارجي |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 32x7x2.5 |
خصائص المنتج:
1يتكون خط الإنتاج هذا من ناقل جانبي ، ناقل التمرير ، ناقل الإدخال ، عربة التغذية CNC ، وحدتين للحفر ، ووحدة علامة واحدة ، ناقل تفريغ تلقائي ،مع الوحدة الهيدروليكية المقابلة ونظام التبريد الكهربائيتستخدم تكنولوجيا CNC ومحركات الخدمة لتغذية المواد ، مما يضمن كفاءة عالية ودقة قطعة العمل المتسقة.
2يتم تثبيت وحدة حفر على كل جانب، مع كل وحدة قادرة على استيعاب ثلاثة حفر من أبعاد مختلفة.وحدة الحفر تمكن الحركة التي تسيطر عليها CNC لتنظيم أعماق الحفرلضمان تحديد موقع الثقب بدقة.
3يمكن ضبط سرعة الدوران لجميع المواسير باستمرار عن طريق محول تردد ، في حين أن معدلات التغذية متغيرة بشكل لا نهائي من خلال صمامات التحكم في التدفق.الانتقال من تغذية سريعة، وتغذية العمل، وتسريح المسامير السريع الآلية بالكامل.
4يحتوي خط الحفر على وحدة علامة واحدة ، مع مواقف العلامة قابلة للبرمجة بسهولة مسبقًا. يتم تشغيل العلامة وتثبيت قطعة العمل والتغذية للحفر بواسطة النظام الهيدروليكي.يتم شراء المكونات الحيوية من الموردين الدوليين المشهورينيتم دمج نظام تبريد دائري لتمديد عمر الخدمة للمثقاب.
5كل من عمليات العلامة والحفر آلية بالكامل. يتم تفريغ المكونات النهائية عن طريق آلية التحول الهوائية.تقليل متطلبات العمل اليدوي وتوفير مزايا كبيرة مقارنة مع الشركات المصنعة المتنافسة.
6يتكون نظام التحكم من الكمبيوتر الرئيسي، المحركات الخدمية، PLC، مفاتيح المراقبة الخارجية، ومكونات أساسية أخرى.يتم إنشاء برنامج التصنيع تلقائيًاعلاوة على ذلك، يمكن حفظ البرنامج واسترداده وعرضه ونقله وفقًا لرقم تحديد قطعة العمل.
7يتم تزويد خط التصنيع بجهاز دعم وضغط لتلبية متطلبات معالجة الزوايا مع زيادة الانحناء.
وتشمل هذه العينات مجموعة واسعة من المواصفات القياسية وتكوينات الثقوب للصلب الزاوي المستخدم في بناء أبراج الإرسال.أنها تمكن المستخدمين المحتملين أو المفتشين من تقييم أداء التشغيل للمعدات بصرياتوفير إشارات واضحة وملموسة للتحقق مما إذا كانت المعدات تلبي معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث يتعين على الأبراج أن تتحمل ظروف الطقس الشديدة والحمل الثقيل،هذه المعدات لا غنى عنها لمعالجة مكونات الفولاذ الزاوية التي تشكل الأبراجتقوم بعمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الأساسية الأخرى ،ضمان الأبعاد الدقيقة وأداء الاتصال الموثوق بهوبالتالي ، فإنه يضمن سلامة هيكلية أبراج الإرسال على المدى الطويل طوال عمرها الخدمي.
