تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظائف: | اللكم، ووضع العلامات، والقص | حجم الزاوية (مم): | 40x40x3～100x100x8 (ثقب مشقوق)، 40x40x3～100x100x10 (فتحة مستديرة) |
|---|---|---|---|
| حجم الفولاذ المسطح (مم): | 40x3 ~ 140x10 | قناة الصلب (مم): | 80x5~140x8 |
| الأعلى. قطر الثقب (مم): | Φ22x50 (ثقب مشقوق)، Φ26 (ثقب دائري) | قوة اللكم (كيلو نيوتن): | 800 |
| قوة الوسم (كيلو نيوتن): | 630 | قوة القطع (كيلو نيوتن): | 1250 |
| إبراز: | آلة حفر الزاوية,1250KN آلة حفر الزاوية CNC,أدوات الحديد آلة حفر الزاوية |
||
برج الطاقة الكهربائية الملحقات الحديدية استخدام Cnc زاوية طعن آلة 1250KN قوة القطع
مقدمة المنتج
مصممة لضرب، وضع علامات، وقطع على الفولاذ الزاوية، والفولاذ المسطح، والفولاذ القناة. يتم استخدامها في المقام الأول في تصنيع الأسلحة المتقاطعة، حلقات، لوحات الاتصال بخمس ثقوب،الوسائد المسطحة، والمقاعد داخل مصالح حديدية برج الطاقة الكهربائية. هذه الآلة قادرة على أداء الخنق والقص والتمييز في عملية واحدة دون الحاجة إلى عمليات منفصلة.يقدم دقة عالية في المعالجة، كفاءة إنتاج ممتازة، ويمكن تشغيلها من قبل شخص واحد.
معايير المنتج:
| النموذج | JBC1010 |
| الوظائف | طعنة، وضع علامة، وقطع |
| حجم الزاوية (ملم) |
40×40×3×100×100×8 (ثقب مغلق) 40×40×3×100×100×10 (ثقب مستدير) |
| حجم الصلب المسطح (ملم) | 40×3~140×10 |
| فولاذ القناة (ملم) | 80×5~140×8 |
| أقصى قطر ثقب (ملم) | Φ22х50 (ثقب فتحة) ، Φ26 (ثقب مستدير) |
| قوة الضرب (ك.إن) | 800 |
| قوة العلامة (kN) | 630 |
| قوة القطع (kN) | 1250 |
| أقصى طول الفراغ (م) | 9 |
| أقصى طول للأجزاء النهائية (م) | 9 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف العلامة | 4 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | قطع شفرة واحدة |
| سرعة زاوية التغذية (m/min) | 80 |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | عرض خطأ في الوقت الحقيقي |
| وضع البرمجة |
إدخال بواسطة لوحة مفاتيح واجهة RS232fالقرص المتعرج وواجهة USB |
ميزة المنتج:

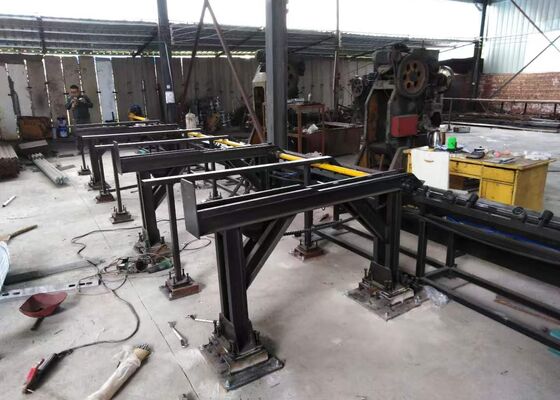

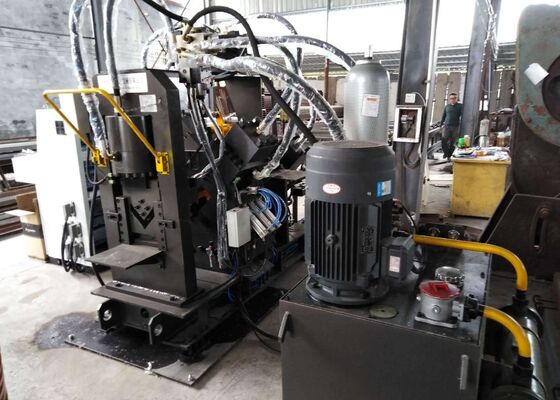

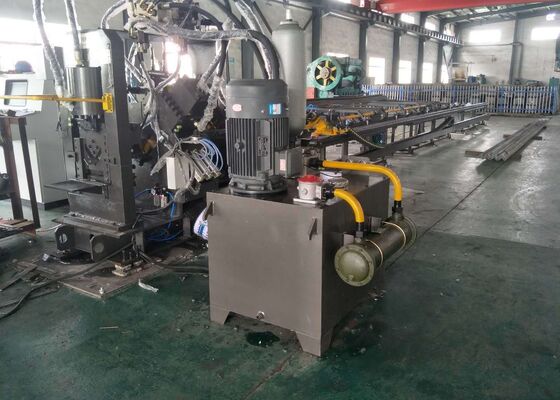

1تتكون هذه الآلة في المقام الأول من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، ناقل إدخال CNC، وحدة الخنق، وحدة العلامة، وحدة القطع، ناقل تفريغ،وكذلك الهيدروليكية المتكاملة، الأنظمة الكهربائية والهوائية.
2باستخدام تكنولوجيا CNC مع تغذية محرك الخدمة، فإنه يوفر كفاءة عالية ودقة قطعة العمل متسقة.و المكونات الكهربائية مصدرها من العلامات التجارية المعترف بها عالميا.
3جميع الكابلات الأساسية، بما في ذلك كابلات التشفير الدوارة وكابلات الاتصال PLC، هي أنواع محجوبة من زوج مشوه.هذا يمنع بشكل فعال انحرافات الدقة الناجمة عن تداخلات الإشارة.
4يحتوي الكمبيوتر على واجهة صينية / إنجليزية للتشغيل البديهي ويمكن عرض رسومات قطعة العمل.البرمجة بسيطة ومتوافقة مع البيانات التي تم إنشاؤها مباشرة بواسطة برنامج التسجيلأثناء تحرير البرنامج، تحتاج فقط إلى إدخال أبعاد قطعة العمل، قطر الثقب، علامات الخلف، والكمية.
5يتم تجهيز خط الزاوية بجهاز دعم وضغط لاستيعاب معالجة الزوايا ذات الانحناءات الكبيرة.
6تمت ترقية وحدات التحميل الأمامية والخلفية بالكامل ، واعتماد هيكل جديد يدمج قاطرة الدليل مع آلية الربيع. هذا التصميم أكثر عقلانية وعملية ،القضاء على أوجه القصور بشكل فعال حيث لا يمكن للربيع تحمل الحمل المادي.
7مجهزة بوظيفة التشخيص الذاتي للكشف عن العيوب
8يضمن القص من شفرة واحدة سطح قطع سلس ويحسن استخدام المواد الخام.
تم تصميم هذه المعدات لمعالجة CNC متعددة الاستخدامات لعناصر الصلب الهيكلية ، بما في ذلك أسطح الشبكة من الصلب القناة ، كل من شرفات الصلب الزاوية ، ومقاطع الصلب المسطحة ،والتي يمكن أن تكون أيضا في ملفات تعريف منحنية أو قوسيةوهي قادرة على تنفيذ مجموعة متنوعة من العمليات على هذه المواد، مثل العلامة الدقيقة، والطعن الدقيق، والقص عالية الجودة، وتوفير المعالجة الشاملة في إعداد واحد.من خلال دمج هذه القدرات متعددة الوظائف، الآلة يضمن تصنيع فعال ودقيق من الفولاذ الزاوية، الفولاذ المسطح، وقطب الفولاذ المكونات، مما يجعلها مناسبة جدا لتصنيع قطع هيكلية مخصصة، النماذج الأولية،وقطع عينة ذات جودة ثابتة ودقة مقاسية.
يتم استخدامه لضرب، وضع علامة، وقطع الفولاذ الزاوية، الفولاذ المسطح، والفولاذ القناة. يتم تطبيقه في المقام الأول في تصنيع الأسلحة المتقاطعة، حلقات، لوحات الاتصال بخمس ثقوب،الوسائد المسطحة، والمقاعد داخل البرج الكهربائي المكونات الحديدية.
