تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظائف: | اللكم، ووضع العلامات، والقص | حجم الزاوية (مم): | 40x40x3～100x100x8 (ثقب مشقوق)، 40x40x3～100x100x10 (فتحة مستديرة) |
|---|---|---|---|
| حجم الفولاذ المسطح (مم): | 40x3 ~ 140x10 | قناة الصلب (مم): | 80x5~140x8 |
| الأعلى. قطر الثقب (مم): | Φ22x50 (ثقب مشقوق)، Φ26 (ثقب دائري) | قوة اللكم (كيلو نيوتن): | 800 |
| قوة الوسم (كيلو نيوتن): | 630 | قوة القطع (كيلو نيوتن): | 1250 |

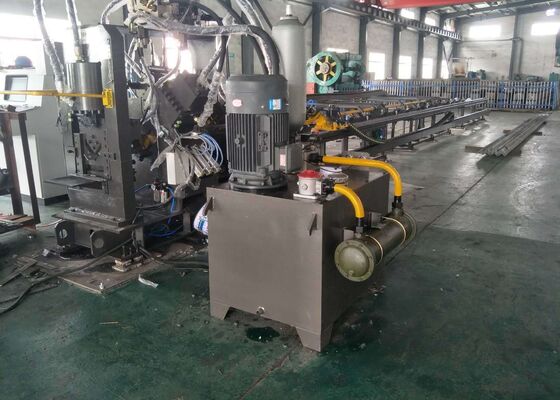

زاوية / مسطحة / قناة الفولاذ استخدام CNC طرق القطع ووضع علامات على خط آلة القطع النموذج JBC1010
مقدمة المنتج
يستخدم للطعن والتمييز والقص على الفولاذ الزاوية والفولاذ المسطح والفولاذ القناة. يستخدم أساسا لمعالجة الأسلحة المتقاطعة، حلقات، لوحات الاتصال بخمس ثقوب، وسائد مسطحة،و المقاعد في مصالح الحديد للبرج الكهربائي. يمكن استخدام الجهاز لضرب الجهاز والقص والطابعة في خطوة واحدة دون معالجة منفصلة. دقة عالية في المعالجة وكفاءة إنتاج عالية ويمكن معالجتها من قبل شخص واحد،بسيطة وسهلة للتعلم.
معايير المنتج:
| النموذج | JBC1010 |
| الوظائف | طعنة، وضع علامة، وقطع |
| حجم الزاوية (ملم) |
40×40×3×100×100×8 (ثقب مغلق) 40×40×3×100×100×10 (ثقب مستدير) |
| حجم الصلب المسطح (ملم) | 40×3~140×10 |
| فولاذ القناة (ملم) | 80×5~140×8 |
| أقصى قطر ثقب (ملم) | Φ22х50 (ثقب فتحة) ، Φ26 (ثقب مستدير) |
| قوة الضرب (ك.إن) | 800 |
| قوة العلامة (kN) | 630 |
| قوة القطع (kN) | 1250 |
| أقصى طول الفراغ (م) | 9 |
| أقصى طول للأجزاء النهائية (م) | 9 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف العلامة | 4 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | قطع شفرة واحدة |
| سرعة زاوية التغذية (m/min) | 80 |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | عرض خطأ في الوقت الحقيقي |
| وضع البرمجة |
إدخال بواسطة لوحة مفاتيح واجهة RS232fالقرص المتعرج وواجهة USB |
ميزة المنتج:
1تتكون هذه الآلة أساسا من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، ناقل إدخال CNC، وحدة الخزعة، وحدة العلامة، وحدة القطع، ناقل تفريغ،وكذلك الهيدروليكية، الأنظمة الكهربائية والهوائية الخ
2.تبني تكنولوجيا CNC، إدخال محرك الخدمة، مع الكفاءة العالية، ودقة قطعة العمل المستقرة.
3.كل الكابل الرئيسي، مثل كابل المشفر الدواري، كابل الاتصالات PLC هو حماية كابل الزوج الملتوية المستوردة. وبالتالي، فإنه يتجنب خطأ الدقة الناجمة عن تداخل الإشارة.
4.الكمبيوتر مع واجهة الصينية / الإنجليزية ، سهلة التشغيل ، ويمكن عرض رسم قطعة العمل. البرمجة السهلة ويمكن استخدام بيانات البرنامج التي تمت بواسطة برنامج الرفع مباشرة.تحتاج فقط إلى إدخال حجم قطعة العمل، قطر الثقوب، علامة الخلفية وكمية قطعة العمل عند تحرير البرنامج.
5يضع خط الزاوية جهاز دعم وضغط لتلبية متطلبات زوايا المعالجة مع ثني أكبر.
6تم تحسين وحدة التحميل الأمامية والخلفية تمامًا ، وتم اعتماد الهيكل الجديد الذي يجمع بين قاطع القيادة والربيع.تجنب العيوب التي الربيع من المواد لا يمكن أن تحمل.
7مع وظيفة التشخيص الذاتي للفشل.
8الحلاقة ذات الشفرة الواحدة تضمن قطع الحلاقة السلسة وتوفير المواد الخام.
تم تصميم هذه المعدات لمعالجة CNC متعددة الاستخدامات لمكونات الصلب الهيكلي ، بما في ذلك أسطح الشبكة من الصلب القناة ، كل من شرفات الصلب الزاوية ، والمقاطع الصلبية المسطحة ،والتي يمكن أيضا أن تكون على شكل ملفات تعريف منحنية أو قوسيةقادرة على القيام بمجموعة من العمليات على هذه المواد، مثل العلامة الدقيقة، والطعن الدقيق، والقص عالية الجودة،توفير قدرات معالجة شاملة في إعداد واحدمن خلال دعم هذه الوظائف المتنوعة، يضمن الجهاز تصنيع فعال ودقيق لقطع الفولاذ الزاوية، الفولاذ المسطح، وقطع الفولاذ القناة،مما يجعلها مثالية لإنتاج قطع هيكلية مخصصة، النماذج الأولية، وقطع العينة مع جودة ثابتة ودقة الأبعاد.
يستخدم للطعن والتمييز والقص على الفولاذ الزاوية والفولاذ المسطح والفولاذ القناة. يستخدم أساسا لمعالجة الأسلحة المتقاطعة، حلقات، لوحات الاتصال بخمس ثقوب، وسائد مسطحة،و المقاعد في مصالح الحديد للبرج الكهربائي.
