1500 كيلوغرام منضدة العمل قدرة الحمل البرج روبوت لحام القدمين 1.2mm قطر سلك الحام

1500 كجم منضدة الحمولة برج لحام القدم روبوت 1.2 مم قطر سلك اللحام

مقدمة المنتج:

هذه المعدات تستخدم بشكل رئيسي في لحام قاعدة البرج. وبصرف النظر عن لوحات التقوية، يمكنها إكمال اللحام لـ 11 طبقة لحام رئيسية للجسم الرئيسي، و1 لحام خط التنظيف، ولحام زاوية رأس الختم.

المعلمات الرئيسية:

ميزات المنتج:

1. التكرار: يحافظ النظام على التكرار ضمن ±0.05 مم.

2. دقة التتبع: لا تتجاوز دقة التتبع ±0.1 مم.

3. التكوين الميكانيكي: روبوت اللحام القوسي يتميز بهيكل ميكانيكي قوي وموثوق، مصمم للحفاظ على التشغيل المستمر لفترة طويلة.

4. نطاق التشغيل: قادر على استيعاب قطع العمل التي يصل حجمها إلى 1500 مم.

5. وضع التشغيل: يتم تركيب قطعة العمل على أداة تحديد الموضع، مع تثبيت رأس اللحام على قاعدة الروبوت المخصصة. أثناء عملية اللحام، يعمل جهاز تحديد الموضع والروبوت بالتنسيق. باستخدام مسح الرؤية الآلي جنبًا إلى جنب مع جهاز تعقب التماس بالليزر، يتم إنشاء مسارات اللحام تلقائيًا دون برمجة يدوية. وهذا يتيح لحام قطع العمل المعقدة وغير المنتظمة، مما يضمن سهولة التشغيل والحد الأدنى من متطلبات التدريب.

1. نظام اللحام: متكامل مع مصدر طاقة اللحام القوسي عالي الأداء Aotai، ويدعم عمليات اللحام العرضية، الطولية، والعمودية، بما في ذلك MIG، MAG، وTIG. إن نطاقات تيار اللحام والجهد تلبي بشكل كامل متطلبات قطع العمل المتنوعة، مما يوفر استقرار قوس فائق وتشكيل لحام عالي الجودة. يمكن تعديل المعلمات بدقة لاستيعاب مواد اللحام المختلفة وسمك قطع العمل.

شعلة اللحام وملحقاتها: مجهزة بشعلة لحام Apollo المتميزة والملحقات المقابلة، بما في ذلك آليات تغذية الأسلاك وأطراف الاتصال، مما يضمن أداء اللحام الأمثل والكفاءة التشغيلية.

2. التعرف والتحويل الذكي: يتضمن وظيفة التعرف والتحويل الذكي المتقدمة. فهو يحدد تلقائيًا ميزات اللحام الهامة، مثل مواضع اللحام وأنواعه، من الرسومات أو البرامج، ويترجمها بسرعة إلى أوامر لحام قابلة للتنفيذ بواسطة الروبوت، مما يكمل العملية في غضون 30 ثانية. يمكن استيراد البيانات بسلاسة عبر الشبكة أو USB أو واجهات الاتصال الأخرى.

3. نظام التحكم:

① طريقة التحكم: نظام تحكم رقمي متقدم يتميز بإدارة دقيقة للمسار ومعلمات لحام قابلة للتعديل.

② طريقة البرمجة: يدعم البرمجة القائمة على المسح البصري؛ الواجهة بديهية وسهلة الاستخدام، مما يسمح بالإعداد السريع والتحكم الدقيق في عمليات اللحام المعقدة.

③ واجهة الاتصال: توفر خيارات الاتصال للتكامل مع المعدات الأخرى وأنظمة التحكم في خط الإنتاج، مما يسهل التشغيل الآلي السلس.

4. هيكل تركيب محدد الموضع: يوفر إطار تركيب محدد الموضع صلابة واستقرارًا كافيين لتحمل القوى والاهتزازات الناتجة عن الروبوت وقطعة العمل أثناء اللحام، مما يضمن تشغيل الروبوت الموثوق به ودقة اللحام المتسقة. يسهل تصميمه تركيب الروبوت وتشغيله وصيانته دون المساس بنطاق التشغيل أو الأداء.

5. نظام الأمان: تصنيف الحماية: الحد الأدنى IP54، قادر على مقاومة الغبار والرطوبة والعوامل البيئية الصناعية الأخرى.

6. طريقة استيراد الروبوت: يدعم النظام طرق استيراد متعددة، بما في ذلك استيراد رسم CAD، واستيراد المسح البصري، والاستيراد بدون برامج لبيانات ومواصفات اللحام. تضمن هذه الخيارات المتنوعة أن يكون النظام سهل الاستخدام وفعالًا ومريحًا.

7. وصف نظام لحام قطع العمل: يستخدم روبوت اللحام القوسي روبوتًا صناعيًا بـ 6 محاور مع درجات كاملة من الحرية، مما يتيح لشعلة اللحام الوصول إلى قطعة العمل من مجموعة متنوعة من الاتجاهات المعقدة. وهو يستوعب مواضع اللحام المتنوعة وأشكال اللحام المعقدة، بما في ذلك اللحامات المنحنية المكانية.

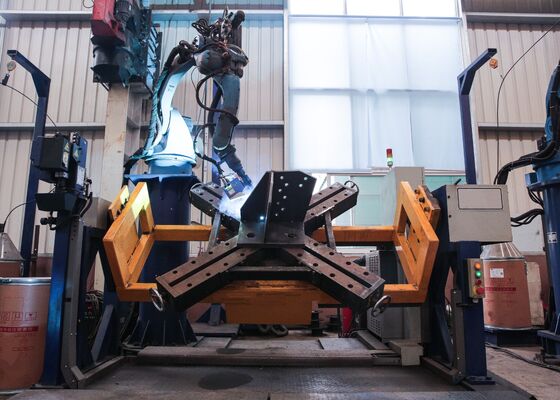

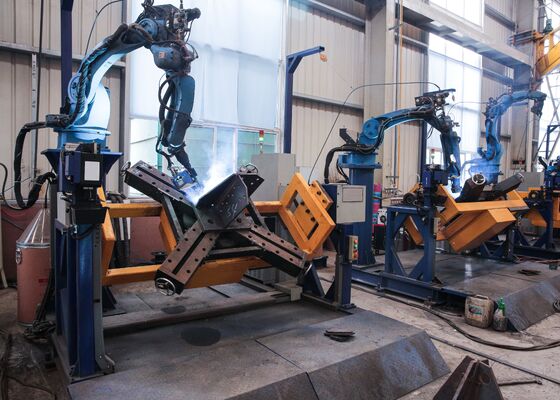

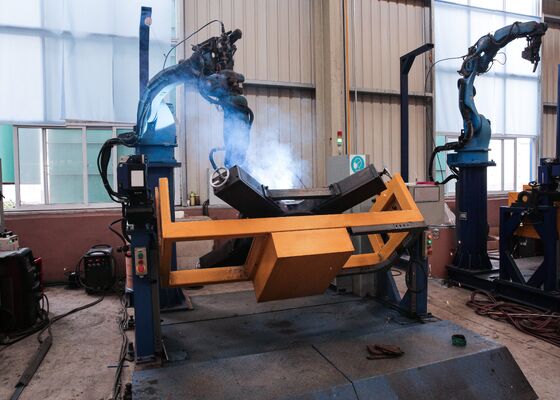

تم تصميم هذه المعدات خصيصًا لقواعد برج نقل اللحام، مما يؤدي إلى وظيفة حيوية في ضمان السلامة الهيكلية لأساس البرج. بالإضافة إلى ألواح تقوية اللحام، فإن النظام قادر على تنفيذ جميع طبقات اللحام الأولية الـ 11 للإطار الرئيسي، بالإضافة إلى اللحام بتمرير الجذر الواحد، مما يضمن الاختراق الكامل والموحد. علاوة على ذلك، فإنه يقوم بإجراء لحام الأغطية الطرفية والمفاصل الزاوية بكفاءة، مما يوفر لحامات متسقة وعالية الجودة عبر جميع نقاط الاتصال المهمة. من خلال أتمتة عمليات اللحام الأساسية هذه، تضمن المعدات محاذاة دقيقة وجودة لحام موحدة وقوة هيكلية معززة، مما يجعلها مناسبة بشكل استثنائي لتصنيع النماذج الأولية لقاعدة البرج، كما هو موضح في الرسوم التوضيحية المصاحبة.
