46m/Min سرعة الدوران البرج روبوت لحام القدمين 4500 * 3500 * 3000mm أبعاد الجهاز الكلية

46m / Min سرعة دوران برج القدم لحام روبوت 4500 * 3500 * 3000 مم البعد الكلي للآلة

مقدمة المنتج:

هذه المعدات تستخدم بشكل رئيسي في لحام قاعدة البرج. وبصرف النظر عن لوحات التقوية، يمكنها إكمال اللحام لـ 11 طبقة لحام رئيسية للجسم الرئيسي، و1 لحام خط التنظيف، ولحام زاوية رأس الختم.

المعلمات الرئيسية:

ميزات المنتج:

1. التكرار: التكرار لا يقل عن ± 0.05 مم.

2. دقة المسار: دقة المسار ليست أعلى من ±0.1mm.

3. النوع الهيكلي: روبوت اللحام القوسي ذو هيكل ميكانيكي عالي الاستقرار والموثوقية، قادر على التكيف مع التشغيل المستمر على المدى الطويل.

4. نطاق العمل: يغطي نطاق حجم قطع العمل المراد لحامها، حتى 1500 مم.

5. طريقة العمل: يتم وضع قطعة العمل على أداة تحديد الموضع، ويتم تركيب رأس اللحام على قاعدة روبوت مخصصة؛ أثناء اللحام، يعمل روبوت تحديد الموضع بشكل متزامن. من خلال مسح الرؤية الروبوتية وتشغيلها، جنبًا إلى جنب مع جهاز تعقب اللحام بالليزر، يمكن تشكيل مسار اللحام بدون برمجة. يمكنها لحام أي قطعة عمل معقدة وغير منتظمة، وهي سهلة التشغيل وسهلة التعلم.

1. نظام اللحام: مُجهز بمصدر طاقة اللحام القوسي عالي الأداء Aotai، ويدعم عمليات اللحام العرضية، الطولية، والعمودية مثل لحام MIG/MAG/TIG. نطاق تيار اللحام وفولطية اللحام يلبي متطلبات المعالجة لقطع العمل، مما يظهر استقرار قوس ممتاز وجودة تشكيل اللحام. يمكن تعديله بدقة وفقًا لمواد اللحام المختلفة وسمك قطعة العمل.

شعلة اللحام وملحقاتها: مجهزة بشعلة لحام Apollo عالية الجودة والملحقات ذات الصلة، مثل آليات تغذية الأسلاك وأطراف الاتصال، مما يضمن جودة اللحام وكفاءته.

2. التعرف والتحويل الذكي: يتميز بقدرات التعرف والتحويل الذكي: يمكنه التعرف تلقائيًا على ميزات اللحام الرئيسية (مثل موضع اللحام ونوعه) من الرسومات والبرامج وتحويلها بسرعة إلى تعليمات لحام قابلة للتنفيذ بواسطة الروبوت، واستكمال التحويل في غضون 30 ثانية. يمكن استيراد البيانات بسرعة عبر الشبكة وUSB وطرق الاتصال الأخرى.

3. نظام التحكم:
① طريقة التحكم: نظام تحكم رقمي متقدم مع تحكم دقيق في المسار ووظائف تعديل معلمة اللحام.

② طريقة البرمجة: يدعم برمجة المسح البصري؛ واجهة البرمجة سهلة الاستخدام وسهلة التشغيل، مما يتيح البرمجة السريعة والتحكم الدقيق في اللحامات المعقدة.

③ واجهة الاتصال: مجهزة بواجهات للتواصل مع المعدات الأخرى وأنظمة التحكم في خط الإنتاج، مما يتيح التكامل الآلي.

4. هيكل تركيب محدد الموضع: يمتلك هيكل تركيب محدد الموضع قوة وثباتًا كافيين لتحمل القوى والاهتزازات المختلفة الناتجة عن جسم الروبوت وقطعة العمل أثناء اللحام، مما يضمن تشغيل الروبوت العادي ودقة اللحام. يسهل تصميم هيكل التركيب تركيب الروبوت وتصحيح الأخطاء والصيانة دون التأثير على نطاق عمله وأدائه التشغيلي.

5. نظام السلامة: تصنيف الحماية: لا يقل عن IP54، قادر على تحمل الغبار والرطوبة وما إلى ذلك في البيئات الصناعية.

6. طريقة استيراد الروبوت: تتضمن طرق الاستيراد استيراد رسم CAD، واستيراد المسح البصري، والاستيراد بدون برمجة لمعلومات ومتطلبات اللحام. تتوفر طرق متعددة لاستيراد البرامج والرسم. النظام بسيط وسهل الاستخدام ومريح.

7. وصف نظام لحام قطع العمل: يستخدم روبوت اللحام القوسي روبوتًا صناعيًا ذو 6 محاور حرة الدرجة، مما يسمح لشعلة اللحام بالاقتراب من قطعة العمل في أوضاع معقدة مختلفة، والتكيف مع مواضع اللحام المختلفة وأشكال اللحام المعقدة، مثل لحام المنحنى المكاني.

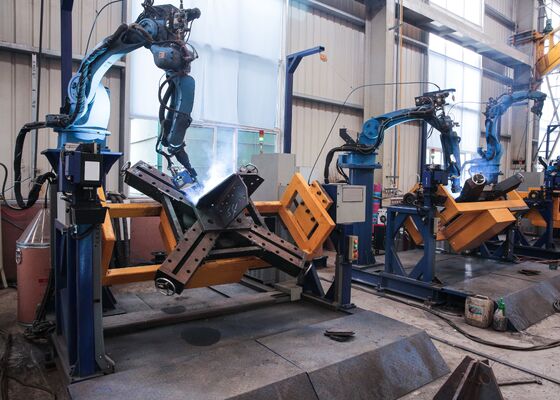

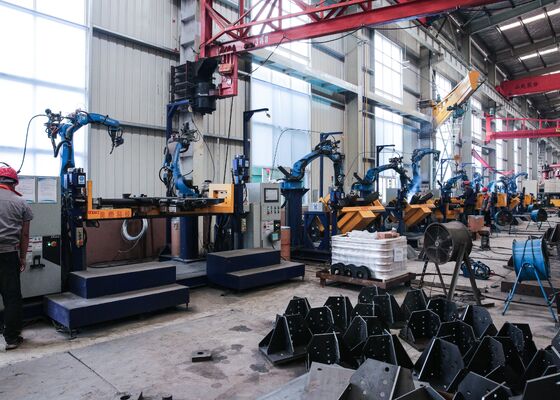

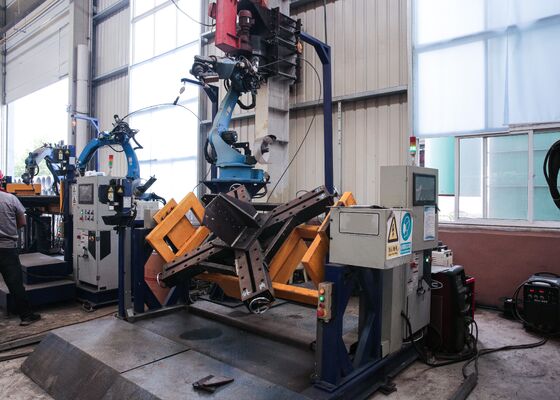

تم تصميم هذه المعدات خصيصًا للحام قواعد برج النقل، حيث تلعب دورًا حاسمًا في ضمان السلامة الهيكلية لأساس البرج. بالإضافة إلى لحام ألواح التقوية، فإن النظام قادر على أداء جميع طبقات اللحام الأولية الـ 11 للهيكل الرئيسي، بالإضافة إلى اللحام الجذري الفردي، مما يضمن اختراقًا كاملاً ومتسقًا. بالإضافة إلى ذلك، فإنه ينفذ بكفاءة لحام الأغطية الطرفية والمفاصل الزاوية، مما يوفر لحامات موحدة وعالية الجودة عبر جميع نقاط الاتصال الهامة. من خلال أتمتة عمليات اللحام الأساسية هذه، تضمن المعدات محاذاة دقيقة وجودة لحام متسقة وقوة هيكلية فائقة، مما يجعلها مناسبة بشكل مثالي لتصنيع عينات قاعدة البرج، كما هو موضح في الصور المصاحبة.
