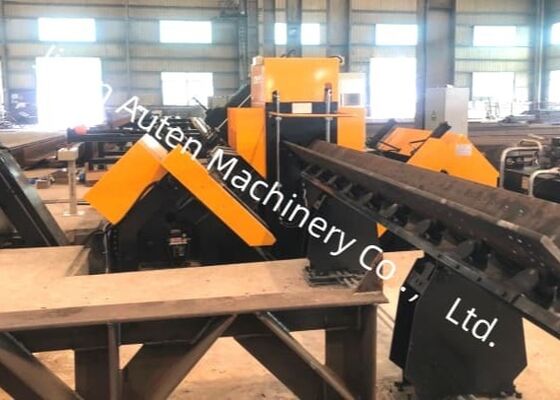

50-220mm نطاق من العلامة الخلفية CNC زاوية حفر خط العلامة 6000r / دقيقة سرعة دوران الغزل
مقدمة المنتج
خط إنتاج الحفر والتمييز الزاوي للصلب CNC تم تصميمه بدقة لحفر وتسمية الصلب الزاوي الكبير عالي القوة المستخدم في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، مما يضمن جودة ثقب ممتازة ودقة الموقع. بالإضافة إلى ذلك ، فإنه يحسن من كفاءة الإنتاج مع توفير درجة عالية من الأتمتة.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:

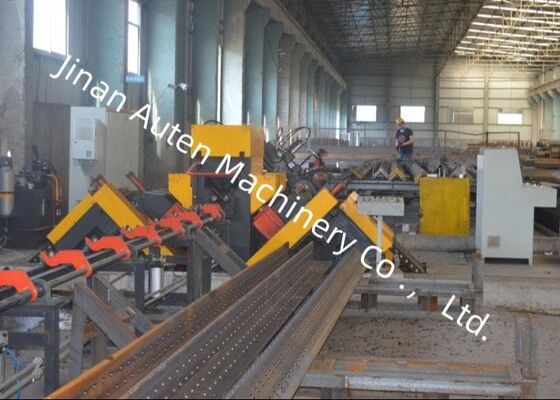

1يحتوي خط الإنتاج على نظام تحميل تلقائي، يتكون من قناة تغذية أفقية، رف تحميل دوار، ونظام تفريغ تلقائي.جميعها تعمل بواسطة آلية تغذية متقدمةهذا التكامل يضمن سير عمل سلس وفعال لجميع عمليات الحفر والطبع على الفولاذ الزاوي.القضاء على الحاجة إلى التعامل اليدوي والحد بشكل كبير من متطلبات العمالة للمشغلين.
2يتم تجهيز محور الحفر بمحور دقة تايوان BT40 ، يحتوي على سائل تبريد داخلي لتحسين كفاءة الحفر ودقة الحفر.تتكون وحدة الحفر من ستة رؤوس حفر CNC، مع ثلاثة مثبتة على كل جانب من الفولاذ الزاوي. الرؤوس على كلا الجانبين مصممة لحفر ثقوب ذات قطر متطابق في وقت واحد،ضمان المسافة المتساوية من الحواف العليا للشرائح الفولاذية الزاوية.
3يحتوي البرنامج على واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يتيح التنقل البديهي وتوفير تصور واضح لرسومات قطعة العمل.
4عملية البرمجة هي مبسطة وفعالة للغاية؛ المستخدمين بحاجة فقط إدخال أبعاد قطعة العمل، قطرات الثقب، الفاصل، والكمية،بعد ذلك يتم إنشاء البرنامج تلقائيًابالإضافة إلى ذلك ، يمكن استخدام برنامج CAD / CAM لتحويل الملفات بسلاسة. النظام متوافق تمامًا مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA.
5المكونات الهيدروليكية والهوائية والكهربائية الرئيسية يتم شراؤها من العلامات التجارية الراسخة عالية الأداء لضمان موثوقية استثنائية ومدة عمل طويلة.
6يتضمن النظام وظيفة تشخيص ذاتية متكاملة، مما يسهل الكشف السريع عن الأخطاء وإصلاح الأخطاء بكفاءة.
7وحدة قشر اختياري متاحة، مع آلية قطع شفرة مزدوجة مصممة لتحسين الأداء التشغيلي.
تمثل هذه العينات مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.أنها توفر مرجعًا مرئيًا للمستخدمين المحتملين أو المفتشين لتقييم أداء التشغيل للمعدات، وتقدم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت الآلات تلبي معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث تبقى أبراج النقل تحت ظروف الطقس القاسية والحمل الثقيل،هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوية التي تشكل الإطار الحامل الأساسي للأبراجيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من العناصر الهيكلية الرئيسية،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهونتيجة لذلك، فإنه يلعب دورا حاسما في حماية السلامة الهيكلية على المدى الطويل واستقرار أبراج الإرسال طوال فترة عمرها التشغيلية.
