2200/4300KN قوة القطع Cnc زاوية الصلب حفر آلة خط 18 حروف لكل مجموعة

2200/4300KN قوة القطع Cnc زاوية الصلب حفر آلة خط 18 حروف لكل مجموعة

مقدمة المنتج

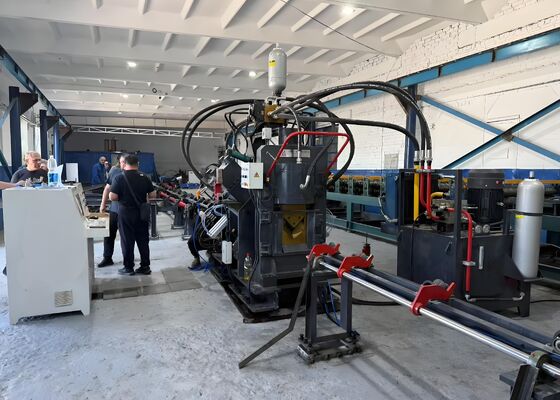

سلسلة JNC عالية السرعة CNC زاوية الصلب الخنق، والعلامة، وقطع خط الإنتاج يتكون من مكونات أساسية بما في ذلك وحدة الخنق، وحدة العلامة، وحدة القطع، ناقل عرضي،ناقل دوار، ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، وغيرها من العناصر الحاسمة.مصممة خصيصاً لمعالجة الصلب الزاوي الآلي المستخدم في تصنيع الأبراج، هذا خط الإنتاج يعمل تحت السيطرة العددية الكاملة، وتوفير واجهة بديهية وسهلة الاستخدام.وقدرات التصنيع على نطاق واسع.

معايير المنتج:

خصائص المنتج:

1يتم تجهيز آلة ثقب الفولاذ الزاوية CNC مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على استيعاب ثلاثة أحجام ثقب متميزة.هذه الوحدات يتم تنظيمها بدقة عن طريق التحكم العددي (NC)، لضمان وضع دقيق طوال عملية الاختبار. تم تصميم الآلة لإنتاج ثقوب دائرية وبيضاوية على حد سواء. مع قدراتها عالية السرعة وإطعام الاختبار،يزيد من كفاءة الإنتاج بشكل كبيربالنسبة للصلب الزاوية 50 × 50 × 4 مم ، يمكن للآلة تحقيق إنتاج 9 ٪ 10 طن في كل نوبة ثمانية ساعات.

2. وحدة العلامة من آلة ثقب زاوية CNC مغلقة داخل غطاء صلب ودائم. نظام العلامة يتضمن أربع مجموعات كاسيت، قابلة للاختيار عن طريق البرمجة،توفير المرونة في تعديل مواقف العلامةعلاوة على ذلك، تستخدم الآلة طريقة وضع علامة على القرص مع 10 صفوف، واختيار الأحرف تلقائيًا دون تدخل يدوي، وبالتالي تحسين كفاءة وضع العلامة بشكل كبير.

3. تتميز آلة قطع الفولاذ الزاوية CNC بوحدة قشرة ذات شفرة واحدة ، والمعروفة بقوتها القطعية الاستثنائية. يتم تنفيذ كل قطع مع استهلاك المواد الصفر ،إنتاج سطح قطع نظيف وسلستم تصميم غطاء الشفرة بآلية مفتوحة الباب، مما يسمح باستبدال الشفرة بسرعة وآمنة.

4جدول المواد الأفقي ينقل الفولاذ الزاوية بكفاءة إلى رف المواد الدوار الذي يدفعه المحرك والحد.هذا النظام يضمن تحديد موقع الفولاذ الزاوية على ناقل التغذية لمعالجة لاحقة.

5يتم تشكيل قطعة العمل بقوة وتقديمها بواسطة عربة تغذية CNC ، مما يضمن محاذاة وموضع دقيق.يتم تشغيل عربة التغذية بواسطة محرك سيرفو ويتضمن ردود الفعل من مكيف ضوئي كهربائي، تعمل داخل نظام تحكم مغلق للحفاظ على الدقة.

6يتم تشغيل آلة طعنة ووضع علامة الفولاذ الزاوية CNC بواسطة نظام هيدروليكي يدفع عمليات الطعنة ووضع العلامات وقطع الشعر.وهي مجهزة بمحطة هيدروليكية عالية السرعة مجهزة بكميل، والخطوط الهيدروليكية تستخدم أدوات من نوع الحاجز، مما يضمن أداء خال من التسرب مع تسهيل الصيانة واستبدال المكونات.المكونات الرئيسية للصمامات الهيدروليكية تأتي من العلامة التجارية المشهورة أوتوس، يوفر نظام هيدروليكي موثوق به وعالي الأداء.

7المحطة الهيدروليكية تتضمن نظام تبريد متعدد الاستخدامات، مما يوفر خيارات مثل تبريد الماء، تبريد الهواء، أو تبريد الزيت.هذه المرونة تسمح للعملاء باختيار الطريقة التبريد الأنسب لتلبية متطلباتهم التشغيلية الخاصة.

8يتكون نظام التحكم من جهاز كمبيوتر رفيع المستوى، PLC، محرك الخدمة، مفاتيح الكشف الخارجي، ومكونات أساسية أخرى.و النظام يولد تلقائيا برنامج التصنيع المقابلةيقدم التوافق الكامل مع مجموعة متنوعة من تنسيقات الملفات ، بما في ذلك DXF و NC وغيرها من ملفات CAD التي تم إنشاؤها. واجهة الكمبيوتر العليا للإنسان والآلة سهلة الاستخدام للغاية ،توفير عرض واضح وتشغيل مبسطوتشمل الميزات الرئيسية التصور الرسومي لقطع العمل، وتخزين البيانات الواسعة النطاق، ومراقبة الموقع في الوقت الحقيقي، وإشعارات إنذار العطل.

هذه العينات، التي تعكس المواصفات القياسية وبارامترات المعالجة النموذجية في قطاع أبراج الفولاذ الزاوية، تمكن المستخدمين من تقييم مباشرة نوعية معالجة المعداتوالصناعةوهي بمثابة مرجع ملموس لتقييم أداء الجهاز وملاءمته لمتطلبات الإنتاج المحددة، وبالتالي تسهيلالقرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث تعرض الأبراج لظروف الطقس القاسية والحمل الثقيل،هذه المعدات تلعب دورا حيويا في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي للأبراجينفذ بكفاءة عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين والعناصر الهيكلية الأساسية الأخرى،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام وسلامة البنية للبرج.
