Φ26х20mm Max Punching Cnc Angle Steel Punch Shearing Machine Line 2200/4300KN قوة القطع

آلة ثقب وقص الصلب الزاوي CNC بقطر 26 × 20 مم، قوة قص 2200/4300KN

مقدمة المنتج:

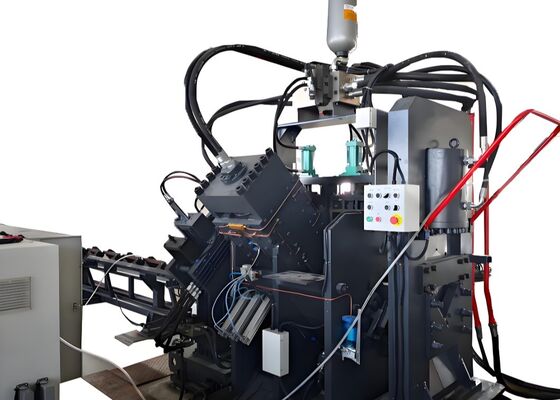

يتكون خط إنتاج الثقب والوسم والقص عالي السرعة CNC لسلسلة JNC من مكونات رئيسية مثل وحدة الثقب، ووحدة الوسم، ووحدة القص، وناقل عرضي، وناقل دوار، وناقل تغذية، وناقل تفريغ، وعربة تغذية CNC، ونظام هيدروليكي، ونظام كهربائي، ونظام هوائي، وعناصر أساسية أخرى. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية للصلب الزاوي المستخدم في تصنيع الأبراج، ويعمل بالتحكم الرقمي الكامل، مما يوفر تشغيلًا سهل الاستخدام. يوفر قدرات إنتاج آلية وعالية الدقة ومرنة وواسعة النطاق.

معلمات المنتج:

ميزات المنتج:

1. تم تجهيز آلة ثقب الحديد الزاوي CNC بوحدتي ثقب أو ثلاث وحدات ثقب، كل منها قادر على استيعاب ثلاثة أحجام مختلفة من الثقوب. يتم التحكم في هذه الوحدات بدقة عبر التحكم الرقمي (NC)، مما يضمن تعديلات موضعية دقيقة أثناء عملية الثقب. الآلة قادرة على إنتاج ثقوب دائرية وبيضوية. بفضل قدراتها العالية في التغذية والثقب، فإنها تعزز كفاءة الإنتاج بشكل كبير. بالنسبة للصلب الزاوي بأبعاد 50×50×4 مم، يمكن للآلة تحقيق إنتاجية تتراوح بين 9-10 أطنان لكل وردية عمل مدتها ثماني ساعات.

2. وحدة الوسم لآلة الثقب الزاوي CNC مدمجة في غلاف قوي ومتين. يتميز نظام الوسم بأربع مجموعات من الخراطيش، والتي يمكن اختيارها من خلال البرمجة، مما يوفر مرونة في تعديل موضع الوسم. بالإضافة إلى ذلك، تستخدم الآلة تقنية وسم القرص مع 10 صفوف، وتختار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، مما يحسن كفاءة الوسم بشكل كبير.

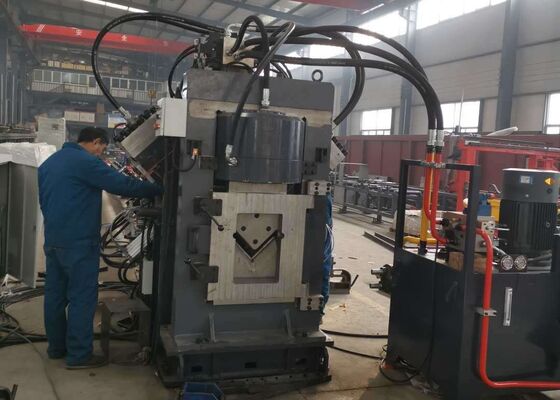

3. تم تجهيز آلة قص القضبان الزاوية CNC بوحدة قص بشفرة مفردة، تشتهر بقوة قصها الفائقة. يتم تنفيذ كل عملية قص بدون هدر للمواد، مما يوفر سطح قطع نظيفًا وسلسًا. تم تصميم غلاف الشفرة بميزة الباب المفتوح، مما يسهل استبدال الشفرات بسرعة وأمان.

4. يقوم طاولة المواد الأفقية بنقل القضيب الزاوي بكفاءة إلى رف المواد الدوار، والذي يتم تشغيله بواسطة محرك مخفض. تضمن هذه الآلية تحديد الموضع الدقيق للقضيب الزاوي على ناقل التغذية للمعالجة اللاحقة.

5. يتم تثبيت قطعة العمل وتتقدم بواسطة عربة تغذية CNC، مما يضمن المحاذاة والتحديد الدقيق للموضع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو وتتضمن تغذية راجعة من مشفر كهروضوئي، وتعمل ضمن نظام تحكم مغلق لتحسين الدقة.

6. تعمل آلة ثقب ووسم المعادن الزاوية CNC من خلال نظام هيدروليكي يشغل وظائف الثقب والوسم والقص. وهي مجهزة بمحطة هيدروليكية عالية السرعة، كاملة مع مجمع، وخطوط الهيدروليك تتميز بوصلات من نوع الحلقات، مما يضمن أداءً مانعًا للتسرب مع تبسيط الصيانة واستبدال الأجزاء. يتم توفير كتل الصمامات الهيدروليكية الرئيسية من العلامة التجارية الشهيرة Atos، مما يضمن نظامًا هيدروليكيًا موثوقًا وعالي الأداء.

7. يوفر نظام تبريد المحطة الهيدروليكية خيارات متعددة، بما في ذلك التبريد بالماء، أو التبريد بالهواء، أو تبريد الزيت. تتيح هذه المرونة للعملاء اختيار طريقة التبريد الأنسب بناءً على متطلبات التشغيل المحددة لديهم.

8. يتكون نظام التحكم من كمبيوتر علوي، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومحرك سيرفو، ومفاتيح كشف خارجية، ومكونات أخرى حيوية. يقوم المشغل ببساطة بإدخال معلمات المعالجة، ويقوم النظام تلقائيًا بإنشاء برنامج المعالجة المقابل. إنه متوافق تمامًا مع تنسيقات الملفات المختلفة، بما في ذلك DXF وNC وغيرها التي تم إنشاؤها بواسطة برامج CAD. واجهة الإنسان والآلة للكمبيوتر العلوي سهلة الاستخدام للغاية، وتتميز بشاشة عرض بديهية وتشغيل مبسط. وهي تتضمن وظائف مثل التصور الرسومي لقطع العمل، وتخزين البيانات الشامل، وتتبع الموقع في الوقت الفعلي، وإشعارات إنذار الأعطال.

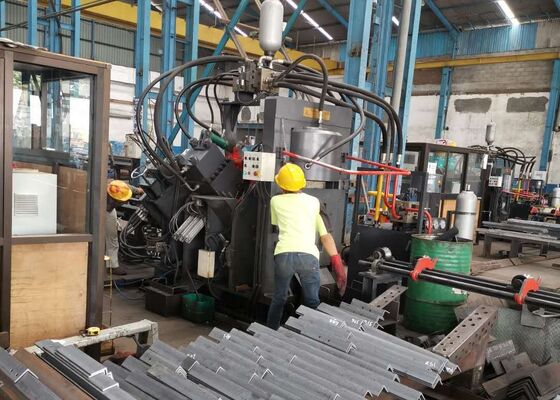

تسمح هذه العينات، التي تمثل المواصفات القياسية ومعلمات المعالجة النموذجية في صناعة أبراج الصلب الزاوي، للمستخدمين بتقييم جودة المعالجة والدقة والحرفية للمعدات مباشرة. إنها تعمل كمعيار ملموس لتقييم أداء المعدات وتوافقها مع متطلبات الإنتاج المحددة، وبالتالي دعم اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل الطاقة فائقة الجهد (UHV)، حيث تتحمل الأبراج الظروف الجوية القاسية والأحمال الكبيرة، فإن هذه المعدات ضرورية لمعالجة مكونات الصلب الزاوي التي تشكل الإطار الهيكلي الأساسي للأبراج. إنها تؤدي بكفاءة عمليات الحفر والختم على الصلب الزاوي المستخدم في أجسام الأبراج، والأذرع المتقاطعة، والعناصر الهيكلية الحيوية الأخرى، مما يضمن أبعادًا دقيقة واتصالات آمنة تدعم الاستقرار العام والسلامة الهيكلية للأبراج.
