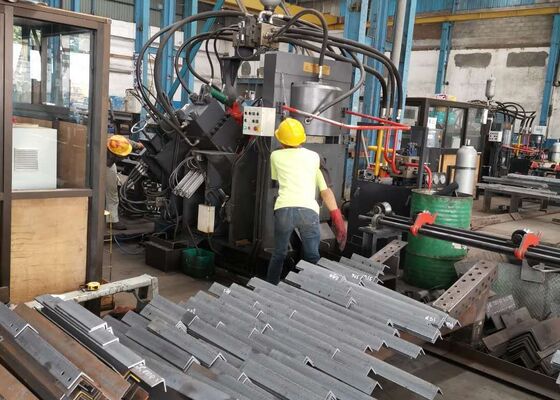

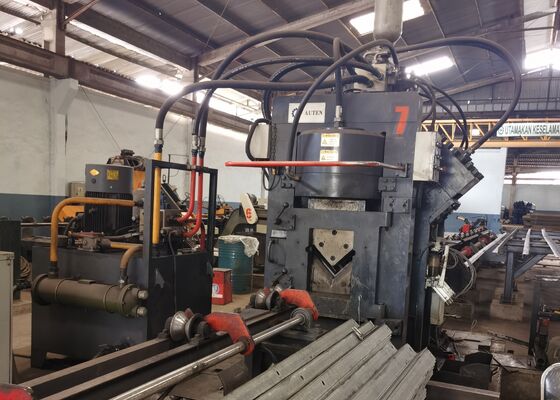

خط آلة قطع وتثقيب زاوية CNC 32x7x3m قوة وضع العلامات 1000/1200KN

32x7x3m الأبعاد الكلية Cnc زاوية طرق قطع آلة خط 1000/1200KN قوة العلامة

مقدمة المنتج

سلسلة جي إن سي سلسلة عالية السرعة CNC زاوية طعن، وضع العلامات، وقطع خط الإنتاج يتكون في المقام الأول من وحدة طعن، وحدة وضع العلامات، وحدة القطع، ناقل عرضي، ناقل دوار،ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، والمكونات الحيوية الأخرى.مصممة خصيصاً لمعالجة الصلب الزاوي الآلي في تصنيع الأبراج، هذا خط الإنتاج يعمل مع التحكم العددي الكامل، وضمان سهولة الاستخدام.

معايير المنتج:

خصائص المنتج:

1يتم تجهيز آلة ثقب الحديد الزاوية CNC إما مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على دعم ثلاثة أحجام مختلفة ثقب.هذه الوحدات يتم التحكم بها بدقة عن طريق التحكم العددي (NC)، وضمان ضبط الموقع الدقيق أثناء عمليات الثقب. الآلة قادرة على إنتاج كل من الثقوب المستديرة والأبيضة. مع قدراتها عالية السرعة وإطعام الثقب،إنه يزيد بشكل كبير من كفاءة الإنتاجبالنسبة للصلب الزاوية 50 × 50 × 4 ملم ، تحقق الآلة إنتاج 9-10 طن في كل نوبة ثمانية ساعات.

2. وحدة العلامة من آلة ثقب زاوية CNC يقع داخل علبة قوية ودائمة. تم تصميم نظام العلامة مع أربع مجموعات كاسيت، والتي يمكن اختيارها من خلال البرمجة,مما يوفر المرونة لضبط وضع العلامة. علاوة على ذلك ، تستخدم الآلة تقنية العلامة القرصية مع 10 صفوف ، وتختار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي ،وبالتالي تحسين فعالية العلامة بشكل كبير.

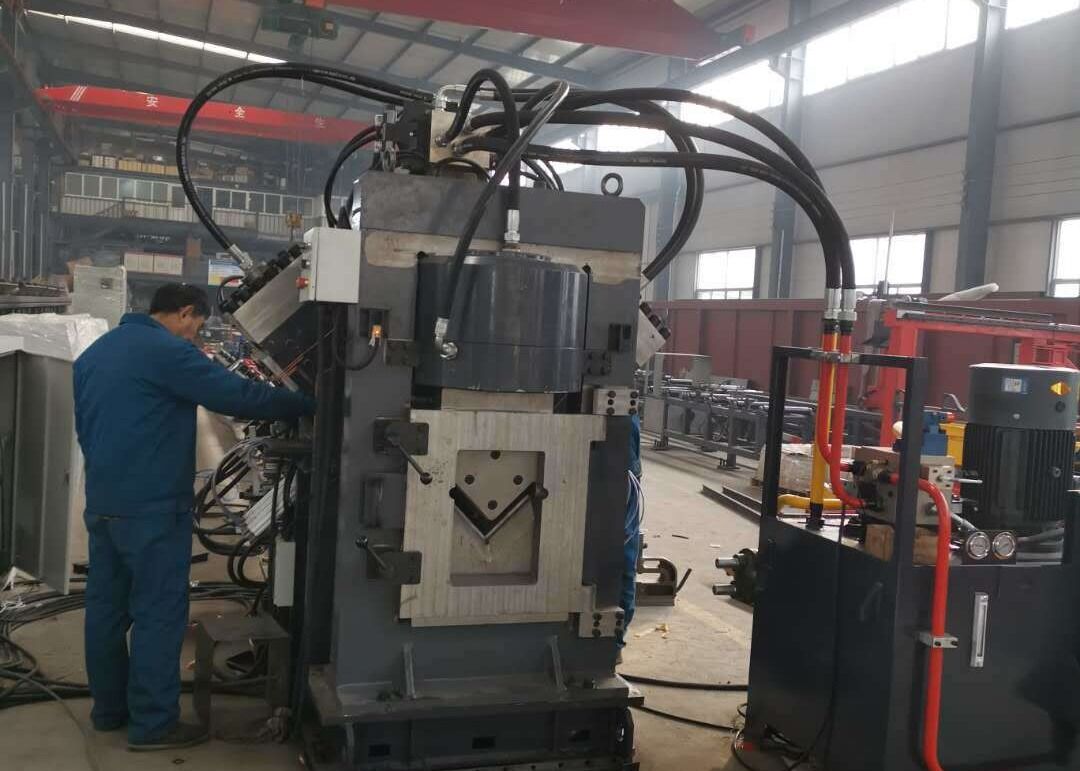

3. يتم تجهيز آلة قطع قضبان الزاوية CNC بوحدة قشر ذات شفرة واحدة ، تشتهر بقوتها القصية الاستثنائية. يتم تنفيذ كل قطع دون نفايات المواد ،مما يؤدي إلى سطح قطع نظيف وسلسيحتوي سقف الشفرة على تصميم مفتوح الباب، مما يسمح باستبدال الشفرة بسرعة وبأمان.

4جدول المواد الأفقي ينقل عمود الزاوية بكفاءة إلى رف المواد الدوار ، الذي يتم تشغيله بواسطة محرك وخفض.هذه الآلية تضمن وضع دقيق من شريط الزاوية على ناقل التغذية لمعالجة لاحقة.

5يتم الاحتفاظ بالقطعة بشكل آمن وتقدمها بواسطة عربة تغذية CNC ، مما يضمن محاذاة وموضع دقيق.يتم تشغيل عربة التغذية بواسطة محرك سيرفو ويتضمن ردود الفعل من مكيف ضوئي كهربائي، تعمل داخل نظام تحكم مغلق لتحسين الدقة.

6. تعمل آلة ثقب ووضع علامة المعادن من الفولاذ الزاوية CNC عن طريق نظام هيدروليكي يدفع وظائف الثقب ووضع العلامات وقطع الشعر. وهي مجهزة بمحطة هيدروليكية عالية السرعة ،مزودة بجهاز تجميع، والخطوط الهيدروليكية تستخدم اتصالات من نوع الحاجز، مما يضمن أداء مضاد للتسرب مع تبسيط الاستبدال والصيانة.المكونات الرئيسية للصمامات الهيدروليكية تأتي من العلامة التجارية الشهيرة أتوس، وضمان نظام هيدروليكي موثوق به وعالية الأداء.

7يقدم نظام التبريد في المحطة الهيدروليكية خيارات مختلفة، بما في ذلك تبريد الماء، تبريد الهواء، أو تبريد الزيت.هذه المرونة تسمح للعملاء باختيار الطريقة التبريد المناسبة على أساس الاحتياجات التشغيلية الخاصة بهم.

8يتكون نظام التحكم من جهاز كمبيوتر أعلى، PLC، محرك الخدمة، مفاتيح الكشف الخارجي، ومكونات أساسية أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلة. وهي متوافقة تمامًا مع تنسيقات الملفات مثل DXF و NC وغيرها التي تم إنشاؤها بواسطة برنامج CAD. واجهة الكمبيوتر العلوية للإنسان والآلة بديهية للغاية ،مع عرض سهل الاستخدام وتشغيل مبسطيتضمن وظائف مثل التصور الرسومي لقطع العمل، وتخزين البيانات الواسعة النطاق، وتتبع الموقع، وإشعارات إنذار العطل.

هذه العينات، التي تمثل المواصفات القياسية وبارامترات المعالجة النموذجية في صناعة أبراج الصلب الزاوية، تمكن المستخدمين من تقييم مباشرة نوعية معالجة المعدات،الدقة، والحرفية. وهي بمثابة معيار ملموس لتقييم أداء المعدات وملاءمتها لاحتياجات الإنتاج المحددة، وبالتالي تسهيلاتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث تعرض الأبراج لظروف الطقس القاسية والحمل الثقيل،هذه المعدات تلعب دورا حيويا في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي للأبراج- أنه يؤدي بشكل فعال عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين والعناصر الهيكلية الأساسية الأخرى،ضمان الأبعاد الدقيقة والاتصالات القوية التي تحافظ على الاستقرار العام والسلامة الهيكلية للأبراج.
