تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |
| إبراز: | خط حفر زاوية الصلب عالي السرعة,خط حفر زاوية الصلب باستخدام الحاسب الآلي |
||

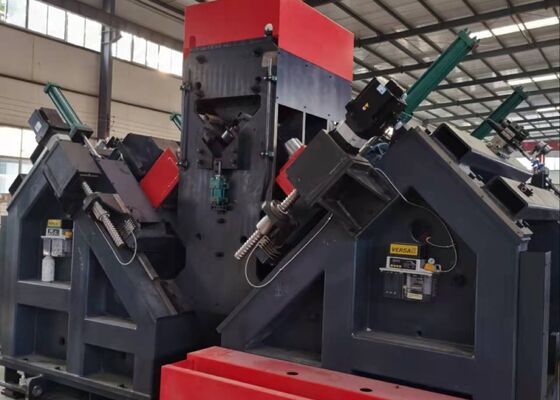

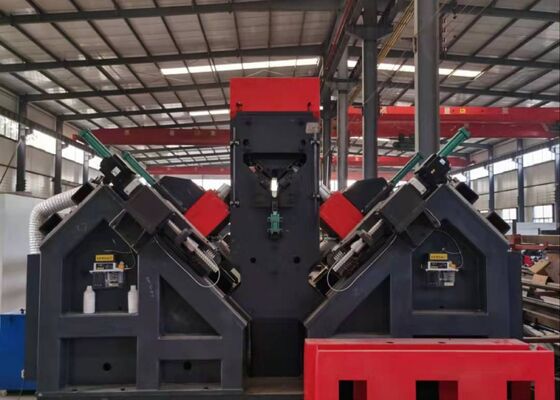

نموذج ADM2532 خط الحفر الفولاذي ذو الزاوية عالية السرعة 14 × 10 × 19 مم حجم الحرف
مقدمة المنتج
تم تصميم خط آلة الحفر والتمييز الزاوية CNC بدقة لحفر وتسمية الصلب الزاوية الكبيرة عالية القوة المستخدمة في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، يوفر جودة ثقب متفوقة ودقة موضعية. علاوة على ذلك، فإنه يعزز كفاءة الإنتاج مع توفير مستوى عال من الأتمتة.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:
1يتم تجهيز خط الإنتاج بنظام تحميل تلقائي يتضمن قناة تغذية أفقية، رف تحميل دوار، ونظام تفريغ تلقائي،جميعها مدفوعة بآلية تغذية متقدمةهذا التكامل يضمن سير عمل سلس وفعال لجميع عمليات الحفر والطبع الصلب على الفولاذ الزاوي.إزالة الحاجة إلى التدخل اليدوي والحد بشكل كبير من متطلبات العمالة للمشغلين.
2يتم تجهيز محور الحفر بمحور دقة تايوان BT40 ، يتضمن سائل تبريد داخلي لتحسين كفاءة الحفر والدقة.تتكون وحدة الحفر من ستة رؤوس حفر CNC، مع ثلاثة موضعين على كل جانب من الفولاذ الزاوي. الرؤوس على كلا الجانبين مصممة لحفر ثقوب ذات قطر متطابق في وقت واحد،ضمان المسافة المستمرة من الحواف العليا من شرائح الفولاذ الزاوية.
3يحتوي البرنامج على واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يسهل التنقل البديهي ويوفر عرضًا واضحًا لرسومات القطعة.
4عملية البرمجة هي مبسطة وكفؤة؛ المستخدمين مطلوبة لإدخال فقط أبعاد قطعة العمل، قطر الثقب، الفاصل، والكمية،يسمح بتوليد البرنامج تلقائيًاعلاوة على ذلك ، يمكن استخدام برنامج CAD / CAM لتحويل الملفات بسلاسة. النظام متوافق تمامًا مع ملفات NC1 المنتجة بواسطة برنامج TEKLA.
5يتم الحصول على المكونات الهيدروليكية والهوائية والكهربائية الحاسمة من العلامات التجارية ذات السمعة الطيبة عالية الأداء لضمان الموثوقية المتميزة وطول عمر التشغيل.
6تم تجهيز النظام بميزة تشخيص ذاتية متكاملة، مما يتيح الكشف عن الأخطاء وتسوية الأخطاء بكفاءة.
7يتم تقديم وحدة قشرة اختيارية، تتضمن آلية قطع مزدوجة الشفرة مصممة لتحسين الأداء.
تشمل هذه العينات مجموعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدمة عادة في بناء أبراج خطوط النقل.أنها بمثابة مرجع بصري للمستخدمين المحتملين أو المفتشين لتقييم أداء التشغيل للمعداتتوفير معايير واضحة وقابلة للقياس لتقييم ما إذا كانت المعدات تتوافق مع معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحملات الكبيرة،هذه المعدات حيوية في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الحامل الرئيسي للأبراجينفذ بكفاءة عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج، والذراعين المتقاطعة، وغيرها من العناصر الهيكلية الحيوية،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهوبالتالي، فإنه يلعب دورا أساسيا في الحفاظ على سلامة هيكلية على المدى الطويل واستقرار أبراج الإرسال طوال حياتها الخدمية.
