تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |
| إبراز: | آلة خط زاوية CNC,حفر آلة خط زاوية CNC,250x250x32m آلة خط زاوية CNC |
||

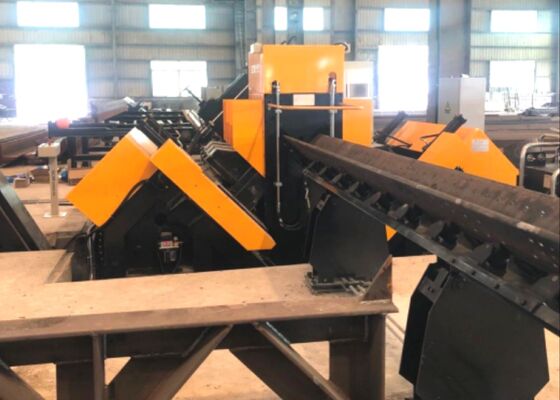

آلة CNC لخط الزاوية الحجم الفولاذي الزاوية تصل إلى 250x250x32m مع قدرات حفر علامة
مقدمة المنتج
تم تصميم خط آلة الحفر والتمييز الزاوي CNC بدقة للحفر والتمييز من الصلب الزاوي الكبير عالي القوة المستخدم في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، مما يضمن جودة ثقب استثنائية ودقة الموقع. بالإضافة إلى ذلك، فإنه يحسن كفاءة الإنتاج مع توفير درجة عالية من الأتمتة.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:

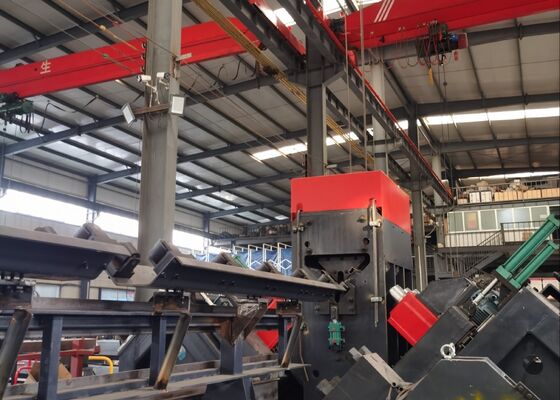

1يتم تجهيز خط الإنتاج بنظام تحميل تلقائي ، يتكون من قناة تغذية أفقية ، رف تحميل دوار ، ونظام تفريغ تلقائي ،جميعها تعمل بواسطة آلية تغذية متطورةهذا التكامل يضمن سير عمل سلس وفعال لجميع عمليات الحفر والطبع الصلب على الصلب الزاوية.القضاء على الحاجة إلى التدخل اليدوي وتقليل متطلبات العمل للمشغلين إلى أدنى حد ممكن.

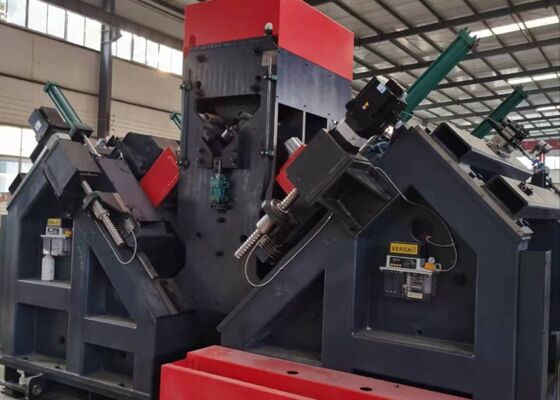

2يتم تجهيز محور الحفر بمحور دقة تايوان BT40 ، يحتوي على سائل تبريد داخلي لتحسين كفاءة الحفر ودقة.تتكون وحدة الحفر من ستة رؤوس حفر CNC، مع ثلاثة مثبتة على كل جانب من الفولاذ الزاوية.الرؤوس على كلا الجانبين قادرة على الحفر في وقت واحد ثقوب من نفس القطر والمسافة المتسقة من الطرف العلوي من شرائح الفولاذ الزاوية.
3يحتوي البرنامج على واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يضمن سهولة التنقل وعرض واضح لرسومات القطعة.
4. عملية البرمجة مبسطة وفعالة ؛ يحتاج المستخدمون فقط إلى إدخال أبعاد القطعة العاملة ، قطر الثقب ، المسافة ، والكمية لتوليد البرنامج تلقائيًا. بالإضافة إلى ذلك ،يمكن استخدام برنامج CAD / CAM لتحويل الملفات بسلاسةالنظام متوافق تماماً مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA
5المكونات الهيدروليكية والهوائية والكهربائية الرئيسية يتم شراؤها من العلامات التجارية المعروفة عالية الأداء لضمان موثوقية استثنائية ومدة عمل طويلة.
6تم تجهيز النظام بوظيفة التشخيص الذاتي المتكاملة، مما يسهل الكشف الفعال عن الأخطاء وإصلاح الأخطاء.
7وحدة قشر اختياري متاحة، مع آلية قطع شفرة مزدوجة مصممة لتحسين الأداء.
تمثل هذه العينات مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.أنها بمثابة مرجع بصري للمستخدمين المحتملين أو المفتشين لتقييم الأداء الوظيفي للمعدات، وتقدم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تلبي معايير التصنيع المطلوبة لتصنيع أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحمل الثقيل،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الصلب الزاوية التي تشكل الإطار المحمل الأساسي للأبراجأنها تؤدي بفعالية عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من العناصر الهيكلية الأساسية،ضمان دقة الأبعاد الدقيقة وأداء الاتصال المستمرونتيجة لذلك، فإنه يلعب دورا رئيسيا في الحفاظ على السلامة الهيكلية على المدى الطويل واستقرار أبراج الإرسال طوال فترة عمرها التشغيلية.
