تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول الطحن الفعال: | 300 ملم | سمك لوحة المعالجة: | 5-300 مم |
|---|---|---|---|
| عرض لوحة المعالجة: | أكثر من 100 ملم | زاوية الطحن: | 0-85、-45-0° |
| سرعة اجتياز سريعة: | 2500 مم/دقيقة | سرعة الطحن: | 100-1500 مم / دقيقة |
| أقصى شوط الطحن الأفقي: | ≥300 ملم | أقصى شوط الطحن العمودي: | ≥500 مم |
| إبراز: | آلة طحن الرأس مزدوجة القوة,آلة طحن 100-1500mm/min,آلة طحن ذات محركين |
||

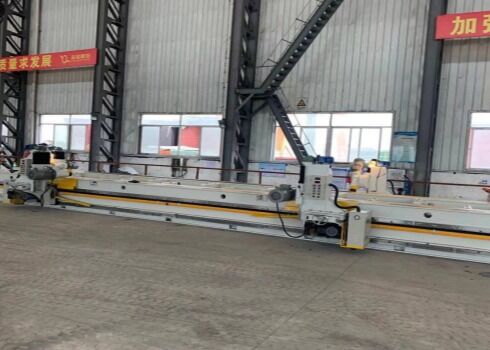

آلة تفريز مزدوجة الدفع مزدوجة الطاقة بسرعة تفريز 100-1500 مم/دقيقة
نظرة عامة:
آلة التفريز من سلسلة XB بدون عارضة ضغط هي معدات تفريز جديدة متقدمة وفعالة تم تطويرها وتصنيعها بشكل مستقل من قبل شركتنا، وهي المنتج الوحيد الذي حصل على براءة اختراع نموذج المنفعة الوطنية الصادرة عن مكتب براءات الاختراع الحكومي. تستخدم على نطاق واسع في تصنيع المعدات في صناعات مثل الأوعية المضغوطة، والغلايات، وبناء السفن، والقوالب الكبيرة والآلات، والهياكل الفولاذية، والطاقة، والمواد الكيميائية، وهي مناسبة بشكل خاص لتفريز ألواح السبائك الخاصة والمواد الجديدة، وكذلك للمعالجة قبل اللحام للألواح.
تكوين المعدات:
تتكون المعدات بشكل أساسي من الأجزاء التالية: (1) سرير الآلة، (2) طاولة العمل (مع مشبك مغناطيسي كهربائي)، (3) سكة توجيه، (4) عمود رفع، (5) رأس طاقة التفريز، (6) عربة طاقة، (7) رأس قاطع التفريز، (8) صندوق التحكم الكهربائي، (9) جهاز تزييت، (10) جهاز موصل، (11) جهاز حماية، (12) جهاز تحديد المواقع، (13) جهاز دعم المواد، (14) طلاء، (15) رأس قاطع أداة القطع.
المواصفات:
| رقم |
البنود |
قيمة المعلمة |
الوحدة |
ملاحظات |
| 1 |
طول التفريز الفعال |
3000 | مم |
رؤوس الطاقة المزدوجة تقطع في نفس الوقت في نفس الاتجاه في تمريرة واحدة، مما يحقق قطعًا فعالًا بطول 3000 مم. |
| 2 |
سمك لوحة التشغيل الآلي |
5-300 | مم | |
|
عرض لوحة التشغيل الآلي |
100 | مم |
عرض اللوح لا يقل عن 100 مم. |
|
| 3 | زاوية التفريز |
0-85, -45-0 |
درجة |
زاوية الشطف الأمامية: 0 ~ 85 درجة زاوية الشطف الخلفية: 0 ~ -45 درجة |
| 4 |
سرعة الانتقال السريع |
2500 | مم/دقيقة | |
| 5 | سرعة التفريز | 100-1500 | مم/دقيقة |
بناءً على المادة وعمق القطع |
| 6 | أقصى شوط تفريز أفقي | ≥300 مم | ||
| 7 | أقصى شوط تفريز رأسي | ≥500 مم | ||
| 8 | خشونة سطح التشغيل الآلي | Ra3.2-12.5 |
بناءً على سرعة المشي |
|
| 9 |
استقامة سكة توجيه السرير |
≤0.40 مم/3000 | جانب واحد | |
| 11 |
سرعة رأس طاقة التفريز |
960 | دورة في الدقيقة | DLT-2 نوع كوكبي خالٍ من الزيت، بسيط وعملي |
| 13 |
قطر قاطع التفريز |
125 | مم |
عالمي 160 |
| 14 |
عدد المشابك المغناطيسية الكهربائية الدائمة (حجم المشبك 400 × 220) |
6 | مجموعة | مصنوعة من قبل شركة مصنعة محترفة، وليست مصنوعة داخليًا من قبل شركتنا |
| 15 | قوة شفط المشبك المغناطيسي الكهربائي الدائم | 3 | T | |
| 16 |
جهاز إيقاف المواد اليدوي |
4 | مجموعة |
استقامة 0.40 مم/30000 |
| 17 |
إطار دعم المواد الرئيسي |
5 | مجموعة | 1.2 متر / السطح العلوي بعجلات عالمية |
| 18 | ارتفاع طاولة العمل عن الأرض | 900 | مم |
ارتفاع وسادة التركيب 50 مم |
| 19 |
عرض طاولة العمل |
520 | مم | عرض طاولة العمل الرأسية |
| 20 | طول تثبيت فعال لطاولة العمل | 3000 | مم |
الطول الإجمالي لطاولة العمل: 5500 مم |
| 19 |
قوة محرك التغذية |
1.5 | كيلوواط |
محول تردد شنايدر إلكتريك |
| 20 |
قوة محرك التفريز |
7.5 | كيلوواط | تحكم في السرعة بالتردد المتغير. محول تردد شنايدر إلكتريك. |
| 21 |
قوة محرك الرفع |
0.75 | كيلوواط | |
| 22 | قوة محرك مضخة زيت التشحيم | 100 | واط | |
| 23 |
أبعاد المعدات |
الطول 5500 مم × 2700 مم (بما في ذلك إطار الدعم) × الارتفاع 2100 مم |
||
| 24 | مزود الطاقة |
ثلاثي الطور ثلاثي الأسلاك 380 فولت تيار متردد (±15%)، 50 هرتز (±1 هرتز) |
||
| 25 |
الظروف البيئية |
-10 درجة مئوية إلى -45 درجة مئوية، الرطوبة النسبية: 20% - 95% |
||
| 26 |
ضوضاء أداة الآلة في وضع الخمول |
<85 ديسيبل (أ) | ||
| 27 | الارتفاع | <1500 متر | ||
الميزات الهيكلية:
1. رأس مزدوج الدفع مزدوج الطاقة:
يشير الرأس المزدوج الطاقة إلى وحدتي دفع وتفريز مستقلتين مثبتتين على سكة التوجيه لآلة التفريز XB-3 متر (مسافة التفريز الفعالة). يمكن التحكم في الوحدتين بشكل فردي أو بالاقتران، مما يتيح التفريز المتزامن أو الفردي للشطف والحواف الطرفية المختلفة للصفائح المعدنية.
أقصى طول قطع فعال لكل تركيب برؤوس طاقة مزدوجة: 3 أمتار لـ XB-3.
طول المعدات وأبعاد تركيب الطاولة الفعالة: نظرًا لتركيب آليتي مشي ورأسين طاقة على سكة توجيه واحدة، عند تفريز صفائح معدنية بطول 3 أمتار، يجب مراعاة طول القطع الفعال لكل رأس قاطع وتحرير الأداة. لذلك، يلزم أن يكون طول سكة التوجيه 5.5 متر. الطول الإجمالي للمعدات: 5.5 متر.
وظيفة رؤوس الطاقة المزدوجة الدفع هي: عند تفريز الألواح السميكة بزوايا كبيرة وتفاوتات كبيرة، حيث لا يمكن لرأس طاقة واحد إكمال القطع في عملية واحدة، يقوم رأس الطاقة الآخر بتفريز كمية القطع المتبقية. هذا يسمح لكلا رأسي الطاقة بإكمال القطع في عملية واحدة، مما يلغي الحاجة إلى أن يقوم رأس طاقة واحد بالتفريز ذهابًا وإيابًا عدة مرات. بدلاً من ذلك، عند الحاجة إلى حواف طرفية وشطف، يسمح تعديل زاوية رأس الطاقة بالقطع مرة واحدة. (تحسين التفريز المزدوج الدفع مزدوج الطاقة للصفائح المعدنية ذات الشطف المزدوج الجوانب من كفاءة الإنتاج، ويلغي الحاجة إلى قلب وإعادة تشكيل الصفائح الكبيرة، ويعزز السلامة.)
2. مشابك مغناطيسية كهربائية على الطاولة: تستخدم الطاولة مشابك مغناطيسية كهربائية لتثبيت قطعة العمل، مما يجعل التشغيل مريحًا ويوفر مساحة تركيب كافية. أبعاد كل مشبك (العرض × الطول): 220 × 400 مم، مع 6 مجموعات مرتبة على طول الطول، مما يقلل بشكل فعال من مسافة الشفط للطاولة.
3. سكك توجيه مقسمة مقواة بالكامل: (تكوين من الدرجة الأولى) أبعاد سكة التوجيه: 40 * 80 * 600 مم، المادة: 40CrMo، معالجة حرارية متكاملة، مقواة بالتردد العالي إلى صلابة HRC48-50، مصقولة بدقة لضمان تجميع مقسم دقيق. إذا تم استخدام المعدات لفترة طويلة، يمكن إزالة سكك التوجيه للإصلاح أو الاستبدال، مما يعيد الدقة ويطيل عمر المعدات؛ لا تتجاوز الاستقامة 0.40 مم/3000 مم.
4. محرك رأس طاقة القطع: تم زيادة الطاقة إلى 7.5 كيلوواط، باستخدام محرك ذو علامة تجارية مع تحكم في السرعة بالتردد المتغير، ومناسب لقوى مختلفة من الصفائح المعدنية.
5. زاوية تفريز رأس الطاقة: يمكن لكلا رأسي الطاقة تحقيق أي تعديل زاوية من -45 درجة إلى 85 درجة.
6. رأس قاطع التفريز: يستخدم رأس قاطع عالي القوة بزاوية 75 درجة (Φ125-Φ160) لتقليل مساحة تلامس القطع، وخفض درجة حرارة القطع، وتقليل تآكل الأداة.
7. مخفض الحركة: ترس حلزوني ذو محور متوازي ذو سطح سن صلب، منخفض الضوضاء، عالي العزم.
الموديل: FCA77/142.27-IEC90B5/YF90L-4 تنظيم سرعة تحويل التردد، مع وحدة فصل للاتصال بالمحرك (في الموديلات العادية، إذا كان المحرك تالفًا، يجب إصلاح المخفض في نفس الوقت).
8. سرعة حركة التفريز: يتم تعديل سرعة التفريز عن طريق تنظيم سرعة تحويل التردد لمحرك التغذية لاستيعاب مواد وزوايا شطف وأحجام مختلفة. سرعات التفريز النموذجية هي 100-1000 مم/دقيقة.
9. تصميم آلة متكامل: لتحسين دقة الاستقامة الإجمالية وصلابة آلة التفريز، يستخدم هذا التصميم تصميمًا متكاملًا.
10. إطار الدعم: مع الأخذ في الاعتبار الحد الأقصى لعرض اللوحة المربعة المستخدمة وهو 2 متر، تم زيادة طول إطار الدعم إلى 1.2 متر. تم تصميم عرض الطاولة أيضًا لدعم أفضل للصفائح الفولاذية. هذه الآلة مجهزة بـ 5 مجموعات من رفوف دعم المواد.
11. التموضع القياسي هو مع طاولة العمل قريبة من رأس طاقة التفريز. تم تصميم جهاز إيقاف مواد يدوي؛ بعد تحديد موضع المادة، يجب إزالة هذا الجهاز يدويًا قبل أن يبدأ التفريز.
12. 95% من المكونات الكهربائية في آلة التفريز هذه من ماركة شنايدر إلكتريك.
13. أبعاد المعدات: الطول × العرض × الارتفاع 5500 × 2700 × 2100 مم
