تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول الطحن الفعال: | 300 ملم | سمك لوحة المعالجة: | 5-300 مم |
|---|---|---|---|
| عرض لوحة المعالجة: | أكثر من 100 ملم | زاوية الطحن: | 0-85、-45-0° |
| سرعة اجتياز سريعة: | 2500 مم/دقيقة | سرعة الطحن: | 100-1500 مم / دقيقة |
| أقصى شوط الطحن الأفقي: | ≥300 ملم | أقصى شوط الطحن العمودي: | ≥500 مم |
| إبراز: | آلة طحن بدون شعاع,آلة طحن بطول 3000 مم,آلة طحن ذات رأس مزدوج الطاقة |
||

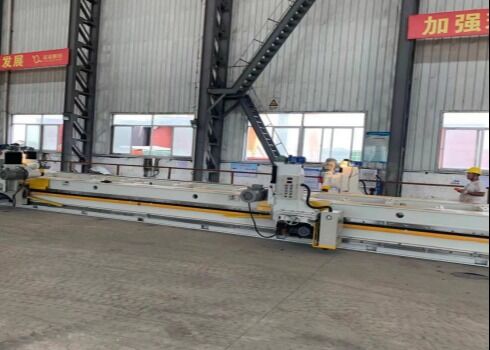

3000 مم طول التفريز بدون عارضة مزدوجة المحرك مزدوجة الطاقة رأس التفريز موديل XB-3
نظرة عامة:
آلة التفريز من سلسلة XB بدون عارضة ضغط هي معدات تفريز جديدة متقدمة وفعالة تم تطويرها وتصنيعها بشكل مستقل من قبل شركتنا، وهي المنتج الوحيد الذي حصل على براءة اختراع نموذج المنفعة الوطنية الصادرة عن مكتب براءات الاختراع الحكومي. تستخدم على نطاق واسع في تصنيع المعدات في صناعات مثل أوعية الضغط، الغلايات، بناء السفن، القوالب الكبيرة والآلات، الهياكل الفولاذية، الطاقة، والمواد الكيميائية، وهي مناسبة بشكل خاص لتفريز ألواح السبائك الخاصة والمواد الجديدة، وكذلك لمعالجة الألواح قبل اللحام.
مكونات المعدات:
تتكون المعدات بشكل أساسي من الأجزاء التالية: (1) سرير الآلة، (2) طاولة العمل (مع مشبك كهرومغناطيسي)، (3) سكة توجيه، (4) عمود رفع، (5) رأس طاقة التفريز، (6) عربة طاقة، (7) رأس قاطع التفريز، (8) صندوق التحكم الكهربائي، (9) جهاز تزييت، (10) جهاز توصيل، (11) جهاز حماية، (12) جهاز تحديد موضع، (13) جهاز دعم المواد، (14) طلاء، (15) رأس قاطع أداة القطع.
المواصفات:
| رقم |
البنود |
قيمة المعلمة |
الوحدة |
ملاحظات |
| 1 |
طول التفريز الفعال |
3000 | مم |
رؤوس الطاقة المزدوجة تقطع في نفس الوقت في نفس الاتجاه في تمريرة واحدة، مما يحقق قطعًا فعالًا بطول 3000 مم. |
| 2 |
سمك لوحة التشغيل الآلي |
5-300 | مم | |
|
عرض لوحة التشغيل الآلي |
100 | مم |
عرض اللوحة لا يقل عن 100 مم. |
|
| 3 | زاوية التفريز |
0-85, -45-0 |
درجة |
زاوية الشطف الأمامية: 0～85° زاوية الشطف الخلفية: 0～-45° |
| 4 |
سرعة الحركة السريعة |
2500 | مم/دقيقة | |
| 5 | سرعة التفريز | 100-1500 | مم/دقيقة |
بناءً على المادة وعمق القطع |
| 6 | أقصى شوط تفريز أفقي | ≥300مم | ||
| 7 | أقصى شوط تفريز رأسي | ≥500مم | ||
| 8 | خشونة سطح التشغيل الآلي | Ra3.2-12.5 |
بناءً على سرعة المشي |
|
| 9 |
استقامة سكة توجيه السرير |
≤0.40مم/3000 | جانب واحد | |
| 11 |
سرعة رأس طاقة التفريز |
960 | دورة/دقيقة | نوع DLT-2 كوكبي خالٍ من الزيت، بسيط وعملي |
| 13 |
قطر قاطع التفريز |
125 | مم |
عالمي 160 |
| 14 |
عدد المشابك الكهرومغناطيسية الدائمة (حجم المشبك 400x220) |
6 | مجموعة | مصنوعة من قبل مصنع متخصص، ليست من صنع شركتنا داخليًا |
| 15 | قوة شفط المشبك الكهرومغناطيسي الدائم | 3 | T | |
| 16 |
جهاز إيقاف المواد اليدوي |
4 | مجموعة |
استقامة 0.40 مم/30000 |
| 17 |
إطار دعم المواد الرئيسي |
5 | مجموعة | 1.2 متر/سطح علوي بعجلات عالمية |
| 18 | ارتفاع طاولة العمل عن الأرض | 900 | مم |
ارتفاع وسادة التركيب 50 مم |
| 19 |
عرض طاولة العمل |
520 | مم | عرض طاولة العمل الرأسية |
| 20 | طول تثبيت فعال لطاولة العمل | 3000 | مم |
الطول الإجمالي لطاولة العمل: 5500 مم |
| 19 |
قوة محرك التغذية |
1.5 | كيلوواط |
محول تردد شنايدر إلكتريك |
| 20 |
قوة محرك التفريز |
7.5 | كيلوواط | تحكم في السرعة بتردد متغير. محول تردد شنايدر إلكتريك. |
| 21 |
قوة محرك الرفع |
0.75 | كيلوواط | |
| 22 | قوة محرك مضخة زيت التشحيم | 100 | واط | |
| 23 |
أبعاد المعدات |
الطول 5500 مم × 2700 مم (بما في ذلك إطار الدعم) × الارتفاع 2100 مم |
||
| 24 | مصدر الطاقة |
ثلاثي الطور ثلاث أسلاك 380 فولت تيار متردد (±15%)، 50 هرتز (±1 هرتز) |
||
| 25 |
الظروف البيئية |
-10 درجة مئوية إلى -45 درجة مئوية، الرطوبة النسبية: 20% - 95% |
||
| 26 |
ضوضاء الآلة وهي فارغة |
<85 ديسيبل (أ) | ||
| 27 | الارتفاع | <1500 متر | ||
الميزات الهيكلية:
1. يتكون سرير الآلة من ألواح فولاذية كربونية عالية الجودة، بتصميم ملحوم بسلاسة وتخطيط منطقي. يضمن ذلك هيكلًا قويًا، وصلابة محسنة، ونقلًا مريحًا. علاوة على ذلك، يخضع لمعالجة شيخوخة شاملة للقضاء على الإجهاد الداخلي بفعالية. تم تصميم السرير كنوع معلق مع قضبان توجيه عمودية متوازية، مما يوفر سطح مرجع واحد بعد التشغيل الآلي، ويضمن الاستقامة أثناء القطع الفعلي (مقارنةً بالأنواع الأساسية والمجموعات المعلقة التي تحتوي على سطحين مرجعين، يضمن هذا التصميم استقامة أفضل).
2. تستخدم الطاولة مشابك كهرومغناطيسية لتثبيت قطعة العمل، مما يوفر تشغيلًا مريحًا ومساحة تركيب واسعة. يبلغ حجم كل مشبك 220 × 400 مم (العرض × الطول)، مع ترتيب 6 مشابك على طول الطول، مما يقلل بشكل فعال من مسافة شفط الطاولة.
3. قضبان توجيه مقسمة مقواة بالكامل: (تكوين من الدرجة الأولى) أبعاد قضبان التوجيه: 40 * 80 * 600 مم، المادة: 40CrMo، مقواة ومعالجة حراريًا بشكل متكامل، مقواة بالتردد العالي إلى صلابة HRC48-50، مصقولة بدقة لضمان وصلات مقسمة دقيقة. إذا تم استخدام المعدات لفترة طويلة، يمكن إزالة قضبان التوجيه لإصلاحها أو استبدالها لاستعادة الدقة وإطالة عمر المعدات؛ استقامة لا تتجاوز 0.40 مم/3000 مم.
4. عمود الرفع: يتم تثبيت العمود بمسامير على الشريحة. الشريحة مصنوعة من حديد الزهر عالي القوة (HT-250)، مصبوبة بشكل متكامل ثم مشغلة آليًا. يمكن للشريحة التحرك يمينًا ويسارًا على قضبان توجيه السرير، بينما يمكن للعمود التحرك للأمام والخلف بشكل عمودي على السرير. يتم تشغيل برغي الرفع للشريحة بواسطة محرك ومخفض لتحقيق الرفع والخفض الكهربائي، أو الرفع اليدوي. يتم تركيب مفاتيح حد على الجانبين العلوي والسفلي لعمود الرفع لضمان عدم تجاوز رأس الطاقة لنطاق حركته بسبب إهمال المشغل أثناء الرفع، وبالتالي منع الحوادث.
5. يستخدم رأس طاقة التفريز رأس تفريز عالي الجودة مصنوع ذاتيًا مصمم خصيصًا لآلات تفريز الحواف (منتج مستقر مصمم ومصنع بشكل مستقل من قبل الشركة). يتم تركيب رأس طاقة التفريز على شريحة رفع على الجانب الأيسر من العمود ويمكن رفعه وخفضه كهربائيًا باستخدام برغي شريحة العمود. للتعديلات الدقيقة، يلزم إجراء تعديل يدوي لضمان السلامة والدقة أثناء ضبط الأداة. يمكن إمالة عمود ترس الدودة على الشريحة بزاوية مقابلة للمستوى الأفقي، مما يتيح تشغيل الوجه الأمامي (0-85 درجة) والوجه السفلي (0--45 درجة) أو الشطف. يمكن تعديل سرعة تغذية التفريز في أي وقت لتلبية احتياجات التفريز بأي سرعة وعودة سريعة. كما يتميز بوظيفة التفريز المتبادل.
6. تتميز عربة الطاقة بتصميم موسع غير قياسي وهي وحدة مصممة بشكل منفصل. يتم تركيب التروس والمخفضات على الشريحة الكبيرة، مع تشابك التروس على رف سكة التوجيه. يقوم مخفض عالي العزم ومنخفض الضوضاء مع تروس حلزونية متوازية مقواة بدفع الآلة عبر محرك متغير التردد. يسمح محول التردد، من خلال وحدة تحكم، بتنظيم سرعة لا نهائية لآلية السفر. يتم عرض سرعات السفر والتفريز التفصيلية على الشاشة الرقمية في لوحة تحكم آلة التفريز. إنها مريحة وسريعة وعالية الكفاءة. تحتوي هذه الآلة على عربتي طاقة مستقلتين، يمكن التحكم فيهما بشكل مستقل أو بالاشتراك. يتم تركيب جهاز أمان مضاد للتصادم بين العربتين.
7. رأس قاطع التفريز: يستخدم رأس قاطع التفريز لهذه الآلة رأس قاطع تفريز عالي الجودة مصنوع محليًا مخصص لآلات التفريز ويلبي المعايير الوطنية. بناءً على متطلبات التشغيل الآلي للعميل لألواح الفولاذ عالية القوة Q345D، يتم استخدام رأس قاطع عالي القوة بزاوية 75 درجة بقطر 125-160 مم لتقليل مساحة تلامس القطع، وخفض درجة حرارة القطع، وتقليل تآكل الأداة. يمكن استخدام شفرات كربيد عالية السبائك من سلسلة YW.
8. صندوق التحكم الكهربائي: هناك مجموعتان من صناديق التحكم الكهربائي. يتم تركيب مجموعة واحدة على العمود الأيمن على الجانب الأيمن من سرير الآلة، وتتحكم بشكل أساسي في إمداد الطاقة الإجمالي. يتم تثبيت المجموعة الأخرى من صناديق التحكم الكهربائي بشكل ثابت على عربات الطاقة. يتم تركيب لوحة التحكم الكهربائي على العمود، بالقرب من سطح التشغيل. يؤدي الضغط على الأزرار المطلوبة إلى تشغيل الآلة للتفريز العادي. يتم عرض سرعة السفر وسرعة رأس الطاقة رقميًا على لوحة التحكم.
