خط آلة ثقب وقطع زاوية الصلب CNC بشفرة مزدوجة أو مفردة بسرعة تغذية 80 متر/دقيقة

مزدوجة أو واحدة شفرة CNC الصلب زاوية قطع خط آلة طعن 80m/min سرعة التغذية

مقدمة المنتج

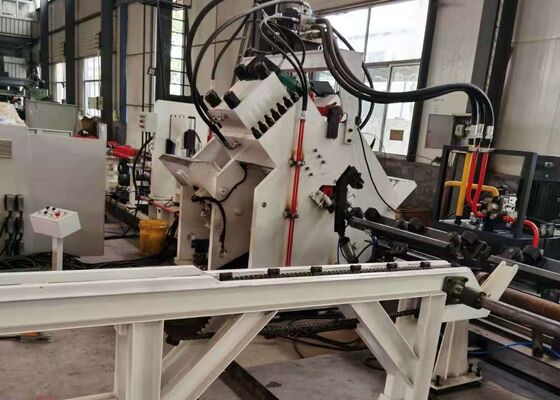

سلسلة جي إن سي سلسلة عالية السرعة CNC زاوية طعن، وضع العلامات، وقطع خط الإنتاج يتألف في المقام الأول من وحدة طحن، وحدة وضع العلامات، وحدة قطع، ناقل عرضي، ناقل دوار،ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، والمكونات الأساسية الأخرى.مصممة خصيصاً لمعالجة الصلب الزاوي الآلي في تصنيع الأبراج، هذا خط الإنتاج يعمل مع التحكم العددي الكامل، وضمان عملية سهلة الاستخدام. فإنه يسهل القدرات الإنتاجية الآلية، عالية الدقة، متعددة المجموعات، وعلى نطاق واسع.

معايير المنتج:

خصائص المنتج:

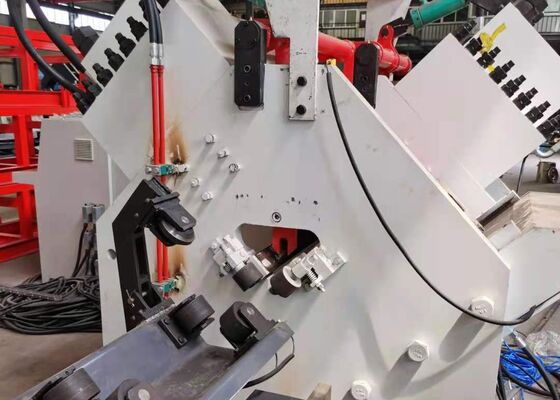

1يتم تجهيز آلة ثقب الحديد الزاوية CNC إما مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على استيعاب ثلاثة أحجام ثقب متميزة.هذه الوحدات يتم التحكم بها بدقة عن طريق التحكم العددي (NC)، وضمان تعديلات تحديد المواقع الدقيقة لعمليات الغرز. الآلة قادرة على إنتاج كل من الثقوب المستديرة والبيضاوية. مع إطعامها عالية السرعة وقدرات الغرز،يزيد من كفاءة الإنتاج بشكل كبيربالنسبة للصلب الزاوية 50 × 50 × 4 ملم ، تحقق الآلة إنتاج 9-10 طن في غضون ثماني ساعات.

2ويتم وضع وحدة العلامة من آلة ثقب زاوية CNC في علبة قوية ودائمة. تم تصميم نظام العلامة مع أربع مجموعات كاسيت، والتي يمكن اختيارها عن طريق البرمجة،توفير المرونة لتعديل وضع العلامةبالإضافة إلى ذلك، تستخدم الآلة تقنية علامة القرص مع 10 صفوف، واختيار الحروف تلقائيًا دون الحاجة إلى إدخال يدوي، وبالتالي تحسين كفاءة العلامة بشكل كبير.

3. يتم تزويد آلة قطع قضبان الزاوية CNC بوحدة قاطعة ذات شفرة واحدة ، تشتهر بقوتها القاطعة الفائقة. يتم تنفيذ كل قطع دون إهدار للمواد ،مما يؤدي إلى سطح قطع نظيف وسلسيحتوي كنز الشفرة على تصميم مفتوح الباب، مما يسهل استبدال الشفرة بسرعة وبأمان.

4جدول المواد الأفقي ينقل عمود الزاوية بكفاءة إلى رف المواد الدوار ، الذي يتم تشغيله بواسطة محرك وخفض.هذه الآلية تضمن وضع دقيق من شريط الزاوية على ناقل التغذية لمزيد من المعالجة.

5يتم الاحتفاظ بالقطعة بشكل آمن وتقدمها بواسطة عربة تغذية CNC ، مما يضمن محاذاة وتحديد الموقع الدقيق.يتم تشغيل عربة التغذية بواسطة محرك الخدمة ويتضمن ردود الفعل من مكيف ضوئي كهربائيتعمل داخل نظام تحكم مغلق للحصول على دقة أعلى.

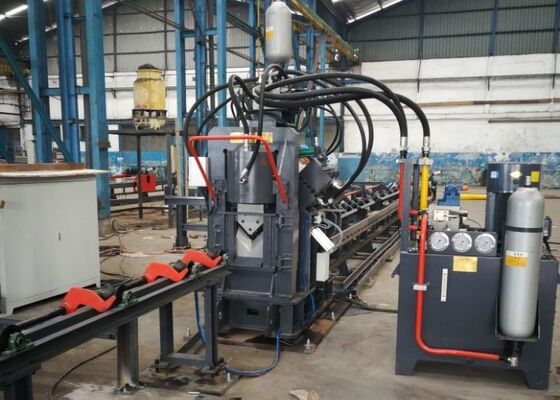

6. تعمل آلة طعنة وتوسيم المعادن الفولاذية الزاوية CNC من خلال نظام هيدروليكي يعمل على وظائف الطعنة والتمييز والقص.وهي مجهزة بمحطة هيدروليكية عالية السرعة التي تتضمن جهاز تجميع، والخطوط الهيدروليكية لديها اتصالات من النوع الحاجز، مما يضمن أداء ضد التسرب وتبسيط الاستبدال والصيانة.المكونات الرئيسية للصمامات الهيدروليكية تأتي من العلامة التجارية المشهورة أوتوسيضمن نظام هيدروليكي موثوق به وعالي الأداء.

7يوفر نظام التبريد في المحطة الهيدروليكية خيارات متعددة، بما في ذلك تبريد الماء، تبريد الهواء، أو تبريد الزيت.تتيح هذه الاختلافية للعملاء اختيار الطريقة الأكثر ملاءمة للتبريد بناءً على متطلباتهم التشغيلية الخاصة.

8يتكون نظام التحكم من جهاز كمبيوتر أعلى، PLC، محرك الخدمة، مفاتيح الكشف الخارجي، ومكونات حيوية أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلة. وهي متوافقة تمامًا مع تنسيقات الملفات مثل DXF و NC وغيرها التي تنتجها برامج CAD. واجهة الكمبيوتر العليا للإنسان والآلة بديهية للغاية ،يحتوي على شاشة عرض سهلة الاستخدام وتشغيل بسيطيتضمن إمكانات مثل التصور الرسومي لقطع العمل، وتخزين البيانات الواسعة النطاق، وتتبع بيانات الموقع، وإشعارات إنذار العطل.

هذه العينات، التي تمثل المواصفات القياسية وبارامترات المعالجة النموذجية في صناعة أبراج الصلب الزاوية، تسمح للمستخدمين بتقييم مباشرة نوعية معالجة المعدات،الدقة، والصناعة. وهي بمثابة نقطة مرجعية ملموسة لتقييم أداء المعدات وملاءمتها لمتطلبات الإنتاج المحددة، وبالتالي دعماتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث تعرض الأبراج لظروف الطقس القاسية والحمل الكبير،هذه المعدات حاسمة لمعالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي للأبراجيقوم بكفاءة بأعمال الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الرئيسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام وسلامة البنية للبرج.
