2200/4300KN قوة القطع Cnc زاوية الصلب قطعة معدنية صفيحة الخنس خط آلة القطع النموذج JNC2020

2200/4300KN قوة القطع Cnc زاوية الصلب قطعة معدنية صفيحة الخنس خط آلة القطع النموذج JNC2020

مقدمة المنتج

هذه الآلة هي جهاز متعدد الاستخدامات يجمع بين وظائف الخنق والتمييز والقص للصلب الزاوية والصلب القناة والصفائح. مع آلة واحدة،يمكن القيام بثلاث عمليات على ثلاثة أنواع مختلفة من المواد المعدنية.

هيكل الجهاز:

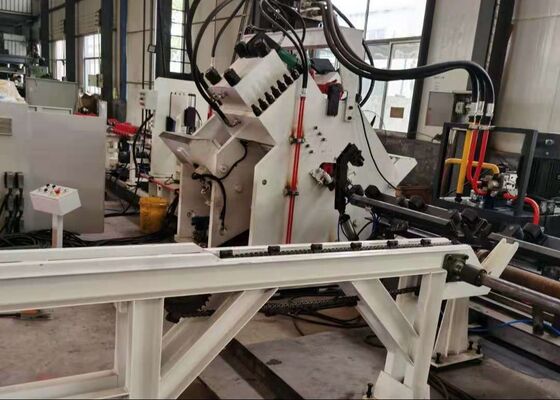

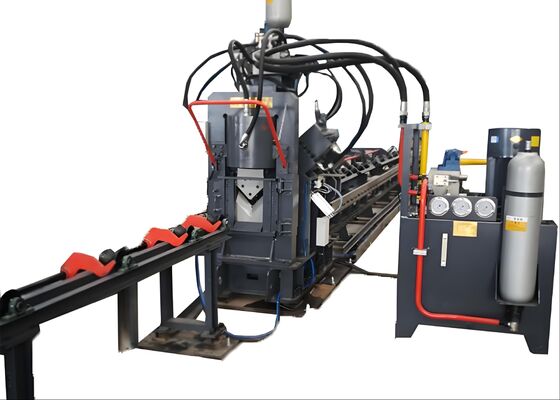

يتكون خط الإنتاج هذا من ستة مكونات رئيسية: قسم تحميل قطعة العمل، قسم التغذية، الماكينة الرئيسية، قسم تفريغ قطعة العمل النهائية، قسم التحكم الكهربائي،ووحدة الطاقة الهيدروليكية.

معايير المنتج:

الخصائص والجزءات:

1قسم التغذية

يتكون قسم التغذية من قناة تغذية و عربة تغذية CNC.

قناة التغذية: يشمل هذا أدوات النقل والأسقف والرفوف والدلائل الخطيّة الدقيقة وعجلات تحديد المواقع الجانبيّة.

عربة التغذية CNC: تتكون من محرك سيرفو ، وسرعة مدفوعة ، وشريط مزامن ، وإطار عربة التغذية ، وقضيب التشبيك ، ومخالب التشبيك.

يتم وضع قطعة العمل في البداية يدويًا في المشبك ، ثم يتم نقل مشبك التغذية تلقائيًا بواسطة المحرك الخدمي إلى الآلة الرئيسية للجرح والقص ،اتباع التعليمات المقدمة من الكمبيوتر.

2آلة المضيف

يتكون هذا القسم من وحدة الضغط ووحدة الكتابة ووحدة الدعم ووحدة ثقب الجانب ووحدة القص.

وحدة الضغط: تم تصميم هذه الوحدة لتثبيت قطعة العمل ، ومنع أي انحراف ، ومقاومة القوى التي تولد أثناء عمليات الخنق والقص.

وحدة الطباعة: تتكون وحدة الطباعة من قاعدة آلة ثابتة، أسطوانة زيت تحرك القاعدة، أسطوانة رأس القوة الهيدروليكية،أسطوانة ذات أربعة مواقع تسهل إعادة وضع مربعات الحروف الأربعةوآلية ضبط يدوية.

الوحدة الداعمة: أثناء تغذية المواد ، يتم وضع الوحدة الداعمة أعلى من وحدات الخرق والطبع لمنع الصلب الزاوي من ضرب الشفرة السفلية. عند الخرق ، يتم وضع الوحدة الداعمة في مكان أعلى من وحدات الخرق والطبع.يتم تخفيض وحدة الدعم إلى أسفل وحدات الاختبار والكتابة لضمان جودة الكتابةعمليات القطع والطحن والقص.

وحدة الخرق: تتكون هذه الوحدة من ثلاثة مواقع للخرق على كل جانب. يمكن تزويد كل موقف بأقسام مختلفة من رؤوس الخرق وفقًا لمواصفات العميل.يتم تشغيل تحديد المواقع الخنس بواسطة محرك الخدمة عن طريق خرطوشة الكرة والسكك الحديدية المربعةيضمن دقة عالية في تحديد المواقع.

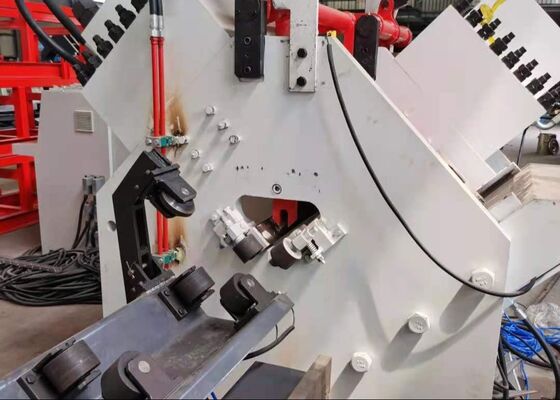

وحدة القص: تتكون هذه الوحدة من جسم الإطار، أسطوانة الطاقة الهيدروليكية، مربع سكين أعلى، مربع سكين أسفل، آليات الترجمة، مكونات الصحافة، وأجزاء تحمل.الآلة قادرة على قطع الزاوية الفولاذ، والصلب القناة، والصفائح عن طريق استبدال مختلف قطع الطحن.

تم تصميم جهاز التغذية لمنع صلب الزاوية من الاتصال بالشفرة السفلية. ويمكن تحقيق قطع ثلاثة ملفات تعريف مختلفة عن طريق تغيير القوالب المقابلة.

3وحدة تفريغ القطعة المهيأة

تتكون هذه الوحدة من عجلة دعم قطعة العمل وعجلة دعم.

من خلال الضغط على الزر ، يمكن طرد قطعة العمل إلى الجانب الأيسر أو الأيمن ، وفقًا لمواصفات العميل.

4قسم الطاقة الهيدروليكية
تتميز هذه الآلة بمحطة هيدروليكية مستقلة ، مما يجعل الصيانة أكثر ملاءمة. يتم توصيل جميع مفاصل الأنابيب باستخدام إصلاحات من نوع الحاجز ، مما يمنع بشكل فعال التسرب في المفاصل.يتم دمج الصمامات الهيدروليكية مع كتلة الصمام، باستخدام كل من صمامات الصفائح وصمامات الخرطوشة في نفس الوقت. يتم تكوين الأنابيب لضمان نظام هيدروليكي أكثر تكثيفا،تقليل خسائر خطوط الأنابيب وتحسين كفاءة النظام بالكامل.

5التحكم الكهربائي
نظام التحكم الكهربائي للآلة متقدم ومصمم جيدًا ، ويقدم برمجة مستهلك سهلة للقطعة التي يسهل تعلمها وتشغيلها.برنامج التحكم يراقب أداء الآلة باستمرارفي حالة وجود خلل في العمل، سيظهر جهاز الرقابة التلفزيونية معلومات مفصلة عن سبب العيب والإجراءات التصحيحية الموصى بها.

هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية في صناعة أبراج الفولاذ الزاوية، تسمح للمستخدمين بتقييم مباشرة نوعية المعداتوالصناعةأنها توفر مرجعية ملموسة لتقييم أداء الآلة وامتثالها لمعايير الإنتاج المحددة، وبالتالي دعماتخاذ القرارات القائمة على البيانات للتطبيقات المستقبلية.

في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث يجب أن تتحمل الأبراج ظروف الطقس الشديدة والحمل الكبير ،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية التي تشكل هيكل البرجيقوم بتنفيذ عمليات الحفر والطبع بشكل موثوق بها على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الأساسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام للأبراج.
