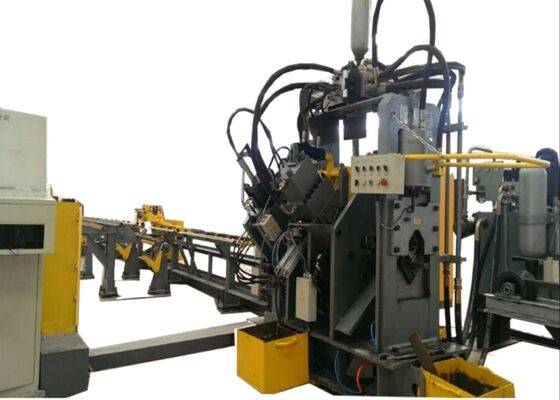

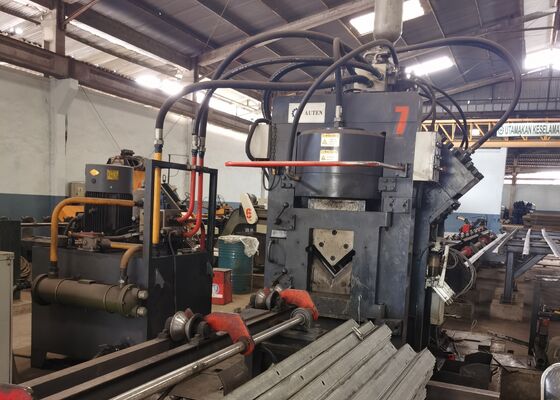

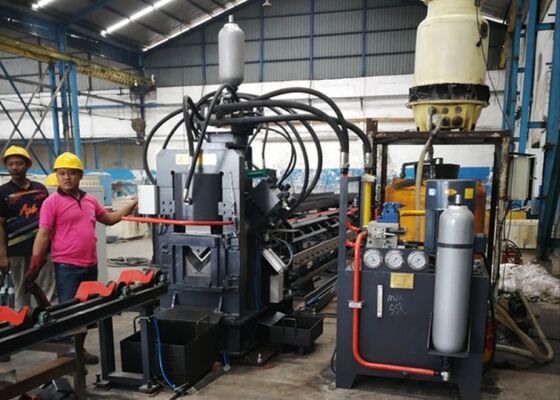

آلة ثقب وقطع الصلب الزاوي المعدني CNC بثلاث ثقوب لكل جانب، موديل JNC1616

3 لكمات لكل جانب CNC زاوية الصلب معدن طعن قطع آلة خط النموذج JNC1616

مقدمة المنتج

الجهاز هو خط إنتاج آلي مصمم لتمييز، وطعن (ثقوب دائرية وبيضاوية) ، وتقطيع الفولاذ الزاوية.يستخدم في المقام الأول في الصناعات مثل تصنيع برج الفولاذ الزاوية، وسائط الطاقة الكهربائية، وحلول التخزين الهيكلي، وبناء الهياكل الفولاذية، من بين أمور أخرى.

المكون الرئيسي:

تتكون هذه الآلة في المقام الأول من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، عربة إدخال CNC، وحدة ثقب، وحدة وضع علامة، وحدة قطع،ناقل إفراغ، وكذلك الأنظمة الهيدروليكية والكهربائية والهوائية، من بين المكونات الأخرى.

معايير المنتج:

الخصائص والجزءات:

1قسم التحميل:

يتكون نظام التحميل في المقام الأول من طاولة نقل أفقية ووحدة تحميل دوارة.
(1) يتم تشغيل طاولة النقل الأفقية بواسطة العجلات المعدنية والسلاسل ، مما يضمن مزامنة ثلاث سلاسل مجهزة بم blocks shift.هذا الإعداد يضمن التشغيل المستقر والمنخفضة الضوضاء أثناء نقل الفولاذ الزاوية.
(2) وحدة التحميل الدورية مدفوعة أيضاً بالعجلات الدوارة والسلاسل، وذلك باستخدام عمود طويل وربط مخصص لمزامنة الذراعين الثلاثة الدورية المجهزة بمخالب استرداد.الوظيفة الرئيسية لهذا النظام هو نقل الفولاذ الزاوية من الحوض على جدول المواد إلى قناة التغذية.

2قسم التغذية:

يتكون نظام التغذية بشكل رئيسي من قناة التغذية ووحدة عربة CNC.
(1) تتكون قناة التغذية من أدوات نقل، وقابضات، وقاعدات نقل، وممرات نقل.
(2) تتضمن عربة التغذية الجسم المتحرك ، والشريط ، وسيلندرة التشغيل ، وسيلندرة التأرجح ، ومحرك الخدمة ، ومدمج. خلال التشغيل ،تتحرك عربة التغذية على طول السكك الحديدية على الطائرة وجانب رف القيادة في قناة التغذية، مع العقدة اتباع الأوامر المقدمة من الكمبيوتر.

3مكونات الجهاز الرئيسية:

يتكون النظام الأساسي من وحدة ضغط الصلب الزاوي ووحدة العلامة ووحدة الخرق ووحدة القطع.
(1) الوظيفة الرئيسية لوحدة الضغط هي تطبيق الضغط على الفولاذ الزاوية، ومنع أي انحراف وبالتالي القضاء على الاختلافات الدقة المحتملة.
(2) تم تصميم وحدة العلامة لتسهيل التغييرات الموضعية داخل مربع من أربع أحرف.انها علامات الفولاذ الزاوية في مواقع محددة على أساس الرسميتم تضمين آلية ضبط يدوية، مما يسمح بسهولة إعادة وضع رأس الشخصية لضمان التوافق مع مواصفات الصلب الزاوية المختلفة.
(3) يتم تجهيز وحدة الخرق بثلاثة مواصفات مختلفة من الخراطيم على كل جانب، مع كل خراطيم يحتوي على أسطوانة الهواء.يتم تجهيز قضيب المكبس من كل أسطوانة الهواء مع كتلة وسادة، وضعت بين قضيب الخنق ورأس الضغط من الاسطوانة الهيدروليكية. استنادا إلى أوامر الكمبيوتر، يتم اختيار الخنق المناسب تلقائيا،تشغيل أسطوانة الهواء المقابلة لدفع كتلة الوسادة المعينة، وبالتالي تمكين عملية اختيار الخنس.
(4) تتكون وحدة القص من هيكل من نوع الإطار ، وسائط القص ، وآلية الشفرة العليا ، وآلية الشفرة السفلية.آلية الشفرة السفلية قابلة للتعديل لاستيعاب سمك الفولاذ بزاوية مختلفة، وضمان أداء القطع الأمثل.

4إفراج المنتجات النهائية:
يتكون النظام من عجلة دعم قطعة العمل وسيلندرة دوارة. باستخدام زر التحكم على لوحة التحكم،يتم تدوير قطعة العمل المصنعة ووضعها على الجانب الأيسر أو الأيمن حسب الاقتضاء.

5المحطة الهيدروليكية:
تتضمن المحطة الهيدروليكية خزان زيت ومجموعات مضخات ضغط عالية ومنخفضة الضغط ومبرد ومجموعة صمام رئيسي ومجموعات صمام التحكم الأخرى.وظيفتها الرئيسية هي توفير الطاقة إلى الأسطوانات الهيدروليكية للآلةيستخدم نظام التبريد تقنية تبريد الزيت للحفاظ على درجة حرارة الزيت المثلى وضمان أداء التبريد الفعال.

6نظام التحكم الكهربائي:
يتكون نظام التحكم الكهربائي من خزانة التحكم الكهربائية، وصندوق التشغيل، ومحطة تشغيل متنقلة.

(1) يتم تجهيز الكمبيوتر المضيف ببرنامج التحكم الذي يسهل إدخال معايير المعالجة للبرمجة.كما أنها قادرة على التعرف على ملفات البرمجة التي تم إنشاؤها من قبل أنظمة CAD أو CAM.

(2) يستخدم النظام وحدة تحكم Mitsubishi PLC من اليابان كوحدة تحكم أساسية ، متكاملة مع وحدة CNC ذات ثلاثة محاور. يشكل هذا الإعداد حلقة تحكم الموقف بالتنسيق مع X ، A ،أجهزة خدمة المحور B، مما يضمن التكامل السلس بين PLC و CNC ، وبالتالي تحسين موثوقية النظام بشكل كبير.

(3) يستخدم نظام القيادة للمحاور X و A و B محركات سيرفو متغيرة متقدمة بدون فرش ، مما يضمن تحديد المواقع السريع والدقيق مع صفر متطلبات الصيانة.

(4) برنامج التحكم يراقب أداء الآلة باستمرار. في حالة عطل، يوفر النظام تشخيصًا مفصلًا.بما في ذلك السبب الجذري والإجراءات التصحيحية الموصى بها.

هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية في صناعة أبراج الصلب الزاوية، تسمح للمستخدمين بتقييم مباشرة نوعية المعدات، ودقة،والصناعةفهي بمثابة نقطة مرجعية ملموسة لتقييم أداء الآلة وامتثالها لمعايير الإنتاج المعمول بها، وبالتالي دعماتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث الأبراج تتحمل الظروف الجوية القاسية والحمل الكبير،هذه المعدات حاسمة لمعالجة مكونات الفولاذ الزاوية التي تشكل العمود الفقري للأبراجيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرىضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام وسلامة الأبراج.
