تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية (مم): | 50x50x4~200x200x20 |
|---|---|---|---|
| الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x20 | قوة اللكم (كيلو نيوتن): | 1000/1200 |
| قوة الوسم (كيلو نيوتن): | 1000/1200 | قوة القطع (كيلو نيوتن): | 2200/4300 |
| الأعلى. طول فارغ (م): | 14 | الأعلى. طول الانتهاء (م): | 12 |
| إبراز: | 80m/Min آلة قطع CNC الخرسانة,آلة القطع CNC,زاوية الفولاذ CNC حفر آلة القطع |
||

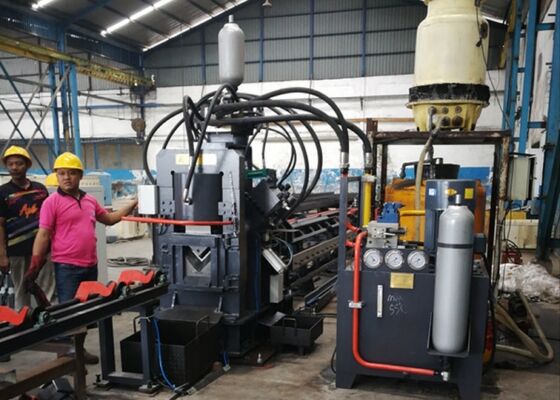

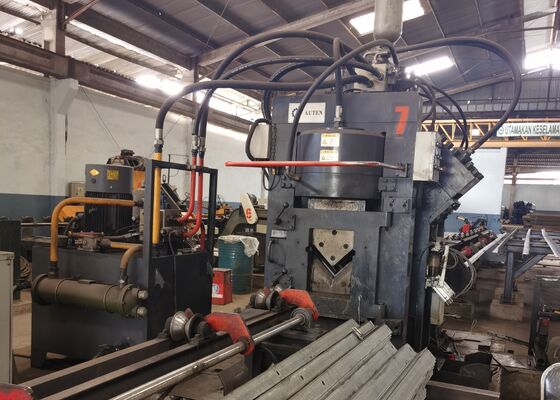

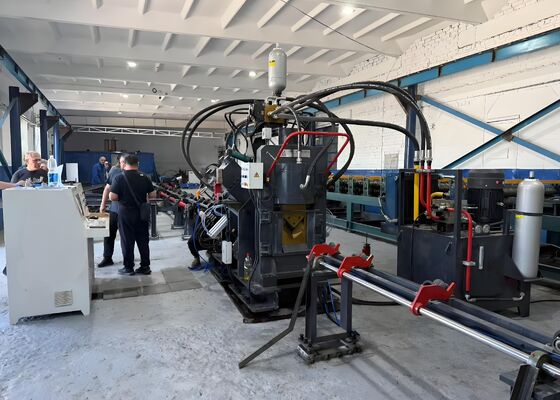

آلة قطع وتثقيب CNC بسرعة تغذية قصوى 80 مترًا في الدقيقة لصناعة الصلب الزاوي
مقدمة المنتج:
تجمع هذه المعدات بين وظائف التثقيب والطباعة والقص للصلب الزاوي والصلب القناتي والألواح. باستخدام آلة واحدة، يمكن إجراء ثلاث عمليات مميزة على هذه الأنواع الثلاثة من المواد المعدنية.
هيكل الآلة:
يتكون خط الإنتاج هذا من ستة مكونات: قسم تحميل قطعة العمل، قسم التغذية، الآلة الرئيسية، قسم تفريغ قطعة العمل النهائية، نظام التحكم الكهربائي، ووحدة الطاقة الهيدروليكية.
معلمات المنتج:
| الموديل | JNC2020 |
| حجم الزاوية (مم) | 50×50×4~200×200×20 |
| الحد الأقصى للتثقيب (القطر × السماكة) (مم) | Φ26×20 |
| قوة التثقيب (كيلو نيوتن) | 1000/1200 |
| قوة الوسم (كيلو نيوتن) | 1000/1200 |
| قوة القطع (كيلو نيوتن) | 2200/4300 |
| الحد الأقصى لطول القطعة الفارغة (م) | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 12 |
| عدد الثقوب في كل جانب | 3 |
| مجموعة حروف الوسم | 4 |
| عدد الحروف في المجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو شفرة مفردة |
| طريقة التبريد | تبريد بالماء/تبريد بالهواء/مبرد زيت |
| الحد الأقصى لسرعة التغذية (متر/دقيقة) | 80 |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات |
| البعد الكلي (م) | حوالي 32×7×3 |
| يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
الميزات والمكونات:
1. قسم التغذية
يتكون قسم التغذية من قناة تغذية وعربة تغذية CNC.
قناة التغذية: تشمل بكرة ناقلة، دعامات دعم، إطار، أدلة خطية دقيقة، وعجلات تحديد الموضع الجانبي.
عربة تغذية CNC: تتكون من محرك سيرفو، ترس قيادة، حزام تزامن، إطار عربة، قضيب تثبيت، وفكوك تثبيت.
يتم وضع قطعة العمل يدويًا في البداية في المشبك، ثم يتم دفع مشبك التغذية تلقائيًا بواسطة محرك السيرفو إلى الآلة الرئيسية للتثقيب والقص، وفقًا للتعليمات المقدمة من نظام التحكم.
2. الآلة الرئيسية
يتكون هذا المكون من وحدة ضغط، وحدة طباعة، وحدة دعم، وحدة تثقيب جانبي، ووحدة قص.
وحدة الضغط: مصممة لتثبيت قطعة العمل، ومنع أي انحراف، ومقاومة القوى المتولدة أثناء التثقيب والقص.
وحدة الطباعة: تتضمن قاعدة آلة ثابتة، أسطوانة زيت تحرك القاعدة، أسطوانة رأس طاقة هيدروليكية، أسطوانة رباعية المواقع تسهل نقل أربع صناديق أحرف، وآلية ضبط يدوية.
وحدة الدعم: أثناء تغذية المواد، يتم وضع وحدة الدعم أعلى من وحدات التثقيب والطباعة لمنع الصلب الزاوي من الاصطدام بالشفرة السفلية. عند التثقيب، تنخفض وحدة الدعم لضمان جودة الطباعة والتثقيب والقص.
وحدة التثقيب: تتميز هذه الوحدة بثلاثة مواضع تثقيب على كل جانب. يمكن تجهيز كل موضع برؤوس تثقيب بأقطار مختلفة وفقًا لمواصفات العميل. يتم تشغيل تحديد موضع التثقيب بواسطة محرك سيرفو عبر برغي كروي وقضيب مربع، مما يضمن دقة عالية في تحديد الموضع.
وحدة القص: تتكون هذه الوحدة من إطار، أسطوانة طاقة هيدروليكية، صندوق سكين علوي، صندوق سكين سفلي، آلية نقل، مكونات ضغط، ونظام مناولة المواد. الآلة قادرة على قطع الصلب الزاوي والصلب القناتي والألواح عن طريق استبدال قوالب القطع بتكوينات مختلفة.
تم تصميم نظام التغذية لمنع الصلب الزاوي من ملامسة الشفرة السفلية. يمكن قطع ثلاثة مقاطع مختلفة عن طريق تغيير القوالب الخاصة بها.
3. وحدة تفريغ قطعة العمل النهائية
تتكون هذه الوحدة من بكرة دعم قطعة العمل وعمود الدعم.
بالضغط على الزر، يمكن إخراج قطعة العمل إلى الجانب الأيسر أو الأيمن، حسب متطلبات العميل.
4. قسم الطاقة الهيدروليكية
تستخدم هذه الآلة محطة هيدروليكية مستقلة، مما يوفر سهولة الصيانة. يتم إجراء توصيلات الأنابيب باستخدام وصلات من نوع الحلقات، مما يلغي بشكل فعال خطر تسرب الوصلات. يتم دمج الصمامات الهيدروليكية من خلال كتلة صمامات، باستخدام صمامات لوحية وصمامات خرطوشة في وقت واحد. يتم ترتيب الأنابيب بشكل مدمج، مما يضمن نظامًا هيدروليكيًا أكثر كفاءة مع الحد الأدنى من فقدان خطوط الأنابيب، وبالتالي تحسين الأداء العام للنظام.
5. التحكم الكهربائي
نظام التحكم الكهربائي للآلة متقدم ومصمم بشكل منطقي، مع واجهة برمجة سهلة الاستخدام وسهلة التعلم والتشغيل. يراقب برنامج التحكم باستمرار تشغيل الآلة. في حالة حدوث عطل، توفر شاشة CRT معلومات مفصلة عن سبب الخطأ وتقدم إرشادات حول الإجراءات التصحيحية.
هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية السائدة في صناعة أبراج الصلب الزاوي، تسمح للمستخدمين بتقييم جودة المعدات ودقتها وحرفيتها بشكل مباشر. إنها بمثابة مرجع ملموس لتقييم أداء المعدات ومدى امتثالها لمعايير الإنتاج المعمول بها، وبالتالي تمكين اتخاذ قرارات مستنيرة ومدعومة بالبيانات للتطبيقات المستقبلية.
في بناء خطوط نقل الطاقة فائقة الجهد (UHV) - حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والأحمال الثقيلة - تعتبر هذه المعدات ضرورية لمعالجة مكونات الصلب الزاوي التي تشكل الإطار الأساسي للبرج. إنها تؤدي بشكل موثوق عمليات الحفر والختم على الصلب الزاوي المستخدم في أجسام الأبراج، والأذرع المتقاطعة، والعناصر الهيكلية الحيوية الأخرى، مما يضمن أبعادًا دقيقة واتصالات آمنة تدعم الاستقرار العام للأبراج.
