تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~250×250×32 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000/1200 | عدد مجموعة الأحرف: | 4 |
| رقم الشخصية: | 18 | حجم الحرف (مم): | 14*10*19 |
| محاور CNC: | 3 | الأبعاد الكلية (م): | 32x7x2.5 |

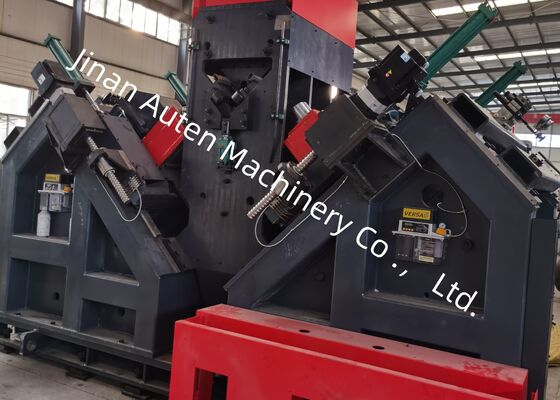

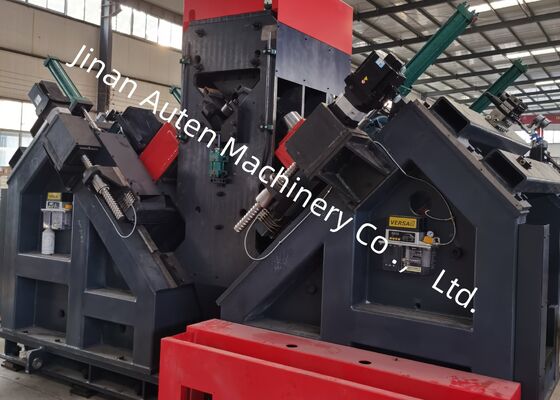

مكونات البرج الحديدي تصنيع زاوية الصلب معدات الحفر CNC النموذج JNC2532
استخدام المنتج:
تم تصميم خط الإنتاج لتمييز وحفر المكونات المستخدمة في أبراج نقل الطاقة، وبنية التحتية للاتصالات، وأطر الصلب.
خصائص هيكل المنتج:

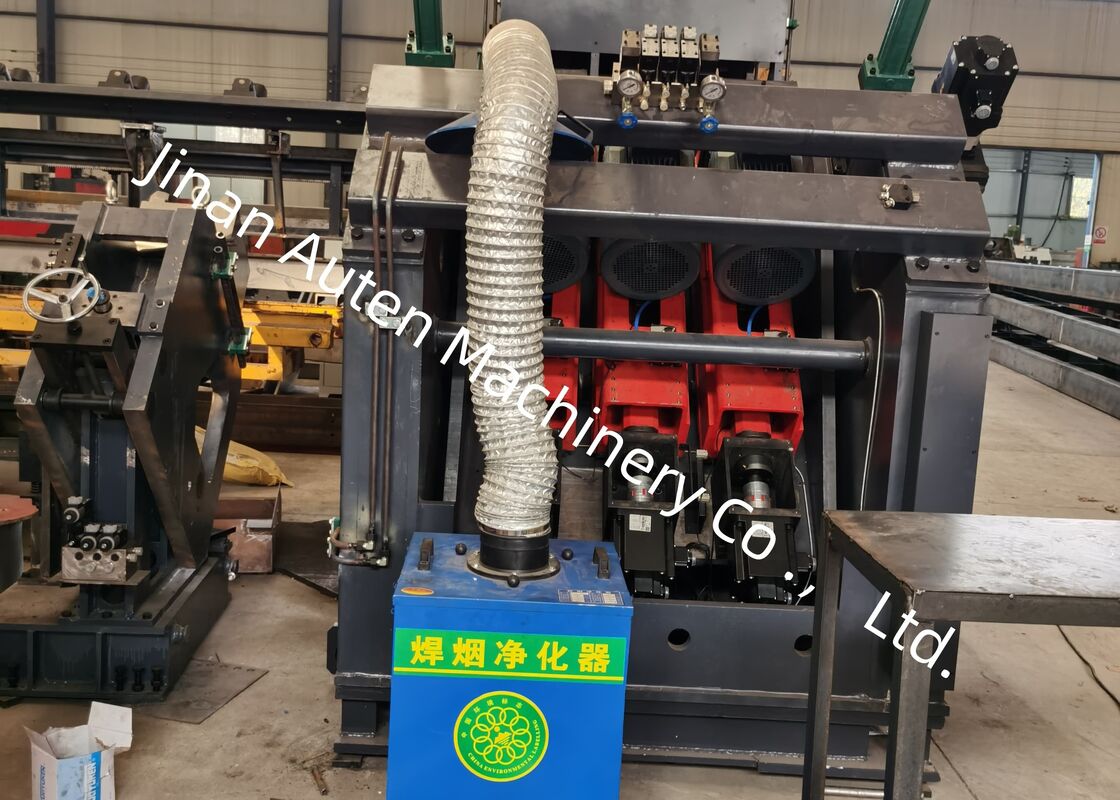

تتكون الآلة أساسًا من منصة تغذية جانبية ، وآلية تغذية الانقلاب ، وقناة تغذية ، ونظام وضع علامة على عربة CNC ، ووحدة كتابة ، ووحدة حفر ، ووحدة ضغط ،ناقل المواد النهائيةنظام هيدروليكي، نظام هوائي، نظام تحكم، ومكونات أخرى ذات صلة.
المعلمات الرئيسية:
| النموذج | JNC2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | / |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | ضبط المحول بدون خطوة |
| السرعة القصوى للثقب (m/min) | / |
| محاور CNC | 3 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تبريد خارجي |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 32x7x2.5 |
خصائص المنتج:
1يتكون خط المعالجة هذا من ناقل عرضي ، ناقل انقلاب ، ناقل إدخال ، ناقل إدخال CNC ، وحدتين حفر ، وحدة وضع علامة ، ناقل تفريغ تلقائي ،مع المحطة الهيدروليكية المرتبطة بها ونظام التبريد الكهربائيإنه يدمج تكنولوجيا CNC ومحركات servo لتغذية المواد ، مما يضمن كفاءة متفوقة ودقة قطعة العمل المتسقة.
2يتم وضع وحدة الحفر على كل جانب، مع كل وحدة مصممة لاستيعاب ثلاثة حفر من أحجام مختلفة.ضمان وضع الثقب بدقة.
3يتم ضبط سرعة دوران جميع المواسير باستمرار عبر محول ، في حين أن سرعات التغذية متغيرة بشكل لا نهائي من خلال صمامات التحكم في السرعة.,التغذية التشغيلية، والانسحاب السريع من المواسير الآلية بالكامل.
4يتم تجهيز خط الحفر بوحدة علامة واحدة ، مما يسمح بتحديد مواقع العلامة المسبقة بسهولة.وعملية التغذية للحفر كلها تعمل بواسطة النظام الهيدروليكييتم الحصول على المكونات الرئيسية من الموردين الدوليين المشهورين. يتم دمج نظام تبريد متكرر لتحسين عمر الممارسات.
5كل من عمليات العلامة والحفر الآلية بالكامل. يتم طرد المكونات النهائية عن طريق نظام التحول الهوائي،الحد من الضغوط البدنية على المشغلين وتقديم مزايا كبيرة على الشركات المصنعة المتنافسة.
6يتألف نظام التحكم من الكمبيوتر الرئيسي، المحركات الخدمية، PLC، مفاتيح المراقبة الخارجية، وغيرها من المكونات المرتبطة بها.يتم إنشاء برنامج المعالجة تلقائيًابالإضافة إلى ذلك ، يمكن حفظ البرنامج واسترداده وعرضه ونقله بناءً على رقم القطعة.
7يتم تزويد خط التصنيع بآلية دعم وضغط لتلبية متطلبات معالجة الزوايا ذات درجات أكبر من الانحناء.
وتشمل هذه العينات مجموعة واسعة من المواصفات القياسية وأنماط الثقوب للصلب الزاوي المستخدم في بناء أبراج خطوط النقل.تسمح للمستخدمين المحتملين أو المفتشين بتقييم أداء التشغيل للمعدات بصرياًتقدم مرجعيات واضحة وملموسة لتحديد ما إذا كانت المعدات تلبي معايير التصنيع اللازمة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث يجب أن تتحمل أبراج النقل ظروف الطقس القاسية والحمل الكبير ،هذه المعدات تلعب دورا حيويا في معالجة مكونات الفولاذ الزاوية التي تشكل الأبراج الأساسية الهياكل تحملتقوم بإجراء عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان الأبعاد الدقيقة وأداء الاتصال الموثوق بهوهذا بدوره يضمن الاستقرار الهيكلي على المدى الطويل لأبراج الإرسال طوال حياتها الخدمية.
