تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | CNC | محطات الموت: | 4 |

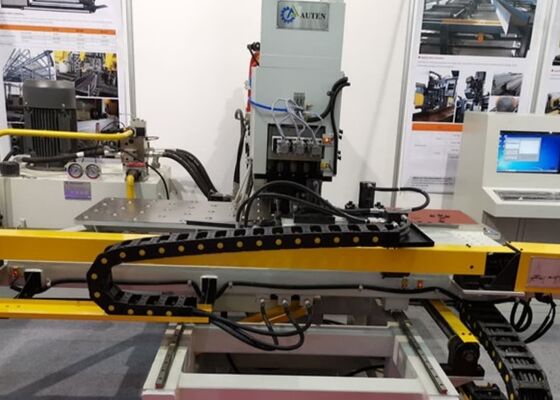

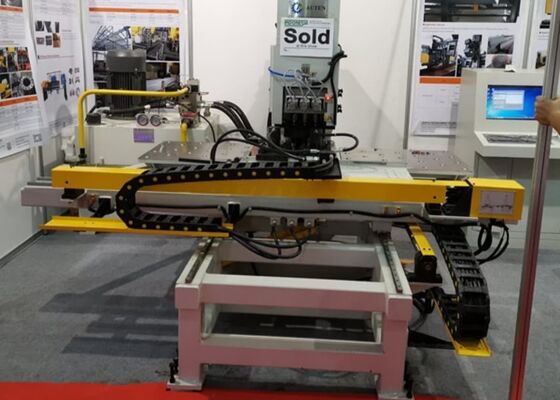

شركات تصنيع الصلب آلة ثقب وحفر هيدروليكية CNC مجمعة للاستخدام في الصلب الإنشائي
الصناعة المطبقة:
آلة CNC متخصصة للغاية مصممة لثقب ووسم الصفائح الفولاذية في صناعة أبراج الصلب. بالإضافة إلى ذلك، يتم استخدامها لمهام الثقب والوسم المماثلة عبر مجموعة من القطاعات الأخرى.
المكون الرئيسي:
تتكون هذه الآلة من الوحدة الرئيسية، طاولة العمل، نظام التثبيت الهيدروليكي، وحدة الحفر، وحدة الثقب، مصدر الطاقة الهيدروليكي، لوحة التحكم الكهربائية، ونظام التشحيم الآلي.
المواصفات:
| الموديل | BNCZ100 | |
| أقصى حجم لقطعة العمل (مم) | 1500*800 | |
| أقصى قطر للثقب (مم) | Φ26 | |
| أقصى قطر للحفر (مم) | Φ50 | |
| تفتق عمود الحفر | / | |
| سمك اللوح (مم) | الثقب | 5～25 (Q235) |
| الحفر | 40 | |
| قوة الثقب (kN) | 1000/1200 | |
| قوة الوسم (kN) | 800/1200 | |
| الحد الأدنى للمسافة بين الثقب وحافة اللوح (مم) | الثقب | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف (مم) | 14*10*19 | |
| كمية الحرف | 12 | |
| محطات القوالب | 4 | |
| سرعة تغذية الحفر (مم/دقيقة) | 25~280 | |
| شوط عمود الحفر (مم) | 180 | |
| سرعة دوران عمود الحفر (دورة/دقيقة) | 120~560 | |
| وضع البرمجة | برمجة الأوامر، رسم أوتوكاد أو برامج التخطيط | |
| الأبعاد الكلية الطول*العرض*الارتفاع (م) | 3.2*3*2.6 | |
ميزة المنتج:
1. تم تصنيع إطار الآلة باستخدام لحام ألواح من النوع C، مما يضمن صلابة قوية ويوفر مساحة عمل واسعة. وهي مجهزة بثلاث محطات قوالب - اثنتان للثقب وواحدة للوسم - مع تبديل تلقائي لمحطات القوالب. نظام التثبيت متعدد الاستخدامات، يستوعب قطع العمل المختلفة، ويتميز بكتلة مرجعية لتحديد المواقع بدقة. يتم دعم قطعة العمل بواسطة طاولة عمل كروية دوارة. يتم تشغيل محوري X و Y بواسطة محركات سيرفو وأنظمة براغي كروية، مع مراقبة تغذية الموضع بواسطة PLC، مما يسهل التحكم الآلي في عمليات الثقب. يمكن للمشغلين إدخال برنامج قطعة العمل، والذي يمكن إعادة استخدامه للمهام المستقبلية.
2. تدمج الآلة تقنية CNC وتغذية محرك السيرفو، مما يضمن كفاءة محسنة ويحافظ على دقة متسقة لقطع العمل.
3. تم تصميم المكونات الوظيفية الأساسية بتجميع معياري، مما يسمح بالصيانة والإصلاحات السهلة.
4. إنها قادرة على تنفيذ عمليات الثقب والوسم على لوح فولاذي واحد.
5. يوفر النظام برمجة بديهية، ويدعم رسومات CAD ويتكامل بسلاسة مع البرامج التي تم إنشاؤها بواسطة برامج التخطيط. إنه متوافق تمامًا مع ملفات برامج التخطيط TEKLA، بما في ذلك تنسيق NC1.
6. الآلة مجهزة بميزة الكشف عن الأعطال ذاتية التشخيص.
7. يتم تشغيل محوري X و Y بواسطة محركات سيرفو، وبراغي كروية، وأدلة خطية، مما يضمن دقة فائقة.
8. الهيكل الرئيسي مبني بإطار من ألواح الصلب الملحومة على شكل حرف C، مما يوفر صلابة استثنائية ومنطقة تشغيل كبيرة.
9. الآلة مجهزة بثلاث محطات عمل، بما في ذلك محطة وسم واحدة، مع وظيفة تبديل المحطة التلقائي.
10. تم تصميم نظام التثبيت للتعامل مع قطع العمل ذات السماكات المختلفة. باستخدام كتلة صفر مرجعية، يتم دعم قطعة العمل على طاولة عمل محامل كروية.
11. يتم تشغيل محوري X و Y بواسطة محركات سيرفو، وبراغي كروية، وأدلة خطية عالية الدقة، مدعومة بنظام CNC ثنائي المحور لضمان التحكم الدقيق في موضع الثقب.
12. سير عمل المعالجة بأكمله مؤتمت بالكامل، ويتطلب من المشغل ببساطة إدخال رسم قطعة العمل في الكمبيوتر.

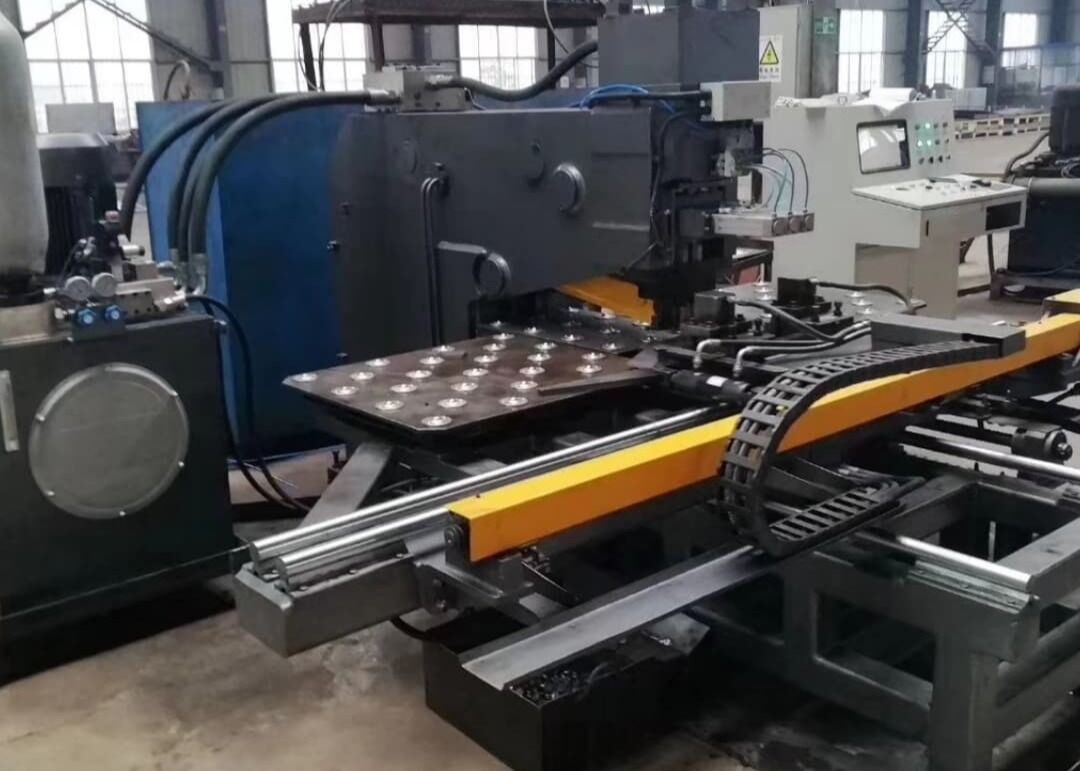

تفاصيل الآلة:
تم تصميم نظام تشغيل المعادن المتخصص هذا خصيصًا لتنفيذ عمليات الثقب والوسم والحفر على الصفائح الفولاذية المستخدمة في صناعة أبراج الصلب. يضمن دقة تصنيع استثنائية، ويلبي متطلبات التفاوت الصارمة ومواصفات التشطيب السطحي. بالإضافة إلى قطاع أبراج الصلب، توفر هذه المعدات متعددة الاستخدامات قدرات موثوقة للثقب والحفر والوسم للصفائح المعدنية عبر مجموعة واسعة من الصناعات. إنها تقدم باستمرار إنتاجية تشغيل عالية ومعالجة دقيقة لجميع أنواع قطع العمل المعدنية، وبالتالي تحسين كفاءة سير العمل وتحسين جودة المنتج في تطبيقات صناعية متنوعة.
