تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية (مم): | 40x40x3~160x160x16 |
|---|---|---|---|
| الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x16 | قوة اللكم (كيلو نيوتن): | 1000 |
| قوة الوسم (كيلو نيوتن): | 1000 | قوة القطع (كيلو نيوتن): | 3000 |
| الأعلى. طول فارغ (م): | 14 | الأعلى. طول الانتهاء (م): | 12 |

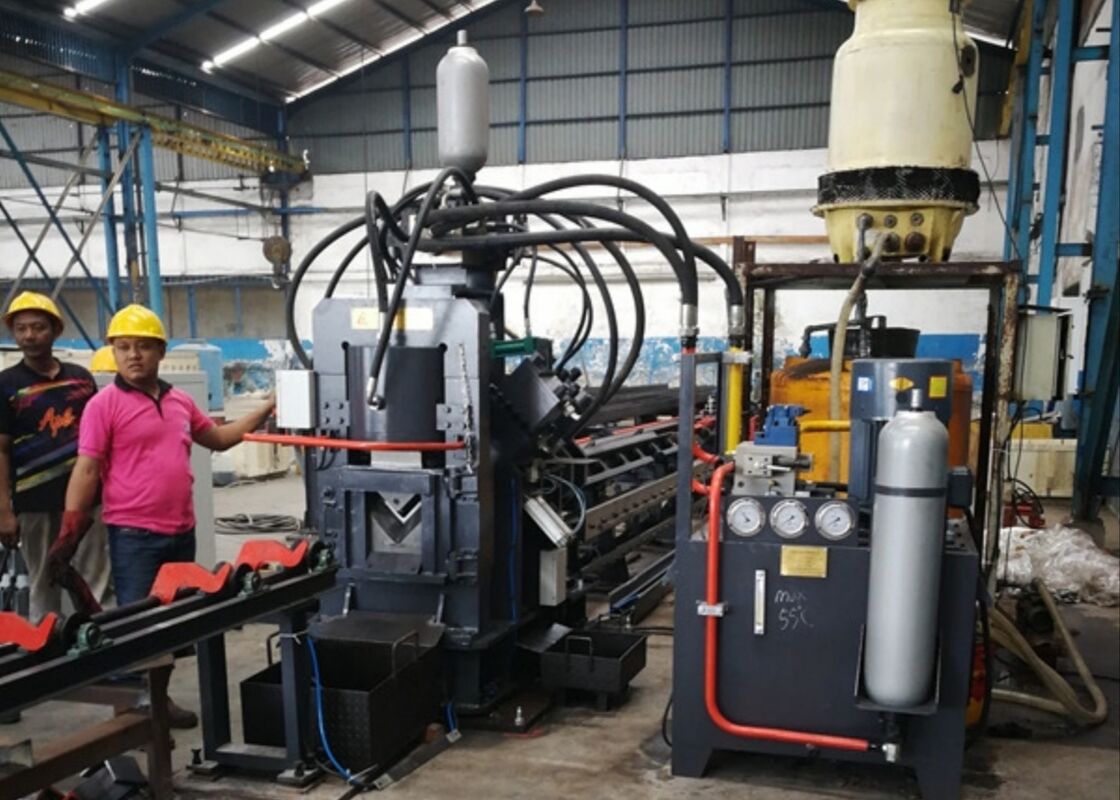

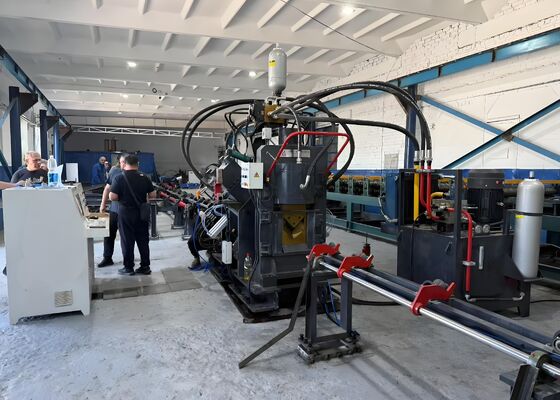

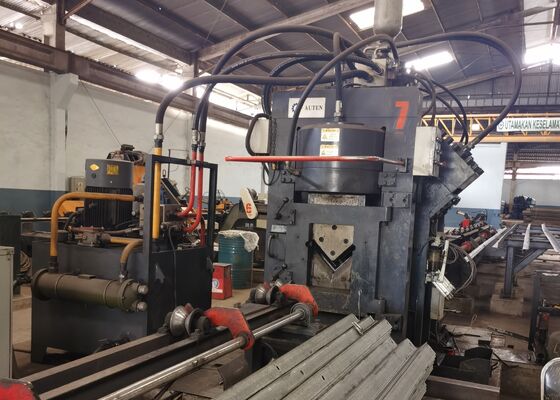

النموذج JNC1616 معدات التصنيع الزاوية CNC برج خط نقل الطاقة الكهربائية
مقدمة المنتج
هذه الآلة هي خط إنتاج آلي مصمم لتمييز، وطعن (ثقوب دائرية، ثقوب بيضاوية) وقطع الفولاذ الزاوي،تستخدم في المقام الأول في الصناعات مثل تصنيع أبراج الفولاذ الزاوية، وسائط الطاقة الكهربائية، وحلول التخزين الهيكلي، وبناء الهياكل الفولاذية، من بين أمور أخرى.
المكون الرئيسي:
تتكون هذه الآلة أساسا من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، ناقل إدخال CNC، وحدة ثقب، وحدة وضع علامة، وحدة قطع، ناقل تفريغ،جنبا إلى جنب مع الهيدروليكية، والأنظمة الكهربائية والهوائية، من بين المكونات الأخرى.
معايير المنتج:
| النموذج | JNC1616 |
| حجم الزاوية (ملم) | 40×40×3~160×160×16 |
| الحد الأقصى للضرب (قطر × ث) (ملم) | Φ26х16 |
| قوة الضرب (ك.إن) | 1000 |
| قوة العلامة (kN) | 1000 |
| قوة القطع (kN) | 3000 |
| أقصى طول الفراغ (م) | 14 |
| أقصى طول للأجزاء النهائية (م) | 12 |
| لكمات لكل جانب | 3 |
| مجموعة من حروف التسجيل | 4 |
| عدد الحروف لكل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| محاور CNC | 3 |
| وضع القطع | شفرة واحدة |
| طريقة التبريد | تبريد المياه/تبريد الهواء/باردة الزيت |
| سرعة التغذية القصوى (m/min) | 80 |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | حوالي 32x7x3 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
الخصائص والجزءات:
1قسم التحميل:
يتكون نظام التحميل في المقام الأول من طاولة نقل أفقية ووحدة تحميل دوارة.
(1) يتم تشغيل طاولة النقل الأفقية بواسطة العجلات المعدنية والسلاسل ، مما يضمن مزامنة ثلاث سلاسل مجهزة بم blocks shift.هذه الآلية تضمن التشغيل المستقر ومنخفضة الضوضاء خلال نقل الفولاذ الزاوية.
(2) يتم أيضاً تشغيل وحدة التحميل الدوارة بواسطة العجلات الدوارة والسلاسل، وذلك باستخدام عمود طويل وربط مخصص لتحقيق مزامنة ثلاثة ذراع دوارة مع مخالب استرداد.الوظيفة الرئيسية لهذا النظام هي نقل الفولاذ الزاوية من الحوض على جدول المواد إلى قناة التغذية.
2قسم التغذية:
يتكون نظام التغذية بشكل رئيسي من قناة التغذية ووحدة عربة CNC.
(1) تتكون قناة التغذية من عجلات نقل ، وأقواس ، ومصاعد نقل ، ومسارات نقل.
(2) تتضمن عربة التغذية الجسم المتحرك ، والشريط ، وسيلندرة التشغيل ، وسيلندرة التأرجح ، ومحرك الخدمة ، ومدمج. خلال التشغيل ،تتحرك عربة التغذية على طول السكك الحديدية على الطائرة وجانب رف القيادة في قناة التغذية، مع العقدة اتباع التعليمات المقدمة من الكمبيوتر.
3مكونات الجهاز الرئيسية:
يتكون النظام الأساسي من وحدة ضغط الصلب الزاوية ووحدة العلامة ووحدة الاختراق ووحدة القص.
(1) الوظيفة الرئيسية لوحدة الضغط هي تطبيق الضغط على الفولاذ الزاوي لمنع أي انحراف ، وبالتالي القضاء على أخطاء الدقة المحتملة.
(2) تم تصميم وحدة العلامة لتمكين تبادل المواقف داخل مربع من أربع أحرف.انها علامة الفولاذ الزاوية في المواقع المحددة وفقا للرسمبالإضافة إلى ذلك ، يتم دمج آلية ضبط يدوية لتسهيل إعادة وضع رأس الشخصية بسهولة ، مما يضمن التوافق مع مواصفات الصلب الزاوية المختلفة.
(3) يتم تجهيز وحدة الخرق بثلاثة مواصفات مختلفة من الخراطيم على كل جانب، مع كل خراطيم يحتوي على أسطوانة الهواء.يتم تجهيز قضيب المكبس من كل أسطوانة الهواء مع كتلة وسادة، وضعت بين قضيب الاختبار ورأس الضغط من الاسطوانة الهيدروليكية. وفقًا لتعليمات الكمبيوتر ، يتم اختيار الاختبار المناسب تلقائيًا ،الذي يؤدي إلى إطلاق أسطوانة الهواء المقابلة لدفع كتلة الوسادة المعينة، وبالتالي تمكين عملية اختيار الخنس.
(4) تتكون وحدة القص من هيكل من نوع الإطار ، وسائط القص ، وآلية الشفرة العليا ، وآلية الشفرة السفلية.آلية الشفرة السفلية قابلة للتعديل لاستيعاب سمك الفولاذ بزاوية مختلفة، وضمان جودة القطع المثلى
4إفراج المنتجات النهائية:
يتكون النظام من عجلة دعم قطعة العمل وسيلندر دوار.يتم تدوير قطعة العمل المصنعة ووضعها على الجانب الأيسر أو الأيمن.
5المحطة الهيدروليكية:
تتكون المحطة الهيدروليكية من خزان زيت، ومجموعات مضخات ضغط عالية ومنخفضة الضغط، ومبرد، ومجموعة صمام رئيسي، ومجموعات صمام التحكم الأخرى.وظيفتها الرئيسية هي لتزويد الطاقة إلى أسطوانات الهيدروليكية للآلةيستخدم نظام التبريد تكنولوجيا تبريد الزيت لضمان تنظيم درجة حرارة الزيت وأداء التبريد.
6نظام التحكم الكهربائي:
يتكون نظام التحكم الكهربائي من خزانة التحكم الكهربائية، وصندوق التشغيل، ومحطة تشغيل متنقلة.
(1) يتم تجهيز الكمبيوتر المضيف ببرنامج التحكم، مما يسمح بإدخال معايير المعالجة للبرمجة.الكمبيوتر قادر أيضا على التعرف على ملفات البرمجة التي تم إنشاؤها من قبل أنظمة CAD أو CAM.
(2) يستخدم النظام وحدات التحكم المركزية لشركة Mitsubishi PLC من اليابان، متكاملة مع وحدة CNC ذات ثلاثة محاور. يشكل هذا التكوين حلقة تحكم في الموقف بالتعاون مع X، A،أجهزة خدمة المحور B، مما يضمن التكامل السلس بين PLC و CNC ، مما يعزز بشكل كبير موثوقية النظام.
(3) يستخدم نظام القيادة للمحاور X و A و B محركات سيرفو متغيرة متطورة بدون فرش ، مما يضمن تحديد المواقع السريع والدقيق ولا يتطلب صيانة.
(4) يراقب برنامج التحكم بشكل مستمر عملية الجهاز. في حالة وجود عيب، سيعرض النظام تشخيصًا مفصلًا.بما في ذلك سبب المشكلة والإجراءات التصحيحية الموصى بها.
هذه العينات، التي تعكس المواصفات القياسية وظروف المعالجة الشائعة في قطاع أبراج الفولاذ الزاوية، تمكن المستخدمين من تقييم نوعية المعدات مباشرة، ودقة،والحرفيةوهي بمثابة مقياس ملموس لتقييم أداء المعدات وامتثالها لمعايير الإنتاج المحددة، وبالتالي تسهلاتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.
في بناء خطوط نقل الجهد العالي للغاية (UHV) ، حيث تعرض الأبراج لظروف الطقس القاسية والحمل الكبير ،هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوية التي تشكل هيكل الأساس من الأبراجيقوم بتنفيذ عمليات الحفر والطبع بشكل موثوق بها على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام وسلامة الأبراج.
