تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~250×250×32 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000/1200 | عدد مجموعة الأحرف: | 4 |
| رقم الشخصية: | 18 | حجم الحرف (مم): | 14*10*19 |
| محاور CNC: | 3 | الأبعاد الكلية (م): | 32x7x2.5 |

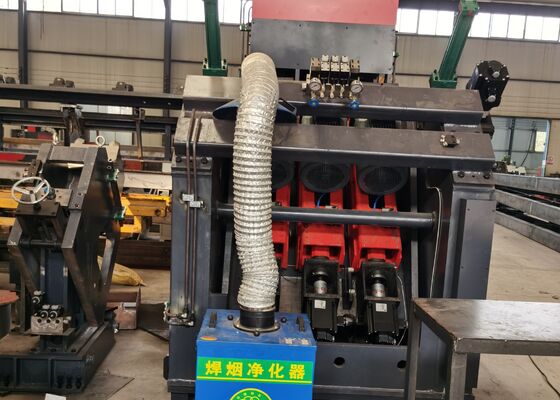

آلة ثقب وقص زوايا الصلب CNC بقطر ثقب 40 مم، أبعاد شاملة 32x7x2.5 متر
استخدام المنتج:
تم تصميم خط الإنتاج لوضع العلامات وحفر المكونات المستخدمة في أبراج نقل الطاقة، وهياكل الاتصالات، والهياكل الفولاذية.
خصائص هيكل المنتج:
تتكون الآلة بشكل أساسي من منصة تغذية جانبية، وآلية تغذية قلب، وقناة تغذية، ونظام علامات عربة CNC، ووحدة طباعة، ووحدة حفر، ووحدة ضغط، وناقل مواد نهائية، ونظام هيدروليكي، ونظام هوائي، ونظام تحكم، ومكونات أخرى مرتبطة بها.
المعلمات الرئيسية:
| الموديل | JNC2532 |
| حجم الزاوية (مم) | 100×100×10~250×250×32 |
| الحد الأقصى لطول القطعة الخام (م) | 14 |
| تدرج مغزل الحفر | / |
| الحد الأقصى لقطر الحفر (مم) | φ40 |
| عدد المثاقب على كل جانب (قطعة) | 3 (6 إجمالي على كلا الجانبين) |
| الحد الأقصى لسرعة دوران المغزل (دورة/دقيقة) | تعديل مستمر بالمحول |
| الحد الأقصى لسرعة قطع المثقاب (م/دقيقة) | / |
| محاور CNC | 3 |
| نطاق العلامة الخلفية (مم) | 50-220 (مستمر) |
| الحد الأقصى لسرعة تغذية الزاوية (م/دقيقة) | 40 |
| قوة العلامات (كيلو نيوتن) | 1000/1200 |
| عدد مجموعات الأحرف | 4 |
| عدد الأحرف في كل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| نظام تبريد المثقاب | تبريد خارجي |
| وضع البرمجة | برنامج رسم أو برمجة تعليمات |
| الأبعاد الشاملة (م) | 32x7x2.5 |
ميزات المنتج:
1. تتكون خط المعالجة هذا من ناقل عرضي، وناقل قلب، وناقل تغذية، وعربة تغذية CNC، ووحدتي حفر، ووحدة علامات واحدة، وناقل تفريغ تلقائي، بالإضافة إلى محطة هيدروليكية ذات صلة ونظام تبريد كهربائي. يدمج تقنية CNC ومحركات السيرفو للتغذية، مما يضمن كفاءة عالية ودقة متسقة لقطعة العمل.

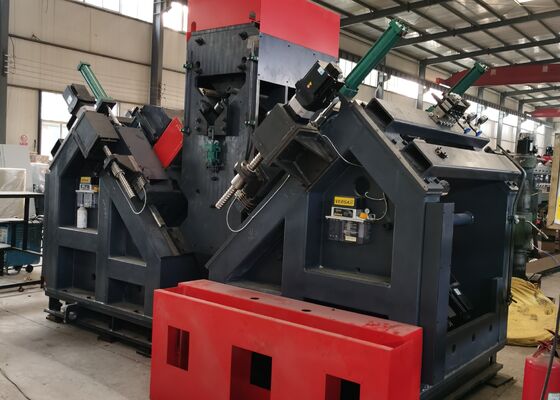

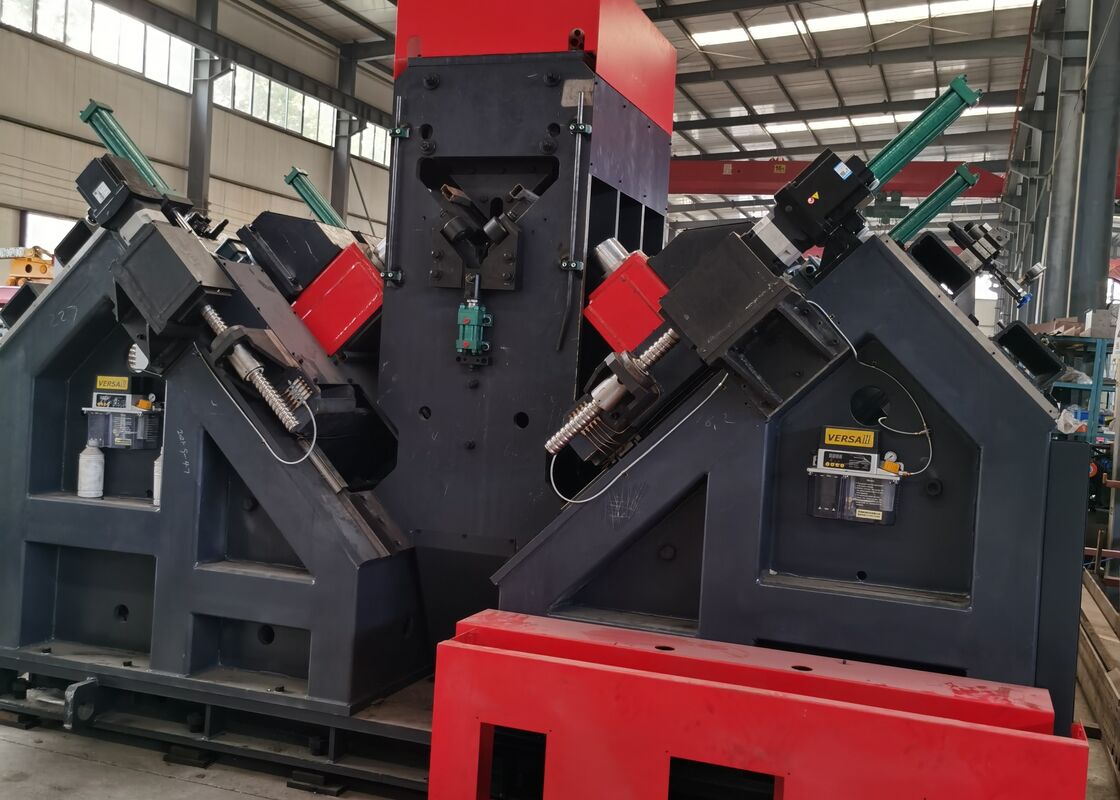

2. تم تركيب وحدة حفر على كل جانب، مع قدرة كل وحدة على حمل ثلاث مثاقب بأحجام مختلفة. تتميز وحدات الحفر بحركة يتم التحكم فيها بواسطة CNC لضبط العمق، مما يضمن تحديد مواقع الثقوب بدقة.
3. سرعة دوران جميع المغازل قابلة للتعديل باستمرار من خلال محول، بينما سرعات التغذية متغيرة بلا حدود عبر صمامات التحكم في السرعة. الانتقال بين التغذية السريعة، والتغذية التشغيلية، والسحب السريع للمغازل مؤتمت بالكامل.
4. يتميز خط الحفر بوحدة علامات واحدة، مما يسمح بضبط مسبق سهل لمواقع العلامات. يتم تشغيل العلامات، وتثبيت قطعة العمل، وعملية التغذية للحفر بواسطة النظام الهيدروليكي. يتم شراء المكونات الأساسية من موردين دوليين رائدين. تم دمج نظام تبريد متداول لإطالة عمر المثاقب.
5. كل من عمليات العلامات والحفر مؤتمتة بالكامل. يتم تفريغ المكونات النهائية عبر نظام قلب هوائي، مما يقلل من الإجهاد البدني على المشغلين ويحقق فوائد كبيرة مقارنة بالمصنعين المنافسين.
6. يتكون نظام التحكم من الكمبيوتر الرئيسي، ومحركات السيرفو، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، ومفاتيح المراقبة الخارجية، والمكونات الأخرى ذات الصلة. عن طريق إدخال أبعاد قطعة العمل، يتم إنشاء برنامج المعالجة تلقائيًا. علاوة على ذلك، يمكن حفظ البرنامج واسترجاعه وعرضه ونقله وفقًا لرقم قطعة العمل.
7. تم تجهيز خط التشغيل بآلية دعم وضغط لتلبية متطلبات المعالجة للزوايا ذات درجات الانحناء الأعلى.
تغطي هذه العينات طيفًا واسعًا من المواصفات القياسية وأنماط الثقوب لزوايا الصلب المستخدمة في بناء أبراج خطوط النقل. إنها تمكن المستخدمين المحتملين أو المفتشين من تقييم الأداء التشغيلي للمعدات بصريًا، وتوفير مراجع واضحة وملموسة لتقييم ما إذا كانت المعدات تتوافق مع معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط نقل الطاقة فائقة الجهد (UHV)، حيث يُطلب من أبراج النقل تحمل الظروف الجوية القاسية والأحمال الكبيرة، فإن هذه المعدات ضرورية لمعالجة مكونات زوايا الصلب التي تشكل الهياكل الرئيسية الحاملة للأبراج. تقوم بإجراء عمليات الحفر والختم على زوايا الصلب المستخدمة في أجسام الأبراج، والأذرع المتقاطعة، والعناصر الهيكلية الرئيسية الأخرى، مما يضمن أبعادًا دقيقة وأداء اتصال موثوقًا. وهذا بدوره يضمن السلامة الهيكلية طويلة الأجل لأبراج النقل طوال عمرها التشغيلي بأكمله.
