مقدمة المنتج

هذه الأجهزة هي جهاز متعدد الوظائف يجمع بين إمكانات الخنق والطبع والقص للصلب الزاوي والصلب القناة والصفائحثلاثة وظائف متميزة يمكن أن تؤدي على ثلاثة أنواع من المواد المعدنية.

هيكل الجهاز:

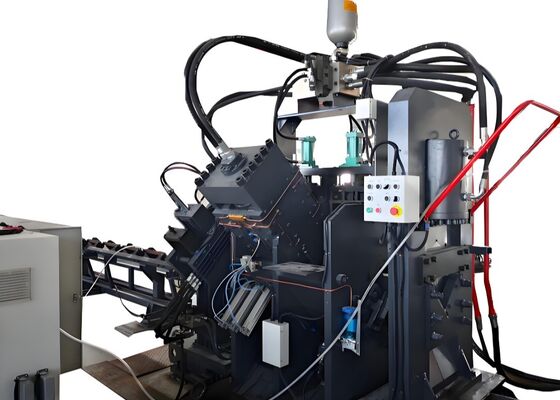

يتكون خط الإنتاج هذا من ستة مكونات: قسم تحميل قطعة العمل، نظام التغذية، الماكينة الرئيسية، قسم تفريغ المنتج النهائي، نظام التحكم الكهربائي، ووحدة الطاقة الهيدروليكية.

معايير المنتج:

الخصائص والجزءات:

1قسم التغذية

يتكون قسم التغذية من قناة تغذية ومركبة تغذية CNC.

قناة التغذية: يشمل هذا أدوات النقل والعصا والإطارات والمسارات الخطيّة الدقيقة وعجلات تحديد المواقع الجانبيّة.

عربة تغذية CNC: تتكون عربة التغذية من محرك سيرفو ، ومعدات القيادة ، وأحزمة التزامن ، وإطار عربة ، وقضبان التشديد ، وأظافر التشديد.

يتم وضع القطعة في البداية يدوياً في المشبك. ثم يتم نقل مشبك التغذية تلقائيًا إلى الآلة الرئيسية للجرح والقص ، مدفوعة بواسطة محرك الخدمة ،وفقًا للتعليمات المقدمة من الكمبيوتر.

2الآلة الرئيسية

يتكون هذا القسم من وحدة الضغط ووحدة الكتابة ووحدة الدعم ووحدة ثقب الجانب ووحدة القص.

وحدة الضغط: تم تصميم هذه الوحدة لتثبيت قطعة العمل ومنع أي انحراف ، مع مقاومة القوى الناتجة أثناء الخنق والقص.

وحدة الطباعة: تتكون وحدة الطباعة من قاعدة ثابتة للآلة، وسائط زيت تحرك القاعدة، وسائط رأس القوة الهيدروليكية،أسطوانة ذات أربعة مواقع تمكن من تحويل أربعة صناديق أحرفوآلية ضبط يدوية.

الوحدة الداعمة: أثناء تغذية المواد ، يتم وضع الوحدة الداعمة أعلى من وحدات الخرق والطبع لمنع الصلب الزاوي من الاتصال بالشفرة السفلية. أثناء الخرق ، يتم وضع الوحدة الداعمة في مكان أعلى من وحدات الخرق والطبع.يتم تخفيض وحدة الدعم إلى أسفل وحدات الغرز والطابعة لضمان جودة الغرز، عمليات الطباعة والقص.

وحدة الخرق: تحتوي هذه الوحدة على ثلاثة مواقف للخرق على كل جانب. يمكن تركيب هذه المواقف مع رؤوس الخرق ذات قطر مختلف بناءً على مواصفات العميل.يتم تشغيل تحديد المواقع الخنس بواسطة محرك الخدمة من خلال خرطوم الكرة ونظام السكة الحديدية المربعةيضمن دقة عالية في تحديد المواقع.

وحدة القص: تتكون هذه الوحدة من جسم الإطار، أسطوانة الطاقة الهيدروليكية، مربع سكين أعلى، مربع سكين أسفل، آلية تحويل، مكونات الضغط، ونظام نقل.الآلة قادرة على قطع الزاوية الفولاذ، والصلب القناة، والصفائح عن طريق استبدال قطع مختلفة.

تم تصميم نظام التغذية لمنع صلب الزاوية من الاتصال بالشفرة السفلية. يمكن قطع ملفات تعريف مختلفة عن طريق تغيير القوالب وفقا لذلك.

3وحدة تفريغ القطعة المهيأة

هذا القسم يتضمن عجلة دعم قطعة العمل وعجلة دعم.

من خلال الضغط على الزر ، يمكن طرد القطعة إلى الجانب الأيسر أو الأيمن ، اعتمادًا على مواصفات العميل.

4قسم الطاقة الهيدروليكية
تم تجهيز هذه الآلة بمحطة هيدروليكية مستقلة، مما يسهل صيانة المعدات. يتم توصيل جميع مفاصل الأنابيب باستخدام إصلاحات من نوع الحاجز،منع تسرب المفاصل بفعاليةيتم دمج الصمامات الهيدروليكية من خلال كتلة صمامات ، باستخدام كل من صمامات الصفائح وصمامات الخرطوشة في وقت واحد. يتم تحسين اتصالات الأنابيب لنظام هيدروليكي أكثر تكثيفًا ،الحد من خسائر خطوط الأنابيب وضمان الاستفادة الكاملة من كفاءة النظام.

5التحكم الكهربائي
نظام التحكم الكهربائي للآلة متقدم ومهيكلة جيدا، ويقدم برمجة بسيطة وتشغيل سهل الاستخدام.برنامج التحكم يراقب أداء الآلة باستمرار، وفي حالة وجود عطل، تظهر شاشة CRT معلومات مفصلة عن الخطأ واقتراحات للعمل التصحيحي.

تسمح هذه العينات، التي تمثل المواصفات القياسية ومعلمات المعالجة النموذجية في صناعة أبراج الفولاذ الزاوية، للمستخدمين بتقييم نوعية المعدات مباشرة،الدقة، والصناعة. وهي بمثابة نقطة مرجعية ملموسة لتقييم أداء المعدات والامتثال لمعايير الإنتاج المحددة، وبالتالي دعمالقرارات القائمة على البيانات لاستخدامها في المستقبل.

في بناء خطوط نقل الجهد العالي للغاية (UHV) ، حيث يجب أن تتحمل الأبراج ظروف الطقس القاسية والحمل الكبير ،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية التي تشكل هيكل البرجتقوم بعمليات الحفر والطبع بشكل موثوق بها على الفولاذ الزاوي المستخدم في أجسام البرج ، والذراعين المتقاطعة ، وغيرها من العناصر الهيكلية الحيوية ،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام للأبراج.
