تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | CNC | محطات الموت: | 4 |

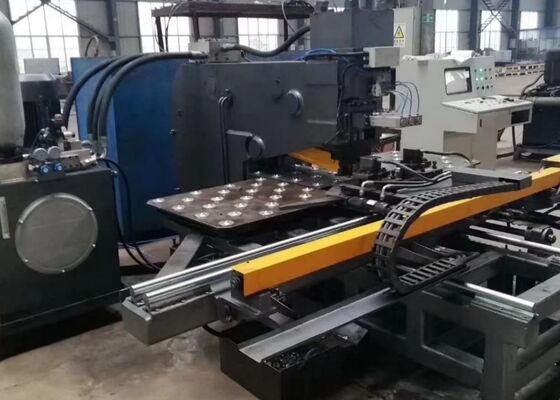

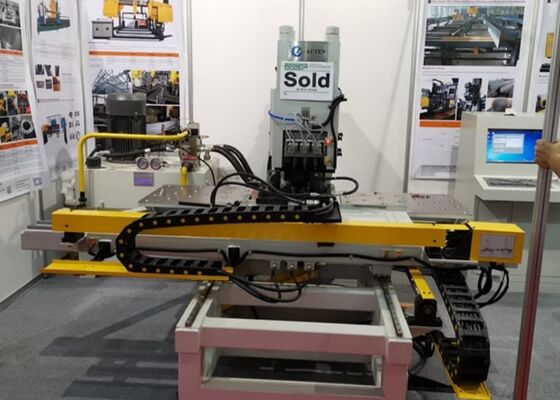

تصنيع الهياكل الفولاذية آلة الاختبار التي يتم التحكم بها بواسطة PLC تصنيع برج نقل
الصناعة المطبقة:
آلة CNC متخصصة مصممة لضرب وتسجيل لوحات الصلب داخل قطاع برج الصلب. كما يتم استخدامها لضرب وتسجيل لوحات الصلب في مختلف الصناعات الأخرى.
المكون الرئيسي:
تتكون هذه الآلة من الوحدة الرئيسية ، طاولة العمل ، المسامير الهيدروليكية ، وحدة الحفر ، وحدة الخرق ، وحدة الطاقة الهيدروليكية ، ومركز التحكم الكهربائي ، ونظام التشحيم التلقائي.
المواصفات:
| النموذج | BNCZ100 | |
| الحجم الأقصى لقطعة العمل (ملم) | 1500*800 | |
| الحد الأقصى لقطر الخرق (ملم) | Φ26 | |
| أقصى قطر الحفر (ملم) | Φ50 | |
| مقطوعة من محور الحفر | / | |
| سمك الصفيحة (ملم) | ضربات | 525 (Q235) |
| الحفر | 40 | |
| قوة الضرب (ك.إن) | 1000/1200 | |
| قوة العلامة (kN) | 800/1200 | |
| المسافة الدقيقة بين الثقب وحافة اللوحة (ملم) | ضربات | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف ((ملم) | 14*10*19 | |
| كمية الشخصية | 12 | |
| محطات الغلاء | 4 | |
| سرعة تغذية الحفر (ملم/دقيقة) | 25~280 | |
| مسار محور الحفر ((ملم) | 180 | |
| سرعة الدوران للفول الحفر ((r/min) | 120~560 | |
| وضع البرمجة | برمجة الأوامر أو برامج رسم أو تخطيط Auto CAD | |
| الأبعاد الإجمالية L*W*H (m) | 3.2*3*26 | |
ميزة المنتج:
1يتم بناء إطار الجهاز باستخدام لحام الصفائح من النوع C ، مما يضمن صلابة عالية ومساحة عمل واسعة.مع تحويل محطة الغزل التلقائينظام التشغيل قابلة للتكيف مع قطع العمل المختلفة، مع كتلة مرجعية، ويتم دعم قطعة العمل من قبل طاولة عمل كرة الدوار.يتم التحكم في محاور X و Y بواسطة المحركات الخدمية ومحركات المسمار الكروي، مع مراقبة الموقف التي تدار بواسطة PLC ، مما يتيح التحكم التلقائي في عملية القطع. يمكن للمشغلين إدخال برنامج قطعة العمل ، والذي يمكن إعادة استخدامه للعمليات اللاحقة.
2دمج تكنولوجيا CNC وتغذية المحركات الخدمية ، مما يضمن كفاءة عالية ودقة قطعة العمل المتسقة.
3المكونات الوظيفية الرئيسية تستخدم تجميعًا وحداتيًا، مما يسهل الصيانة والإصلاحات البسيطة.
4قادرة على أداء كل من اللقطة والإشارة على لوحة واحدة.
5. برنامج سهل الاستخدام يدعم رسومات CAD ويتكامل مع البرامج التي يتم إنشاؤها بواسطة برنامج الرفع. وهو متوافق مع ملفات برنامج TEKLA ، مثل تنسيق NC1.
6مجهزة بميزة اكتشاف فشل التشخيص الذاتي
7يتم تشغيل محاور X و Y بواسطة محرك سيرفو ، وخرطوم كرة ، ودليل خطي ، مما يضمن تحسين الدقة.
8يحتوي الجسم الرئيسي على هيكل صفيحة فولاذية لحامية على شكل C ، مما يوفر صلابة متفوقة ومنطقة تشغيل واسعة.
9يتم تجهيز الجهاز بثلاث محطات عمل (بما في ذلك موقف تدوين واحد) ، مع وظيفة التبديل التلقائي للمحطة.
10تم تصميم نظام التشبيك لاستيعاب قطع العمل ذات سمك مختلف. مع بلوك الصفر المرجعي ، يتم دعم القطعة بواسطة طاولة عمل كرة.
11يتم تشغيل محاور X و Y بواسطة محركات الخدمة ، ومسامير الكرات ، ودلائل خطية دقيقة ، مدفوعة بنظام CNC ذو محورين للتحكم بدقة في وضعية الاختبار.
12يتم تلقين سير عمل المعالجة بأكمله ، مما يتطلب من المشغل فقط إدخال رسم قطعة العمل في الكمبيوتر.

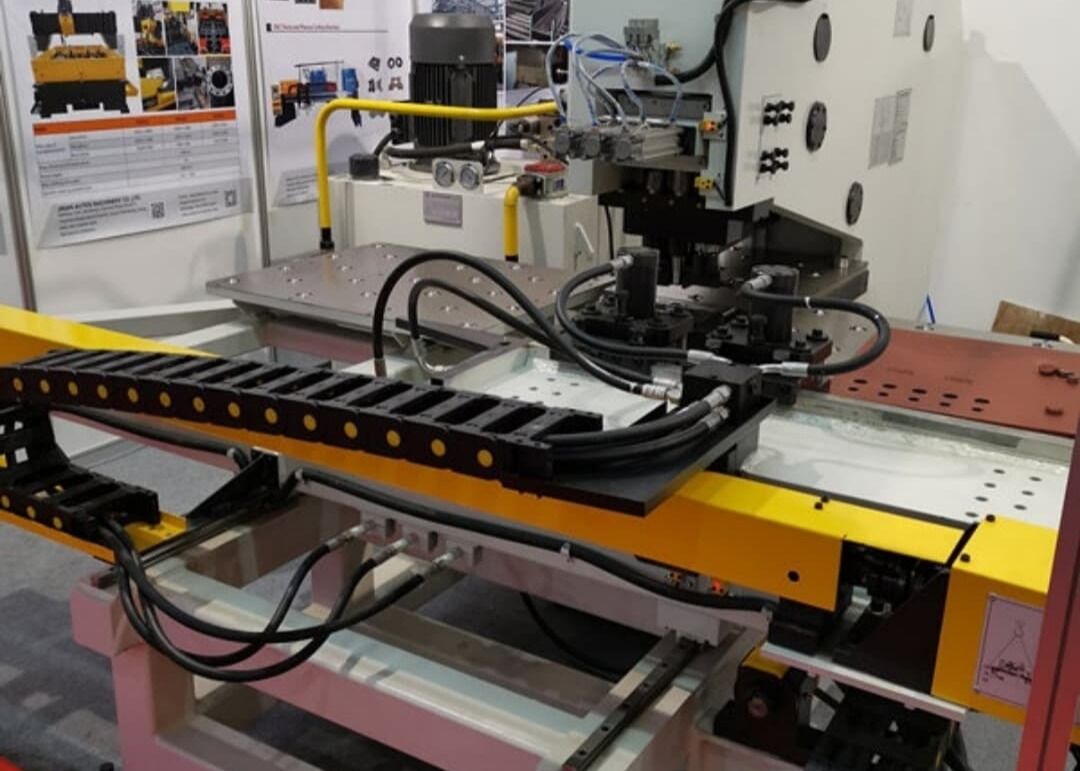

تفاصيل الجهاز:
تم تصميم هذا النظام المهني للتصنيع المعدني خصيصًا لأداء عمليات الاختراق والتمييز والحفر على لوحات الصلب لقطاع تصنيع أبراج الصلب.إنه يوفر دقة عالية للآلاتوبالإضافة إلى صناعة الأبراج الصلبة ، توفر هذه المعدات متعددة الاستخدامات الموثوقةوظائف العلامة للصفائح المعدنية عبر مجموعة واسعة من المجالات الصناعيةيحافظ على معدل التشغيل المتسق ودقة المعالجة لجميع فئات قطع العمل المعدنية،وبالتالي تبسيط كفاءة سير العمل وتعزيز جودة المنتج عبر تطبيقات صناعية متنوعة.
