تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~250×250×32 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000/1200 | عدد مجموعة الأحرف: | 4 |
| رقم الشخصية: | 18 | حجم الحرف (مم): | 14*10*19 |
| محاور CNC: | 3 | الأبعاد الكلية (م): | 32x7x2.5 |
تصنيع أبراج الاتصالات، خط إنتاج أبراج الزوايا، تصنيع هياكل المحطات الفرعية
استخدام المنتج:
تم تصميم خط الإنتاج لوضع العلامات والحفر للمكونات المستخدمة في أبراج الطاقة، وهياكل الاتصالات، والهياكل الفولاذية.
خصائص هيكل المنتج:
تتكون الآلة بشكل أساسي من طاولة تغذية جانبية، وآلية تغذية قلب، وقناة تغذية، ونظام وضع علامات بعربة CNC، ووحدة طباعة، ووحدة حفر، ووحدة ضغط، وناقل للمواد النهائية، ونظام هيدروليكي، ونظام هوائي، ونظام تحكم، ومكونات أخرى متنوعة.
المعلمات الرئيسية:
| الموديل | JNC2532 |
| حجم الزاوية (مم) | 100×100×10~250×250×32 |
| الحد الأقصى لطول القطعة الخام (م) | 14 |
| تدرج مغزل الحفر | / |
| الحد الأقصى لقطر الحفر (مم) | φ40 |
| عدد المثاقب على كل جانب (قطعة) | 3 (6 إجمالي على كلا الجانبين) |
| الحد الأقصى لسرعة دوران المغزل (دورة/دقيقة) | تعديل مستمر بالمحول |
| الحد الأقصى لسرعة قطع المثقاب (م/دقيقة) | / |
| محاور CNC | 3 |
| نطاق العلامة الخلفية (مم) | 50-220 (مستمر) |
| الحد الأقصى لسرعة تغذية الزاوية (م/دقيقة) | 40 |
| قوة وضع العلامات (كيلو نيوتن) | 1000/1200 |
| عدد مجموعات الأحرف | 4 |
| عدد الأحرف في كل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| نظام تبريد المثقاب | تبريد خارجي |
| وضع البرمجة | برنامج رسم أو برمجة تعليمات |
| الأبعاد الكلية (م) | 32×7×2.5 |
ميزات المنتج:

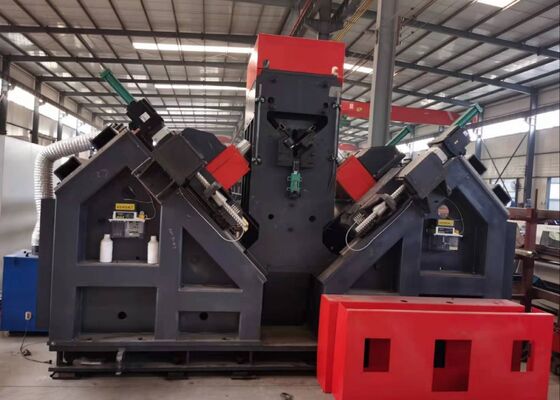

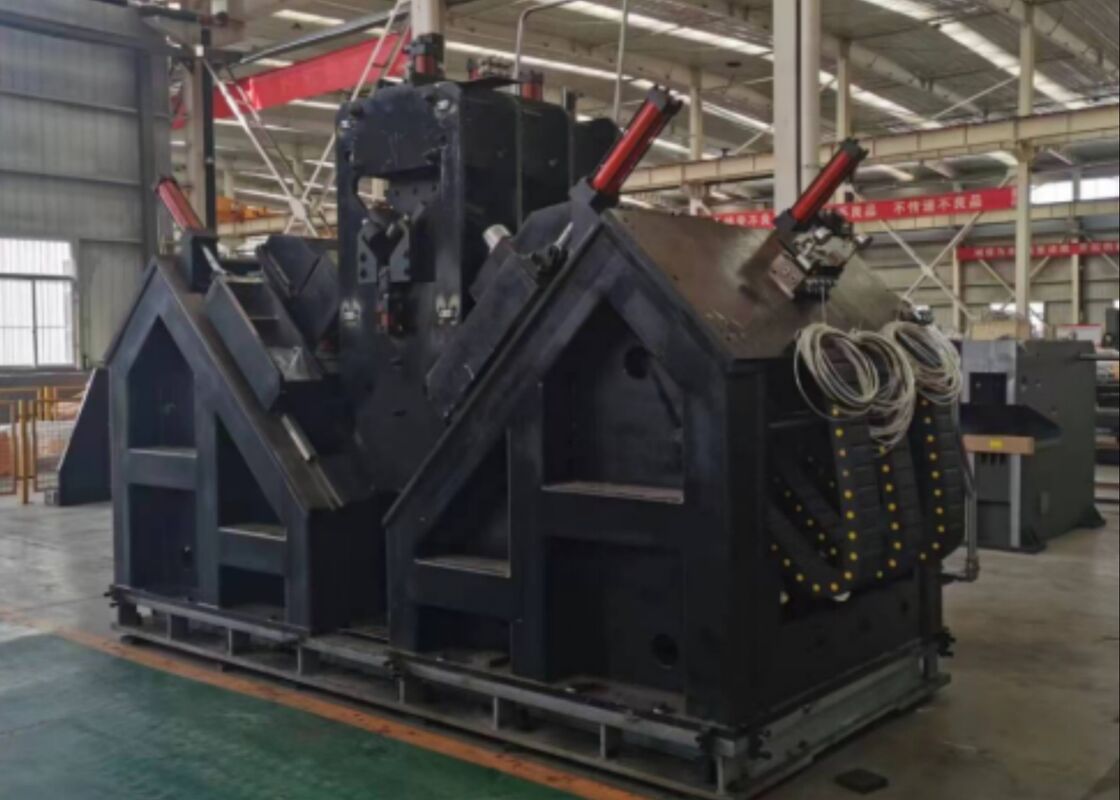

1. تتكون خطوط المعالجة هذه من ناقل عرضي، وناقل قلب، وناقل تغذية، وعربة تغذية CNC، ووحدتي حفر، ووحدة وضع علامات واحدة، وناقل تفريغ تلقائي، بالإضافة إلى المحطة الهيدروليكية ونظام التبريد الكهربائي المرتبطين بها. تستخدم تقنية CNC والمحركات المؤازرة للتغذية، مما يضمن كفاءة عالية ودقة مستقرة لقطعة العمل.
2. توجد وحدة حفر على كل جانب، وكل وحدة قادرة على استيعاب ثلاثة مثاقب بأحجام مختلفة. تدعم وحدة الحفر الحركة التي يتم التحكم فيها بواسطة CNC لضبط أعماق الحفر، مما يضمن وضع الثقوب بدقة.
3. سرعة دوران جميع المغازل قابلة للتعديل باستمرار عبر محول، بينما سرعات التغذية متغيرة بشكل لا نهائي من خلال صمامات تنظيم السرعة. الانتقال بين التغذية السريعة، وتغذية العمل، والسحب السريع للمغازل مؤتمت بالكامل.
4. خط الحفر مجهز بوحدة وضع علامات واحدة، حيث يمكن ضبط مواضع وضع العلامات بسهولة. يتم تشغيل وضع العلامات، وتثبيت قطعة العمل، والتغذية للحفر بواسطة النظام الهيدروليكي. يتم الحصول على المكونات الرئيسية من موردين دوليين. يتم تطبيق نظام تبريد دائري لإطالة عمر المثاقب.
5. كل من عمليات وضع العلامات والحفر مؤتمتة بالكامل. يتم تفريغ المكونات النهائية من خلال جهاز قلب هوائي، مما يقلل من الإجهاد البدني على العمال ويقدم مزايا ملحوظة مقارنة بالمصنعين المنافسين.
6. يتكون نظام التحكم من الكمبيوتر الرئيسي، والمحركات المؤازرة، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، ومفاتيح المراقبة الخارجية، ومكونات أخرى. بمجرد إدخال أبعاد قطعة العمل، يتم إنشاء برنامج المعالجة تلقائيًا. بالإضافة إلى ذلك، يمكن حفظ البرنامج واختياره وعرضه والتواصل معه بناءً على رقم قطعة العمل.
7. خط التشغيل مجهز بجهاز دعم وضغط لاستيعاب متطلبات المعالجة للزوايا ذات الانحناء الأكبر.
تمثل هذه العينات مجموعة واسعة من المواصفات القياسية وأنماط الثقوب للفولاذ الزاوي المستخدم في بناء أبراج خطوط النقل. تسمح للمستخدمين المحتملين أو المفتشين بتقييم الأداء التشغيلي للمعدات بصريًا، وتقديم مراجع واضحة وملموسة لتحديد ما إذا كانت المعدات تلبي معايير التصنيع اللازمة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل فائقة الجهد (UHV)، حيث يجب أن تتحمل أبراج النقل الظروف الجوية القاسية والأحمال الكبيرة، فإن هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوي التي تشكل الهياكل الرئيسية الحاملة للأبراج. تقوم بعمليات الحفر والختم على الفولاذ الزاوي المستخدم في أجسام الأبراج، والأذرع المتقاطعة، والعناصر الهيكلية الحيوية الأخرى، مما يضمن أبعادًا دقيقة وأداء اتصال موثوقًا. وهذا بدوره يضمن السلامة الهيكلية طويلة الأجل لأبراج النقل طوال عمرها التشغيلي الكامل.
