تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 100×100×10~250×250×32 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000/1200 | عدد مجموعة الأحرف: | 4 |
| رقم الشخصية: | 18 | حجم الحرف (مم): | 14*10*19 |
| محاور CNC: | 3 | الأبعاد الكلية (م): | 32x7x2.5 |
صناعة معالجة الصلب الزاوية خط الحفر الصلب الزاوية CNC تصنيع الصلب الهيكلي
استخدام المنتج:
تم تصميم خط الإنتاج للرمز والحفر للمكونات المستخدمة في أبراج الطاقة، وهياكل الاتصالات، والأطر الصلبة.
خصائص هيكل المنتج:

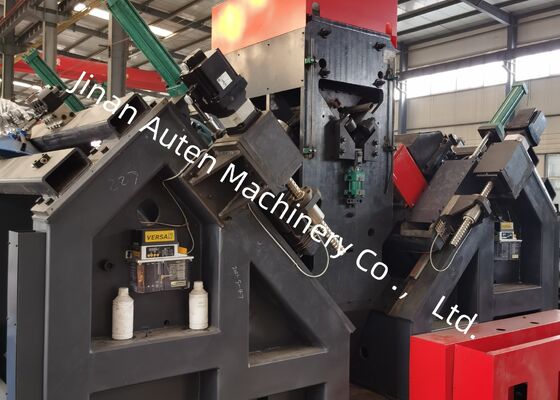

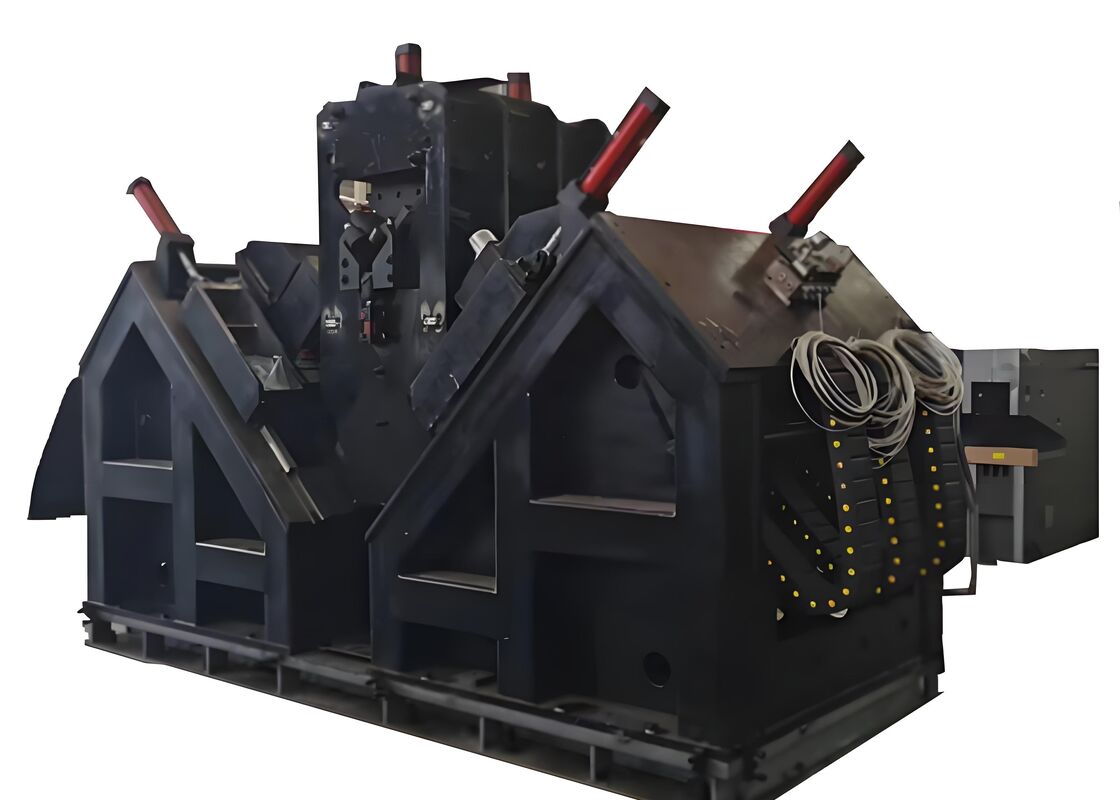

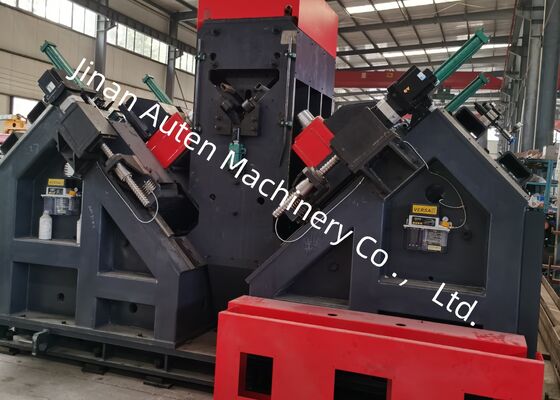

تتكون الآلة في المقام الأول من طاولة تغذية جانبية، آلية تغذية الانقلاب، قناة تغذية، نظام علامة عربة CNC، وحدة كتابة، وحدة الحفر، وحدة الصحافة، ناقل المواد النهائية،النظام الهيدروليكي، نظام هوائي، نظام التحكم، ومكونات أخرى.
المعلمات الرئيسية:
| النموذج | JNC2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | / |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | ضبط المحول بدون خطوة |
| السرعة القصوى للثقب (m/min) | / |
| محاور CNC | 3 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تبريد خارجي |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 32x7x2.5 |
خصائص المنتج:
1يتكون هذا خط المعالجة من ناقل عرضي، ناقل الانقلاب، ناقل إدخال، ناقل إدخال CNC، مجموعتين من وحدات الحفر، مجموعة واحدة من وحدة العلامة،ناقل التفريغ الآلي ومحطة هيدروليكية متوافقة، نظام التبريد الكهربائي. تبني تكنولوجيا CNC، محرك الخدمة في التغذية، مع الكفاءة العالية، ودقة قطعة العمل مستقرة.
2هناك مجموعة واحدة من وحدات الحفر على كل جانب. يمكن تثبيت كل وحدة حفر مع ثلاثة حفر من أبعاد مختلفة.وحدة الحفر يمكن أن تدرك حركة CNC بشكل شامل لتغيير مراحل الحفر، وبالتالي لضمان دقة الثقوب.
3سرعات الدوران من جميع المواسير هي تعديل بدون خطوة تحقق من قبل المحول، وسرعات التغذية هي أيضا تعديل بدون خطوة تحقق من قبل صمامات تنظيم السرعة.تغذية العمل، والسحب السريع من المواسير كلها تنتهي تلقائيا.
4. وحدة علامة واحدة في خط الحفر. يمكن تعيين مراحل العلامة بشكل مريح. يتم تشغيل العلامة وتثبيت قطعة العمل وتغذية الحفر بواسطة النظام الهيدروليكي.المكونات الرئيسية مستوردةيتم تطبيق نظام التبريد الدائرة من أجل إطالة عمر المثقاب.
5كل العلامات والحفر في الكمال التلقائي،يمكن تفريغ جميع الزوايا النهائية بواسطة جهاز التحول الهوائي لتخفيف قوة عمل العمال مع مزايا أفضل من المصنعين الآخرين.
6يتكون نظام التحكم من الكمبيوتر المضيف، محرك الخدمة، PLC، مفتاح المراقبة الخارجية، وما إلى ذلك. مجرد إدخال بعد قطعة العمل،سيتم إنشاء برنامج المعالجة تلقائيًاوبالإضافة إلى ذلك، يمكن حفظ البرنامج، واختيار، وعرض وتواصل وفقا لقطعة العمل رقم.
7يضع خط التصنيع جهاز دعم وضغط لتلبية متطلبات زوايا المعالجة مع ثني أكبر.
تغطي هذه العينات مجموعة واسعة من المواصفات القياسية وأنماط الثقوب من الصلب الزاوي المستخدم في بناء أبراج خطوط النقل.أنها تمكن المستخدمين المحتملين أو المفتشين من تقييم فعالية التشغيل للمعدات بصريا، وتوفير مراجع ملموسة وواضحة لتحديد ما إذا كانت المعدات تلبي معايير التصنيع العملية المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث يتطلب أبراج النقل أن تتحمل الظروف الجوية القاسية والحمل الثقيل،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية للمباني الرئيسيةتقوم بعمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الأساسية الأخرى ،ضمان دقة قياسية عالية وأداء اتصال موثوق بهوهذا بدوره يضمن الاستقرار الهيكلي على المدى الطويل لأبراج الإرسال طوال حياتها الخدمية.
