تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية (مم): | 40x40x3~160x160x16 |
|---|---|---|---|
| الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x16 | قوة اللكم (كيلو نيوتن): | 1000 |
| قوة الوسم (كيلو نيوتن): | 1000 | قوة القطع (كيلو نيوتن): | 3000 |
| الأعلى. طول فارغ (م): | 14 | الأعلى. طول الانتهاء (م): | 12 |
| إبراز: | آلة CNC للصلب الزاوية المعالج,مكونات طاقة الرياح في خطوط الزاوية CNC,JNC1616 آلة معالجة الصلب,CNC angle line wind power components,JNC1616 steel processing machine |
||

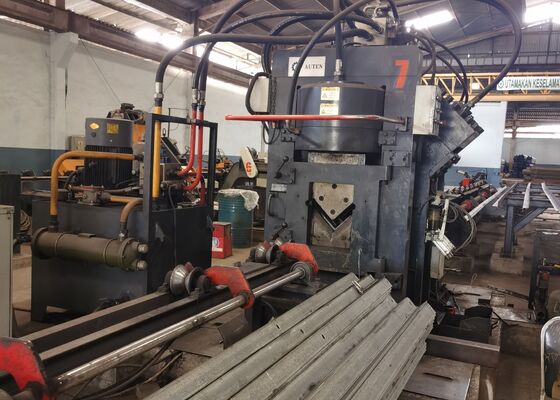

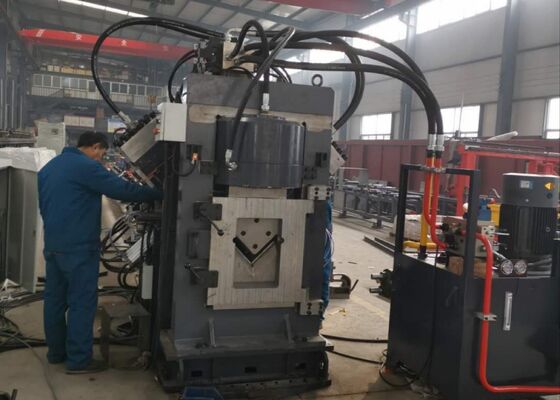

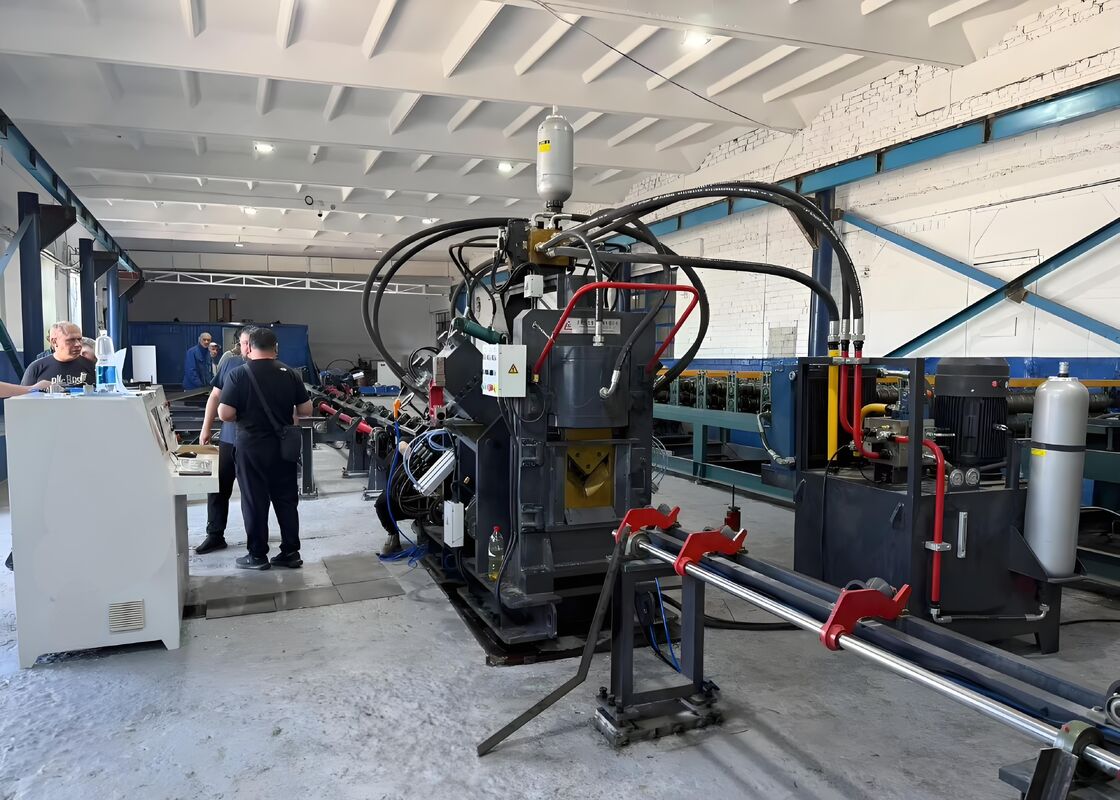

معالجة الصلب الزاوي المجلفن خط CNC للزوايا JNC1616 مكونات أبراج طاقة الرياح
مقدمة المنتج:
الآلة هي خط الإنتاج الخاص الأوتوماتيكي المستخدم في تحديد وسم الصلب الزاوي، والثقب (ثقب دائري، ثقب بيضاوي)، والقص بشكل أساسي في مجال صناعة أبراج الصلب الزاوي، وملحقات الطاقة الكهربائية، ومرافق تخزين الهياكل، وصناعات بناء الهياكل الفولاذية وما إلى ذلك.
المكون الرئيسي:
تتكون هذه الآلة بشكل أساسي من ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة ثقب، ووحدة وسم، ووحدة قص، وناقل تفريغ، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية وما إلى ذلك.
معلمات المنتج:
| الموديل | JNC1616 |
| حجم الزاوية (مم) | 40×40×3~160×160×16 |
| الحد الأقصى للثقب (القطر × السماكة) (مم) | Φ26×16 |
| قوة الثقب (كيلو نيوتن) | 1000 |
| قوة الوسم (كيلو نيوتن) | 1000 |
| قوة القص (كيلو نيوتن) | 3000 |
| الحد الأقصى لطول القطعة الخام (م) | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 12 |
| عدد المثاقب لكل جانب | 3 |
| مجموعة حروف الوسم | 4 |
| عدد الأحرف لكل مجموعة | 18 |
| حجم الحرف (مم) | 14x10x19 |
| محاور CNC | 3 |
| وضع القص | شفرة واحدة |
| طريقة التبريد | تبريد بالماء/تبريد بالهواء/مبرد زيت |
| الحد الأقصى لسرعة التغذية (م/دقيقة) | 80 |
| وضع البرمجة | برنامج تصميم أو برمجة تعليمات |
| البعد الكلي (م) | حوالي 32x7x3 |
| يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
الميزات والأجزاء المكونة:
1. جزء التحميل:
يتكون بشكل أساسي من طاولة نقل أفقية ووحدة تحميل قلب.
يتم تشغيل طاولة النقل الأفقية بواسطة التروس المسننة والسلسلة، وتحقيق تزامن السلاسل الثلاث مع كتل الإزاحة. هذا يجعل الصلب الزاوي مستقرًا ومنخفض الضوضاء في عملية النقل.
يتم تشغيل وحدة القلب والتحميل بواسطة التروس المسننة والسلسلة، ومن خلال عمود طويل ووصلة ذاتية الصنع لتحقيق تزامن الأذرع الدوارة الثلاثة مع مخالب الاستعادة. وظيفة هذا الجزء هي نقل الصلب الزاوي المراد معالجته في المجرى على طاولة المواد إلى قناة التغذية.
2. جزء التغذية:
يتكون بشكل أساسي من قناة التغذية ووحدة عربة CNC.
تتكون قناة التغذية من بكرات نقل، ودعامات، ورفوف نقل، ومسارات متحركة.
تتكون عربة التغذية من جسم متحرك، ومشبك، واسطوانة تثبيت، واسطوانة تأرجح، ومحرك سيرفو، ومُشفّر. عند العمل، يتم تحريك عربة التغذية بواسطة قضبان توجيه على المستوى وجانب رف القيادة على قناة التغذية مع المشبك وفقًا لتعليمات الكمبيوتر.
3. الجزء الرئيسي للآلة:
يتكون من وحدة ضغط الصلب الزاوي، ووحدة وسم، ووحدة ثقب، ووحدة قص.
الوظيفة الرئيسية لوحدة الضغط هي ضغط الصلب الزاوي لمنع انحراف الصلب الزاوي مما يؤدي إلى خطأ في الدقة.
يمكن لوحدة الوسم تحقيق تبادل موضع أربعة صناديق أحرف. وفقًا لتعليمات الكمبيوتر، يتم الوسم في الموضع المطلوب بواسطة الرسم. بإضافة آلية تعديل يدوية، يسهل تغيير موضع رأس الحرف للتكيف مع موضع الكتابة للمواصفات المختلفة للصلب الزاوي.
وحدة الثقب: في كل جانب يمكن تجهيزه بثلاث مواصفات مختلفة من المثاقب، في كل مثقاب مجهز بأسطوانة هوائية. في قضيب المكبس للاسطوانة الهوائية يوجد كتلة توسيد تقع بين قضيب الثقب ورأس الضغط للاسطوانة الهيدروليكية. وفقًا لتعليمات الكمبيوتر، يتم اختيار المثقاب تلقائيًا، وهذا يعني أنه يتم اختيار الاسطوانة الهوائية المقابلة لدفع كتلة التوسيد المقابلة لتحقيق اختيار المثاقب؛
تتكون وحدة القص من جسم من نوع الإطار، واسطوانة قص، وآلية سكين علوية، وآلية سكين سفلية. يمكن لآلية السكين السفلية تعديل الفجوة وفقًا لسمك الصلب الزاوي لضمان جودة القطع.
4. جزء تفريغ المنتجات النهائية:
يتكون من بكرة دعم قطعة العمل واسطوانة قلب. من خلال التحكم في الأزرار على محطة الأزرار، يتم قلب قطعة العمل المعالجة ووضعها على الجانب الأيسر أو الأيمن.
5. تتكون المحطة الهيدروليكية من خزان زيت، ومجموعة مضخات ضغط عالٍ ومنخفض، ومبرد، ومجموعة صمامات رئيسية ومجموعات صمامات تحكم أخرى. تستخدم لتوفير طاقة العمل لكل اسطوانة زيت في الآلة.
يعتمد نظام التبريد على تقنية تبريد الزيت لضمان جودة تبريد الزيت.
6. نظام التحكم الكهربائي:
يتكون من خزانة تشغيل كهربائية، وصندوق تشغيل، ومحطة تشغيل عربة.
على الكمبيوتر المضيف يتم تثبيت برنامج التحكم الذي يتم من خلاله إدخال معلمات المعالجة إلى الكمبيوتر لإنهاء البرمجة. يتعرف الكمبيوتر أيضًا على ملف البرمجة المصنوع من CAD أو CAM.
مع استخدام وحدة تحكم منطقية قابلة للبرمجة (PLC) من شركة Mitsubishi اليابانية كنواة تحكم، فهي مجهزة بوحدة CNC ثلاثية المحاور، والتي تشكل حلقة تحكم في الموضع مع محركات سيرفو للمحاور X و A و B، بحيث يتم دمج PLC و CNC، مما يحسن بشكل كبير من موثوقية النظام.
يعتمد تشغيل محاور X و A و B على محركات سيرفو متقدمة بدون فرش AC لضمان تحديد المواقع السريع والدقيق وعدم الحاجة للصيانة.
يراقب برنامج التحكم تشغيل الآلة في أي وقت. عند حدوث خطأ، ستعرض الشاشة السبب التفصيلي وطريقة معالجة الخطأ.
هذه العينات، التي تمثل المواصفات القياسية وسيناريوهات المعالجة النموذجية ضمن صناعة أبراج الصلب الزاوي، تسمح للمستخدمين بتقييم جودة ودقة وحرفية المعدات مباشرة. إنها تعمل كنقطة مرجعية ملموسة لتقييم أداء المعدات ومدى امتثالها لمعايير الإنتاج المحددة، وبالتالي دعم القرارات المستنيرة والقائمة على البيانات للتطبيقات المستقبلية.
في بناء خطوط نقل الطاقة فائقة الجهد (UHV) - حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والأحمال الكبيرة - تلعب هذه المعدات دورًا حيويًا في معالجة مكونات الصلب الزاوي التي تشكل الهيكل الأساسي للأبراج. إنها تؤدي باستمرار عمليات الحفر والختم على الصلب الزاوي المستخدم لأجسام الأبراج، والأذرع المتقاطعة، والعناصر الهيكلية الحيوية الأخرى، مما يضمن أبعادًا دقيقة واتصالات موثوقة تحافظ على الاستقرار العام للأبراج.
