تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |
| إبراز: | آلة معالجة الصلب بالخط الزاوي CNC,الآلات الثقيلة القطع الزاوية CNC,معدات تصنيع المكونات الهيكلية الصلبة,heavy machinery CNC angle cutter,steel structural components manufacturing equipment |
||
صناعة الآلات الثقيلة صناعة خطوط معالجة الزوايا CNC صناعة المكونات الهيكلية الفولاذية
الصناعة المطبقة:
الجهاز هو جهاز متخصص مصمم لحفر ووضع علامة على الصلب الزاوية، تستخدم في المقام الأول في قطاع تصنيع برج الصلب الزاوية.
مكونات المنتج:
تتكون هذه المعدات بشكل رئيسي من ناقل عرضي، وآلية تحميل دوارة، ونقل إدخال، ومركبة إدخال CNC، ونظام الحفر، ونظام العلامة، ونقل تفريغ،وكذلك الهيدروليكية، المكونات الكهربائية والهوائية، من بين عناصر أخرى.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:
1يتكون خط المعالجة هذا من ناقل عرضي، ناقل عكسي، ناقل إدخال، عربة إدخال CNC، محطتين للحفر، محطة علامة،ناقلة إفراغ تلقائية، فضلا عن وحدة هيدروليكية المرتبطة بها ونظام التبريد الكهربائي.يضمن النظام زيادة الكفاءة ودقة قطعة العمل المستمرة.

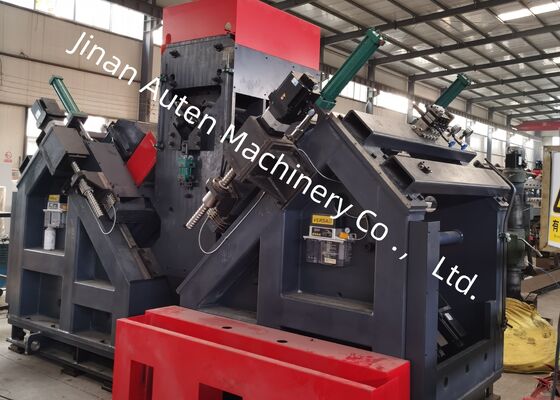

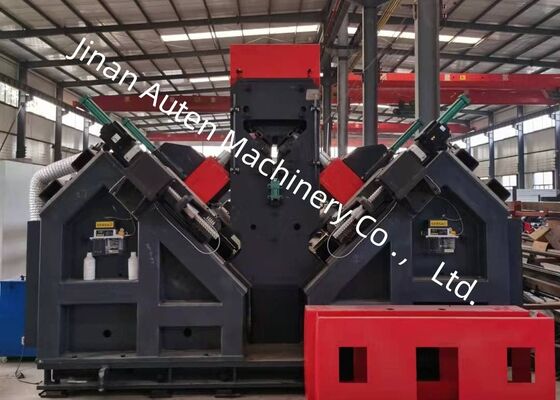

2يتم تركيب وحدة حفر على جانبي، مع كل وحدة مصممة لاستيعاب ثلاثة حفر من أحجام مختلفة.هذه وحدات الحفر قادرة على الحركات التي يتم التحكم بها بواسطة CNC لتعديل مواقع الحفر، وضمان وضع الحفر الدقيق والدقة.
3يتم ضبط سرعات الدوران لجميع المواسير باستمرار من خلال محول ، في حين أن سرعات التغذية متغيرة بشكل لا نهائي من خلال صمامات التحكم في السرعة.الانتقال بين التغذية السريعة، التغذية التشغيلية، والانسحاب السريع من المواسير الآلية بالكامل.
4يتم تجهيز خط الحفر بمحطة علامة واحدة ، حيث يمكن تحديد مواقع العلامة بسهولة.والإمدادات للحفر كلها مدفوعة من قبل النظام الهيدروليكييتم الحصول على المكونات الرئيسية من الموردين الدوليين المشهورين. يتم دمج نظام تبريد دائري لتحسين طول عمر الممارسات.
5كل من عمليات العلامة والحفر الآلية بالكامل، وجميع الزوايا النهائية يتم تفريغها عن طريق آلية التحول الهوائي،تقليل عبء عمل المشغل وتوفير مزايا كبيرة على الشركات المصنعة المتنافسة.
6يتكون نظام التحكم من الكمبيوتر الرئيسي، المحركات الخدمية، PLC، مفاتيح المراقبة الخارجية، ومكونات متكاملة أخرى.يتم إنشاء برنامج المعالجة تلقائيًاعلاوة على ذلك، يمكن حفظ البرنامج واسترداده وعرضه والتواصل بناءً على رقم القطعة.
7يتم تجهيز خط التصنيع بأجهزة دعم وتشغيل لتسهيل معالجة الزوايا ذات الانحناءات الكبيرة.
هذه العينات توضح مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.أنها بمثابة مرجع بصري للمستخدمين المحتملين أو المفتشين لتقييم أداء التشغيل للمعداتتقدم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تلبي معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحمولات الكبيرة،هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة الرئيسية للأبراجيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرى،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهونتيجة لذلك، فإنه يلعب دورا حاسما في الحفاظ على السلامة الهيكلية على المدى الطويل واستقرار أبراج الإرسال طوال حياتها الخدمية.
