تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x20 |
|---|---|---|---|
| قوة اللكم (كيلو نيوتن): | 1000/1200 | قوة الوسم (كيلو نيوتن): | 1000/1200 |
| قوة القطع (كيلو نيوتن): | 2200/4300 | الأعلى. طول فارغ (م): | 14 |
| الأعلى. طول الانتهاء (م): | 12 | اللكمات لكل جانب: | 3 |
| إبراز: | آلة خط زاوية CNC لتصنيع الصلب,آلة ثقب البنية التحتية للطاقة الكهربائية,خط ثقب زاوية CNC للهياكل الفولاذية |
||

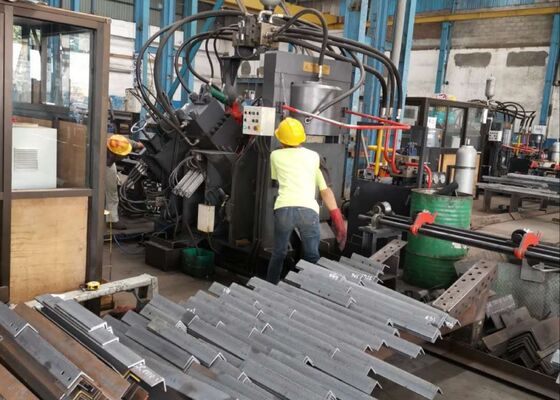

خط إنتاج ثقب وزخرفة وقطع زوايا الصلب CNC للبنية التحتية للطاقة الكهربائية
مقدمة المنتج:
تتكون خطوط الإنتاج عالية السرعة من سلسلة JNC لثقب وزخرفة وقطع زوايا الصلب CNC من مكونات أساسية، بما في ذلك وحدة الثقب، ووحدة الزخرفة، ووحدة القطع، وناقل عرضي، وناقل دوار، وناقل تغذية، وناقل تفريغ، وعربة تغذية CNC، ونظام هيدروليكي، ونظام كهربائي، ونظام هوائي، وعناصر حيوية أخرى. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية لزوايا الصلب في تصنيع الأبراج، ويعمل بالكامل تحت التحكم الرقمي، مما يضمن سهولة الاستخدام والدقة. يوفر قدرات إنتاج آلية وعالية الدقة ومتعددة الاستخدامات وواسعة النطاق.
معلمات المنتج:
| الموديل | JNC2020 |
| حجم الزاوية (مم) | 50×50×4~200×200×20 |
| الحد الأقصى للثقب (قطر × سمك) (مم) | Φ26×20 |
| قوة الثقب (كيلو نيوتن) | 1000/1200 |
| قوة الزخرفة (كيلو نيوتن) | 1000/1200 |
| قوة القطع (كيلو نيوتن) | 2200/4300 |
| الحد الأقصى لطول القطعة الخام (م) | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 12 |
| عدد المثاقب لكل جانب | 3 |
| مجموعة حروف الزخرفة | 4 |
| عدد الأحرف لكل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو شفرة مفردة |
| طريقة التبريد | تبريد بالماء/تبريد بالهواء/مبرد زيت |
| الحد الأقصى لسرعة التغذية (م/دقيقة) | 80 |
| وضع البرمجة | برنامج تصميم أو برمجة تعليمات |
| الأبعاد الكلية (م) | حوالي 32×7×3 |
| يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
ميزات المنتج:

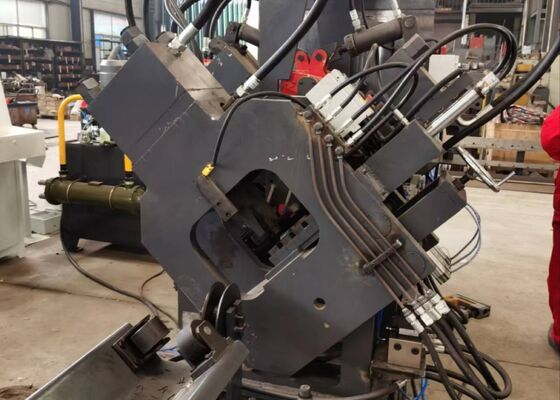

1. تم تجهيز آلة ثقب زوايا الحديد CNC بوحدتي ثقب أو ثلاث وحدات ثقب، كل منها قادر على استيعاب ثلاثة أحجام مختلفة من المثاقب. يتم التحكم في هذه الوحدات بدقة بواسطة التحكم الرقمي (NC)، مما يضمن مواقع ثقب دقيقة وقابلة للتخصيص. الآلة قادرة على إنتاج ثقوب دائرية وبيضوية. بفضل قدراتها العالية في التغذية والثقب، فإنها تعزز كفاءة الإنتاج بشكل كبير. بالنسبة لزوايا الصلب بحجم 50×50×4 مم، تحقق الآلة قدرة إنتاجية تتراوح بين 9-10 أطنان لكل وردية عمل مدتها ثماني ساعات.
2. وحدة الزخرفة لآلة ثقب الزوايا CNC مدمجة في غلاف قوي ومتين. يشمل نظام الزخرفة أربع مجموعات من الخراطيش، والتي يمكن اختيارها من خلال البرمجة، مما يوفر مرونة في تعديل موضع الزخرفة. بالإضافة إلى ذلك، تستخدم الآلة طريقة زخرفة قرصية مع 10 صفوف، وتختار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، مما يحسن كفاءة الزخرفة بشكل كبير.

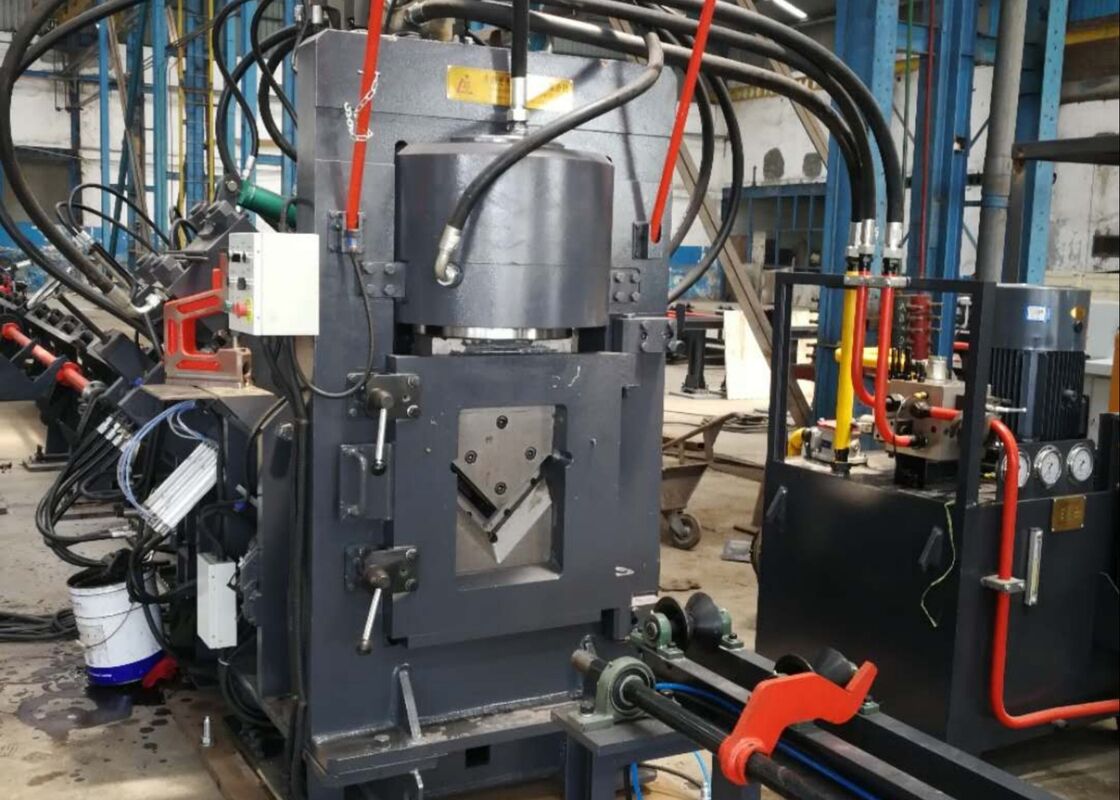

3. تتميز آلة قطع قضبان الزوايا CNC بوحدة قص بشفرة مفردة، معروفة بقوة قطعها المتميزة. يتم إجراء كل قطع مع عدم وجود هدر للمواد، مما يضمن حافة قطع نظيفة وناعمة. تم تصميم غلاف الشفرة بهيكل باب مفتوح، مما يتيح استبدال الشفرة بسرعة وأمان.
4. تقوم طاولة المواد الأفقية بنقل قضيب الزاوية بكفاءة إلى رف المواد الدوار، والذي يتم تشغيله بواسطة محرك ومخفض. يضمن هذا النظام وضعًا آمنًا لقضيب الزاوية على ناقل التغذية للمعالجة اللاحقة.
5. يتم تثبيت قطعة العمل وتغذيتها بأمان بواسطة عربة تغذية CNC، مما يضمن محاذاة دقيقة ودقة في تحديد المواقع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو، مع توفير تغذية عكسية للموضع بواسطة مشفر كهروضوئي، ويعمل ضمن نظام تحكم مغلق الحلقة.
6. تعمل آلة ثقب وزخرفة زوايا الصلب CNC بواسطة نظام هيدروليكي يدفع عمليات الثقب والزخرفة والقص. وهي مجهزة بمحطة هيدروليكية عالية السرعة، والتي تشمل مجمعًا، وتتميز الخطوط الهيدروليكية بوصلات من نوع الحلقات لضمان أداء مانع للتسرب مع تسهيل الصيانة واستبدال الأجزاء. يتم الحصول على كتل الصمامات الهيدروليكية الرئيسية من العلامة التجارية الموثوقة Atos، مما يضمن نظامًا هيدروليكيًا موثوقًا وعالي الأداء.
7. يوفر نظام تبريد المحطة الهيدروليكية خيارات متعددة، بما في ذلك التبريد بالماء، أو التبريد بالهواء، أو تبريد الزيت. تسمح هذه المرونة للعملاء باختيار طريقة التبريد الأنسب بناءً على احتياجات التشغيل الخاصة بهم.
8. يتكون نظام التحكم من كمبيوتر علوي، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومحرك سيرفو، ومفاتيح كشف خارجية، ومكونات متكاملة أخرى. يقوم المشغل ببساطة بإدخال معلمات المعالجة، ويقوم النظام تلقائيًا بإنشاء برنامج المعالجة المقابل. إنه متوافق تمامًا مع تنسيقات الملفات مثل DXF و NC وغيرها التي تم إنشاؤها بواسطة برامج CAD. تم تصميم واجهة الإنسان والآلة للكمبيوتر العلوي لسهولة الاستخدام، وتتميز بشاشة بديهية وعملية مبسطة. توفر وظائف تشمل تصور قطعة العمل الرسومي، وتخزين البيانات الواسع، ومراقبة الموضع، وإشعارات إنذار الأعطال.
تمثل هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية داخل صناعة أبراج زوايا الصلب، طريقة مباشرة للمستخدمين لتقييم جودة المعالجة والدقة والحرفية للمعدات. إنها بمثابة معيار ملموس لتقييم أداء المعدات ومدى ملاءمتها لاحتياجات الإنتاج المحددة، وبالتالي دعم اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
تعكس هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية ضمن قطاع أبراج زوايا الصلب، وسيلة واضحة للمستخدمين لتقييم جودة المعالجة ودقتها وحرفيتها للمعدات. إنها بمثابة مرجع عملي لتقييم أداء المعدات وتوافقها مع متطلبات الإنتاج المحددة، وبالتالي تسهيل اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
