تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | خط ثقب CNC لإطارات الشاحنات,آلة CNC لهيكل المركبات التجارية,خط ثقب إطار شعاع السيارات |
||
إنتاج هيكل السيارات التجارية خط ثقب CNC لصناعة إطار شاحنة السيارات
مقدمة المنتج
لقد صممت شركتنا و طورت نظام معالجة متقدمة و عالية الكفاءة و ذاتية الدقةمصمم خصيصًا لضرب العوارض الطولية للسيارات ذات القوة العاليةهذا خط الإنتاج تم تصميمه بدقة لاستيعاب العوارض الطولية الواسعة جداً و السميكة جداًتستخدم عادة في المركبات المتخصصة مثل شاحنات التعدين وغيرها من الآلات الثقيلة.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
| 8 | طريقة المعالجة | تصفية |
| 9 | الإشارة |
محور X على طول الصفيحة، وتعتمد إحداثيات X للثقب على نهاية الصفيحة؛ محور Y هو عرض الصفيحة، والمرجع هو خط الوسط. |
| 11 | وضع العمل | اليدوي، التلقائي |
خصائص المنتج

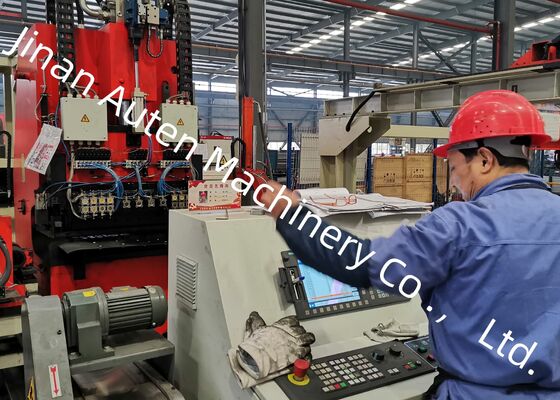

1نظام التحكم متكامل بالكامل مع نظام 828D CNC ، إلى جانب آليات التغذية التي يدفعها محرك الخدمة.هذا الإعداد يضمن كفاءة تشغيلية استثنائية مع الحفاظ على دقة ثابتة طوال عملية كل قطعة.
2يتم تثبيت آلية محورية محركة بواسطة أجهزة التحكم المركزية على عجلة دعم التغذية ،تسمح بمعالجة الصفائح بفعالية ذات ملفات تعريف مختلفة للقطع العرضي وتعويض الاختلافات في الارتفاع تتراوح من 0 إلى 200 مم.
3تم تصميم النظام لاستيعاب ما يصل إلى 25 قالبًا من قطرات مختلفة ، مما يوفر عملية تركيب قالب سريعة وسهلة الاستخدام.
4. يتم تحميل اللوحات، وطعنها، وتفريغها بأتمتة، مما يقلل بشكل كبير من متطلبات العمالة ويعزز كفاءة التشغيل.
5يتم طرد مواد النفايات وتجميعها تلقائيًا، مما يضمن سير عمل إنتاج سلس وفعال.
6. يسمح برنامج البرمجة الآلي باستيراد الرسومات مباشرة من ملفات AUTOCAD أو.DXF التي تم إنشاؤها بواسطة برامج CAD الأخرى. مجهزة بواجهة إنسانية آلية بديهية ،يسهل إنشاء برامج معالجة أدوات الآلة تلقائيًا، وبالتالي تقليل وقت المعالجة وتقليل مخاطر الأخطاء إلى أدنى حد ممكن.

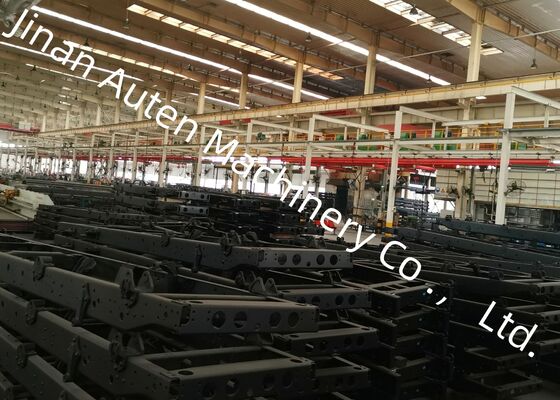

المعرض يحتوي على مجموعة مختارة بدقة من عينات العوارض الطولية النهائية التي تنتجها خط الإنتاج هذا،إظهار المواصفات المختلفة المستخدمة في شاحنات التعدين والمركبات المتخصصةهذه العينات تظهر بفعالية دقة وضع الثقب، جودة الحواف المثقوبة، والسلامة الهيكلية العامة،توفير عرض مرئي واضح للعملاء والمفتشين لقدرات معالجة المعدات.
هذه الآلة هي وحدة متطورة ومتخصصة مصممة خصيصًا لعمليات الاختراق على الأشعة الطولية المسطحة في صناعة السيارات.وهي مصممة أساسا لمعالجة الحزم الأساسية للشاحنات والمركبات المتخصصة، وضمان تشكيل ثقب دقيق لتلبية متطلبات التجميع الهيكلي لهذه الأجزاء الثقيلة، مصممة خصيصا للسيارات تحمل الحمل.
