المعالجة الزاوية للصلب CNC حفر الزاوية وخط العلامة تصنيع الإطار الصلب

خط معالجة الصلب الزاوي CNC للحفر ووضع العلامات على الصلب الإطاري

الصناعة المطبقة:

الآلة هي معدات متخصصة مصممة لحفر ووضع علامات على الصلب الزاوي، وتستخدم بشكل أساسي في صناعة أبراج الصلب الزاوي.

تكوين المنتج:

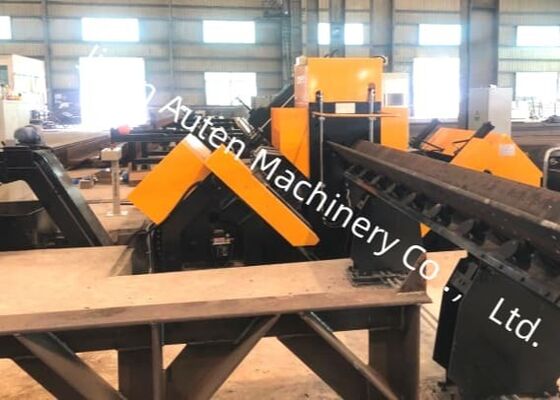

تتكون هذه الآلة بشكل أساسي من ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة حفر، ووحدة وضع علامات، وناقل تفريغ، بالإضافة إلى أنظمة هيدروليكية وكهربائية وهوائية، من بين مكونات أخرى.

المعلمات الرئيسية:

ميزات المنتج:

1. تتكون خط المعالجة هذا من ناقل عرضي، وناقل قلاب، وناقل تغذية، وعربة تغذية CNC، ووحدتي حفر، ووحدة وضع علامات، وناقل تفريغ تلقائي، بالإضافة إلى محطة هيدروليكية ونظام تبريد كهربائي مطابق. باستخدام تقنية CNC ومحركات السيرفو للتغذية، يضمن النظام كفاءة عالية ودقة مستقرة لقطعة العمل.

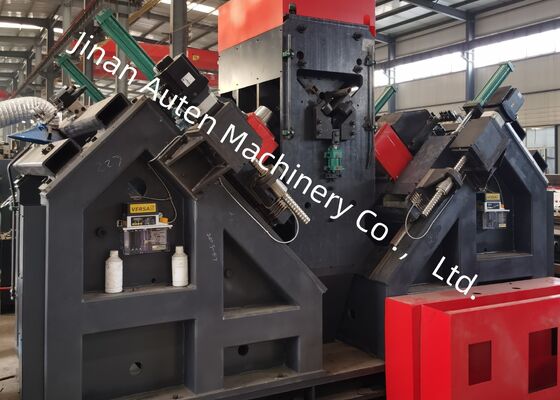

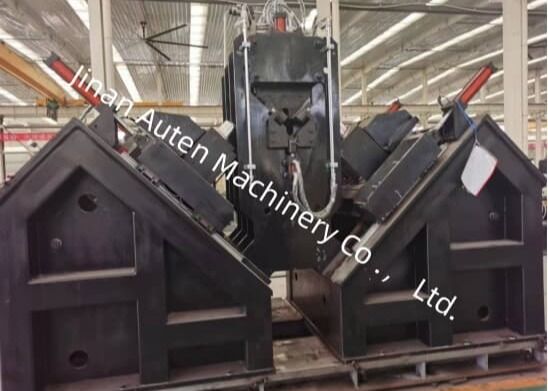

2. تم تركيب وحدة حفر على كل جانب، مع قدرة كل وحدة على حمل ثلاثة مثاقب بأحجام مختلفة. يمكن لوحدات الحفر إجراء حركات يتم التحكم فيها بواسطة CNC لضبط مواضع الحفر، مما يضمن دقة الثقوب.

3. سرعات دوران جميع الأعمدة قابلة للتعديل باستمرار عبر محول، بينما سرعات التغذية قابلة للتعديل بشكل لا نهائي من خلال صمامات التحكم في السرعة. الانتقال بين التغذية السريعة، وتغذية العمل، والسحب السريع للأعمدة مؤتمت بالكامل.

4. يتضمن خط الحفر وحدة وضع علامات واحدة، مع سهولة ضبط مواضع وضع العلامات مسبقًا. يتم تشغيل وضع العلامات، وتثبيت قطعة العمل، والتغذية للحفر بواسطة النظام الهيدروليكي. يتم الحصول على المكونات الرئيسية من موردين دوليين. يتم استخدام نظام تبريد دائري لإطالة عمر المثاقب.

5. كل من وضع العلامات والحفر مؤتمتان بالكامل، ويتم تفريغ جميع الزوايا المكتملة بواسطة جهاز قلب هوائي، مما يقلل من عبء العمل على المشغلين ويقدم مزايا واضحة مقارنة بالمصنعين الآخرين.

6. يتكون نظام التحكم من الكمبيوتر المضيف، ومحرك السيرفو، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، ومفاتيح المراقبة الخارجية، ومكونات أخرى. بمجرد إدخال أبعاد قطعة العمل، يتم إنشاء برنامج المعالجة تلقائيًا. بالإضافة إلى ذلك، يمكن حفظ البرنامج واختياره وعرضه والتواصل معه بناءً على رقم قطعة العمل.

7. تم تجهيز خط التشغيل بأجهزة دعم وضغط لاستيعاب معالجة الزوايا ذات الانحناءات الأكبر.

تمثل هذه العينات مجموعة من المواصفات القياسية وتكوينات الثقوب للصلب الزاوي المستخدم بشكل شائع في بناء أبراج خطوط النقل. تعمل كمرجع مرئي للمستخدمين المحتملين أو المفتشين لتقييم الأداء التشغيلي للمعدات، وتوفر معايير واضحة وقابلة للقياس لتقييم ما إذا كانت المعدات تلبي معايير التصنيع اللازمة لإنتاج أبراج خطوط النقل.

في بناء خطوط النقل فائقة الجهد (UHV)، حيث تتعرض أبراج النقل لظروف جوية قاسية وأحمال كبيرة، فإن هذه المعدات لا غنى عنها لمعالجة مكونات الصلب الزاوي التي تشكل الهياكل الأساسية الحاملة للأبراج. تقوم بكفاءة بعمليات الحفر والختم على الصلب الزاوي المستخدم في أجسام الأبراج، والوصلات المتقاطعة، والمكونات الهيكلية الأساسية الأخرى، مما يضمن دقة الأبعاد الدقيقة وأداء اتصال موثوق. وبالتالي، تلعب دورًا حيويًا في الحفاظ على السلامة الهيكلية والاستقرار طويل الأجل لأبراج النقل طوال عمرها التشغيلي.
