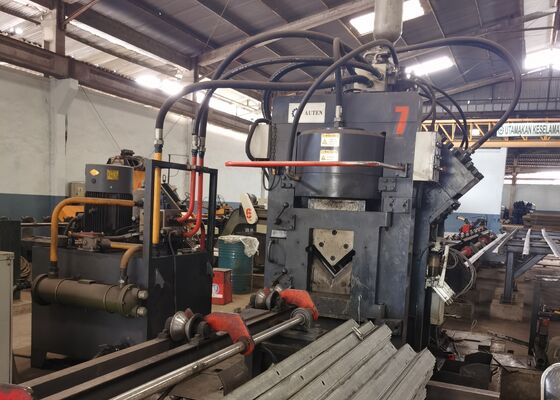

خط معالجة CNC لإنتاج أبراج الاتصالات وخطوط نقل الطاقة

خط إنتاج معالجة زوايا أبراج الاتصالات CNC لخطوط نقل الطاقة

مقدمة المنتج:

يتكون خط إنتاج الثقب والوسم والقطع عالي السرعة CNC من سلسلة JNC من مكونات أساسية، بما في ذلك وحدة الثقب، ووحدة الوسم، ووحدة القطع، وناقل عرضي، وناقل دوار، وناقل تغذية، وناقل تفريغ، وعربة تغذية CNC، ونظام هيدروليكي، ونظام كهربائي، ونظام هوائي، وعناصر أخرى لا غنى عنها. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية للفولاذ الزاوي في تصنيع الأبراج، ويعمل بالكامل تحت التحكم الرقمي، مما يضمن البساطة والدقة. يوفر قدرات إنتاج آلية وعالية الدقة ومتعددة الاستخدامات وواسعة النطاق.

معلمات المنتج:

ميزات المنتج:

1. تم تجهيز آلة ثقب الحديد الزاوي CNC بوحدتي ثقب أو ثلاث وحدات ثقب، كل منها قادر على استيعاب ثلاثة أحجام مختلفة من المثاقب. يتم التحكم في وحدات الثقب هذه بدقة بواسطة التحكم الرقمي (NC)، مما يضمن مواقع ثقب دقيقة وقابلة للتخصيص. الآلة قادرة على إنتاج ثقوب دائرية وبيضوية. بفضل قدراتها العالية السرعة في التغذية والثقب، فإنها تعزز كفاءة الإنتاج بشكل كبير. بالنسبة للفولاذ الزاوي بمقاس 50×50×4 مم، تحقق الآلة قدرة إنتاجية تتراوح بين 9-10 أطنان لكل وردية عمل مدتها ثماني ساعات.

2. وحدة الوسم لآلة الثقب الزاوي CNC مدمجة في غلاف قوي ومتين. يتكون نظام الوسم من أربع مجموعات من الخراطيش، والتي يمكن اختيارها عن طريق البرمجة، مما يوفر مرونة في تعديل موضع الوسم. بالإضافة إلى ذلك، تستخدم الآلة طريقة وسم القرص مع 10 صفوف، وتختار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، مما يعزز كفاءة الوسم بشكل كبير.

3. تم تجهيز آلة قطع القضبان الزاوية CNC بوحدة قص بشفرة مفردة، تشتهر بقوة قطعها الاستثنائية. يتم تنفيذ كل قطع بدون أي هدر للمواد، مما يضمن حافة قطع نظيفة وناعمة. تم تصميم غلاف الشفرة بهيكل باب مفتوح، مما يسهل استبدال الشفرة بسرعة وأمان.

4. تنقل طاولة المواد الأفقية بكفاءة القضيب الزاوي إلى رف المواد الدوار، والذي يتم تشغيله بواسطة محرك ومخفض. يضمن هذا النظام وضعًا آمنًا للقضيب الزاوي على ناقل التغذية للمعالجة اللاحقة.

5. يتم تثبيت قطعة العمل وتغذيتها بإحكام بواسطة عربة تغذية CNC، مما يضمن محاذاة دقيقة ودقة في تحديد المواقع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو، مع توفير تغذية عكسية للموضع بواسطة مشفر كهروضوئي، ويعمل ضمن نظام تحكم حلقة مغلقة.

6. تعمل آلة ثقب ووسم المعادن الزاوية CNC بنظام هيدروليكي يدفع عمليات الثقب والوسم والقص. وهي مجهزة بمحطة هيدروليكية عالية السرعة تتضمن مجمعًا، وتتميز الخطوط الهيدروليكية بوصلات من نوع الحلقات لضمان التشغيل المقاوم للتسرب مع تبسيط الصيانة واستبدال الأجزاء. يتم الحصول على كتل الصمامات الهيدروليكية الرئيسية من العلامة التجارية الموثوقة Atos، مما يضمن نظامًا هيدروليكيًا موثوقًا وعالي الأداء.

7. يوفر نظام تبريد المحطة الهيدروليكية خيارات متعددة، بما في ذلك التبريد بالماء، أو التبريد بالهواء، أو تبريد الزيت. تسمح هذه المرونة للعملاء باختيار طريقة التبريد الأنسب بناءً على متطلبات التشغيل المحددة لديهم.

8. يتكون نظام التحكم من كمبيوتر علوي، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومحرك سيرفو، ومفاتيح كشف خارجية، ومكونات متكاملة أخرى. يقوم المشغل ببساطة بإدخال معلمات المعالجة، ويقوم النظام تلقائيًا بإنشاء برنامج المعالجة المقابل. إنه متوافق تمامًا مع تنسيقات الملفات مثل DXF و NC وغيرها التي تنتجها برامج CAD. تم تصميم واجهة الإنسان والآلة للكمبيوتر العلوي لتكون سهلة الاستخدام، وتتميز بشاشة بديهية وعملية مبسطة. توفر وظائف تشمل تصور قطعة العمل الرسومي، وتخزين البيانات الشامل، ومراقبة الموضع، وإشعارات إنذار الأعطال.

تقدم هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية في صناعة أبراج الفولاذ الزاوي، للمستخدمين وسيلة مباشرة لتقييم جودة المعالجة والدقة والحرفية للمعدات. إنها بمثابة مرجع ملموس لتقييم أداء المعدات وملاءمتها لمتطلبات الإنتاج المحددة، وبالتالي تمكين اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل الطاقة فائقة الجهد (UHV)، حيث تتعرض الأبراج لظروف جوية قاسية وأحمال كبيرة، فإن هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوي التي تشكل الإطار الهيكلي الأساسي للأبراج. إنها تؤدي بكفاءة عمليات الحفر والختم على الفولاذ الزاوي المستخدم في أجسام الأبراج، والأذرع المتقاطعة، والعناصر الهيكلية الرئيسية الأخرى، مما يضمن أبعادًا دقيقة واتصالات قوية تدعم الاستقرار والسلامة العامة للأبراج.
