تفاصيل المنتج:
شروط الدفع والشحن:
|
| أنبوب دائري: | φ60 - φ165 ملم | أنبوب مربع: | 50x50 - 125x125 ملم |
|---|---|---|---|
| أنبوب مستطيل: | 40x60 - 150x100 ملم | سمك الجدار: | 2.0 - 6.0 ملم (الأنبوب الدائري)، 2.0 - 5.5 ملم (الأنبوب المربع) |
| القطر الداخلي: | φ650-φ710mm (سيتم تحديده) | القطر الخارجي: | φ1100-φ2000mm |
| وزن التبريد: | ≥10 طن | عرض الشريط: | 190-500 ملم |
| إبراز: | آلة تشكيل الأسطوانة من الصلب Q235,آلة تشكيل الأسطوانة CNC 10 ميجا باسكال,خط تشكيل معالجة الصلب Q345 |
||

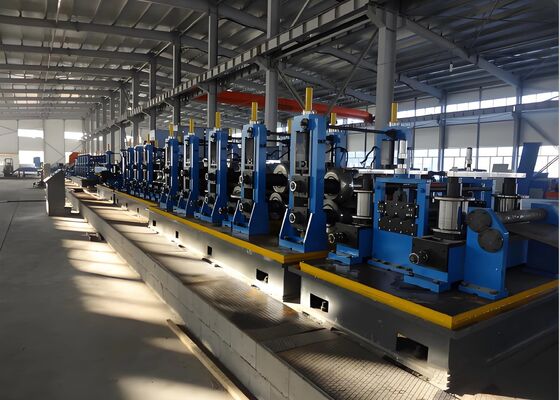

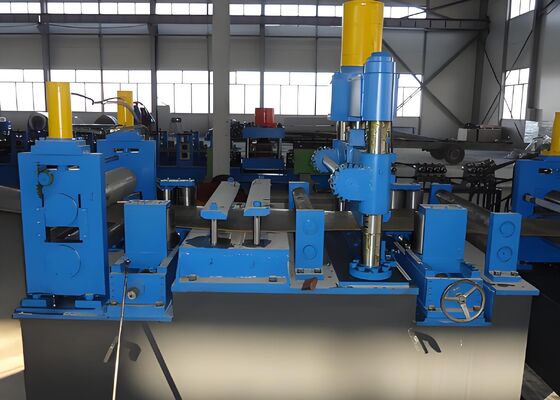

آلة تشكيل الأسطوانة CNC لمعالجة أنابيب الصلب Q235 Q345 خط ضغط 10 ميجا باسكال
نطاق المعالجة:
نطاق إنتاج الأنابيب الدائرية: φ60-φ165 مم
نطاق إنتاج الأنابيب المربعة: 50×50-125×125 مم
نطاق إنتاج الأنابيب المستطيلة: 40×60-150×100 مم
سمك الجدار: 2.0-6.0 مم (أنابيب دائرية)، 2.0-5.5 مم (أنابيب مربعة)
نظرة عامة على المنتج:
تم تصميم هذا الخط بشكل أساسي لإنتاج أنابيب الصلب الملحومة كهربائيًا بقطر يتراوح من 60 إلى 165 مم وسمك جدار يتراوح من 2.0 إلى 6.0 مم. يمكنه أيضًا إنتاج أنابيب مربعة ومستطيلة وأنابيب ذات أشكال خاصة ضمن نطاق الأنابيب الدائرية. بإضافة المعدات اللازمة، يمكنه لاحقًا إنتاج أنابيب API 5L. تم تصميم وتصنيع خط الإنتاج هذا من خلال دمج معدات مماثلة من مصادر محلية ودولية، مع مراعاة الظروف الوطنية لبلدي، ومن خلال الابتكار الجريء والتشاور الواسع مع المستخدمين. يتميز بالتشغيل الاقتصادي والموثوق والمستقر.
نطاق إنتاج أنابيب الصلب
| أنبوب دائري | φ60 - φ165 مم |
| أنبوب مربع | 50x50 - 125x125 مم |
| أنبوب مستطيل | 40x60 - 150x100 مم |
| سمك الجدار | 2.0 - 6.0 مم (أنبوب دائري)، 2.0 - 5.5 مم (أنبوب مربع) |
عملية الإنتاج:

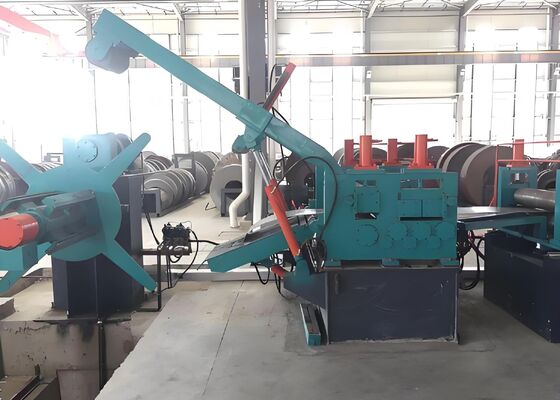

فك اللف → استقامة، تثبيت وتسوية → قص ولحام طرفي → حلقة → تشكيل، لحام عالي التردد، إزالة النتوءات الخارجية، إعادة تعبئة الزنك عبر الإنترنت، تبريد، قياس، استقامة تقريبية → تعديل طول المنشار الطائر → فحص وجمع → تغليف → وزن → تسمية → تخزين
أداء المعدات:
1. النظام الكهربائي:
يتكون نظام التحكم الكهربائي من جزأين: وحدة تحكم ووحدة مراقبة كمبيوتر، وكلاهما يعمل بشكل مستقل.
تشمل أوضاع التشغيل اليدوي والآلي.
1) وظائف التحكم الأساسية لآلة اختبار الضغط الهيدروليكي:
جمع وإدارة بيانات الإنتاج
يتم تسجيل نتائج اختبار الضغط الهيدروليكي بتنسيق ورقي وغير ورقي. يتم مراقبة ضغط اختبار آلة اختبار الضغط الهيدروليكي في الوقت الفعلي عبر برنامج مراقبة آلة اختبار الضغط الهيدروليكي. يمكن إدخال معلمات مثل الضغط المحدد، ووقت الاحتفاظ، وقيمة التحميل المسبق، ورقم الأنبوب، ومواصفات الأنبوب، ومادة الأنبوب، والمشغل، ومعيار التنفيذ، وطول الأنبوب، وفريق الاختبار، واستنتاجات الاختبار.
يتم تسجيل قيمة الضغط الهيدروليكي الحالية تلقائيًا. أثناء حالات زيادة الضغط والاحتفاظ به، يتم عرض منحنيات الضغط.
بعد الاختبار، يمكن حفظ البيانات، ويمكن عرض وطباعة بيانات الاختبار التفصيلية، مثل وقت الضغط.
تشمل وظيفة الاستعلام عن السجلات الاستعلام عن البيانات الحالية والتاريخية، وتدعم الاستعلام المحلي والبعيد، والنسخ الاحتياطي، والطباعة.
تسمح وظيفة النسخ الاحتياطي للبيانات بنسخ بيانات الاختبار الحديثة أو الشهرية احتياطيًا، حسب متطلبات الشركة المصنعة.
2) اختيار وضع تشغيل المعدات:
ثلاثة أوضاع تشغيل متاحة: يدوي، شبه آلي، وآلي. التحكم في البدء/الإيقاف والإيقاف الطارئ
يتميز بالتحكم العادي في البدء/الإيقاف والتحكم في الإيقاف الطارئ في حالات الطوارئ. بينما يتم إيقاف تشغيل المشغلات بعد الإيقاف الطارئ، تظل مؤشرات الإدخال والإخراج لوحدة التحكم المنطقية القابلة للبرمجة (PLC) قيد التشغيل، مما يسهل الاستعلام عن معلومات الأعطال وتشخيصها.
3) مراقبة الكمبيوتر:
بناءً على احتياجات الإنتاج والتحكم، فإنه يوفر تشغيلًا ومراقبة بديهية وموثوقة لعملية الإنتاج بأكملها. وظائفه الرئيسية هي كما يلي:
يتميز بالقدرة على تعيين وتخزين وتحميل وتنزيل معلمات عملية الإنتاج ومعلمات تشغيل المعدات.
يوفر عرضًا ديناميكيًا لحالة تشغيل المعدات الإجمالية والمحلية لنظام التحكم.
يقوم تلقائيًا بإنشاء وتخزين وطباعة تقارير الإنتاج.
يعرض ويسجل ويطبع إشارات أعطال النظام والإنذار.
4) المعدات الكهربائية:
خزانة التحكم، خزانة تحكم PLC، وحدة تحكم التشغيل (1 وحدة)
مكونات الكشف (1 مجموعة)
تستخدم PLC سلسلة منتجات ناضجة؛
تستخدم الشاشة التي تعمل باللمس على وحدة تحكم التشغيل شاشة ملونة؛
تستخدم المكونات الكهربائية منخفضة الجهد علامات تجارية محلية معروفة.
2. النظام الهيدروليكي - 1 مجموعة
الوظيفة: يتحكم في تشغيل جميع المكونات الهيدروليكية في الوحدة بأكملها.
المكونات: تتكون من محطة هيدروليكية مستقلة، والعديد من محطات الصمامات، وأنابيب هيدروليكية.
أ. تتكون المحطة الهيدروليكية من خزان زيت، ومضخة رئيسية، وصمامات هيدروليكية.
ب. تتكون محطة الصمامات من كتل صمامات فردية. تتضمن كل كتلة صمامات صمام عكسي، وصمام ضغط، وصمام خانق، وكتلة صمامات، وصمام كروي، وصينية تجميع زيت، وصندوق توصيل كهربائي، وأنابيب على كتلة الصمامات، تتحكم في تشغيل المشغلات الهيدروليكية في كل وحدة.
ج. تتكون الأنابيب الهيدروليكية من أنابيب فولاذية غير ملحومة، ومشابك أنابيب، ووصلات أنابيب، وخراطيم ضغط عالي. يتم تكوين ضغط النظام وفقًا لمتطلبات المنطقة والاستخدام ويقع بالقرب منه.
تم تجهيز خزان المحطة الهيدروليكية بنظام تبريد زيت هيدروليكي خارجي، ويقع مجرى تجميع الزيت على السطح العلوي للخزان.
تم تجهيز النظام بأجهزة أمان لمنع الحمل الزائد والصدمات الهيدروليكية.
هيكل النظام بسيط وعملي، والمشغلات مستقرة ومرنة، والتعديل والصيانة سهلة.
يعد تخطيط وتركيب المكونات (الأجهزة) الهيدروليكية آمنًا وموثوقًا، ويتوافق مع معايير السلامة ذات الصلة وأدلة المنتج.
يتم تركيب فلتر زيت في النظام، ودقة الترشيح تلبي متطلبات مكونات النظام.
يتم تركيب مبرد في النظام لضمان التشغيل المستمر في درجات الحرارة المحيطة، مع عدم تجاوز مؤشرات درجة حرارة الزيت ولزوجته القيم المحددة.
تخطيط الأنابيب أنيق وآمن ويلبي المتطلبات، مما يسهل التفكيك الكامل للآلة والصيانة والاستبدال.
