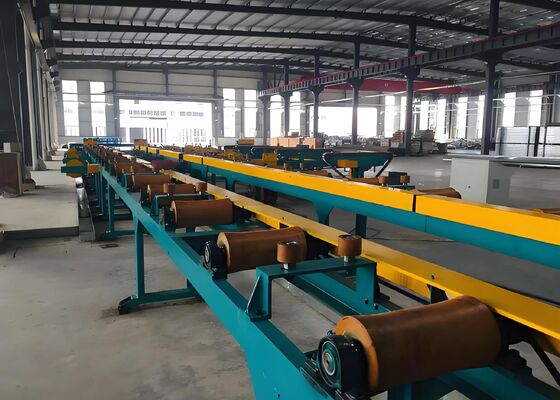

آلة تشكيل الأسطوانة باللحام المستقيم للأنابيب المستديرة بوزن تبريد لا يزيد عن 10 أطنان

≤10 طن وزن التبريد آلة تشكيل الأدوات المستديرة ذات الخياطة المستقيمة

نطاق المعالجة:

نطاق إنتاج الأنابيب المستديرة: φ60-φ165mm
نطاق إنتاج الأنابيب المربعة: 50×50-125×125mm
نطاق إنتاج الأنابيب المستطيلة: 40×60-150×100mm
سمك الجدار: 2.0-6.0mm (الأنابيب المستديرة) ، 2.0-5.5mm (الأنابيب المربعة)

لمحة عامة عن المنتج:

تم تصميم هذا الخط في المقام الأول لإنتاج أنابيب الصلب المصفحة بالكهرباء التي تتراوح قطرها من 60 إلى 165 مم وسمك الجدران من 2.0 إلى 6.0 مم.والأنابيب ذات الشكل الخاص ضمن مجموعة الأنابيب المستديرةبإضافة المعدات اللازمة، يمكن أن تنتج بعد ذلك أنبوب API 5L.تم تصميم خط الإنتاج هذا وتصنيعه عن طريق دمج معدات مماثلة من مصادر محلية ودولية، مع الأخذ بعين الاعتبار الظروف الوطنية في بلدي، ومن خلال الابتكارات الجريئة والتشاور المكثف مع المستخدمين.

نطاق إنتاج أنابيب الصلب

عملية الإنتاج:

فك الملفات → تصويب، تشبيك وتسوية → قِطْع وتلحير المؤخرة → الحلقة → تشكيل، لحام عالية التردد، إزالة الحفرة الخارجية، إعادة ملء الزنك عبر الإنترنت، التبريد، التحديد الحجم،التسوية الخام → ضبط طول المنشار الطائر → التفتيش والجمع → التعبئة → الوزن → التسمية → التخزين

تكوين المعدات والمعايير الرئيسية لكل وحدة

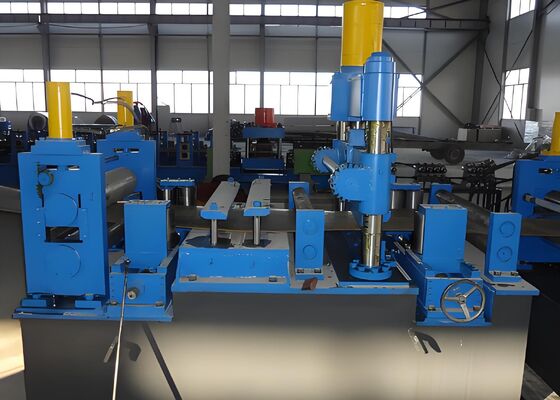

1آلة تحديد قطر التشكيل:

آلة التشكيل هي المعدات الأساسية في خط إنتاج الأنابيب المصفحة. إنها تدور باستمرار شريط فولاذ طويل من مواصفات محددة إلى أنابيب وتلحنها إلى أنابيب.يمكن أن تنتج كل من الأنابيب المستديرة والشكل. باستخدام مبدأ تشكيل الدوال ، يمكن لهذه الآلة إنتاج أنابيب الفولاذ من المواصفات المحددة. يتم استخدام لحام التخزين كطريقة تسخين.يتم إدخال شريط فولاذ محدد في الآلة، حيث يتم لفها إلى شرائح الأنابيب عن طريق تشكيل أدوات.التيار عالي التردد ثم يستخدم الجلد وتأثيرات القرب لتركيز التيار بشكل كبير على سطح لحام حافة الأنابيب، وتسخين الحافة بسرعة. بعد التبريد، والحجم، والتصويب الخام، يتم تشكيل الأنابيب في المواصفات المطلوبة. تستخدم هذه الآلة طريقة خط السفلي الأفقي،مع عجلات مع مرور نصف قطرها مزدوجتتكون الوحدة من آلة تشكيل، آلة لحام، وحدة تبريد، طاحونة قياس، وحدة تصويب الخام، وصندوق نقل.

أ) المحرك ونظام القيادة الرئيسي: المحركات هي محركات Z4 سلسلة DC ، نموذج Z4-250-42 ، 160 كيلوواط ، 1000 دورة في الدقيقة.

ب) علبة التروس:
يستخدم علبة التروس أدوات منحدرة دائرية ، مصنوعة من 20CrMnTi ، مكبوتة ، مع وحدة من 14. يحتوي علبة التروس على هيكل هيكلي منقسم لسهولة الصيانة.

ج) الوقوف الأفقي للدراجات: (مغير الدراجات من النوع الجانبي)
1) قطر العمود الأفقي: φ120 ملم، مصنوع من 42CrMo، عالية التردد صلب.
2) قطر قاع العجلة: 200 ملم.
3) يتم تجهيز العمود الأفقي بالوسائد الأمنية لتوفير حماية من الإفراط في الحمل، وحماية ناقل التروس وصندوق التروس.
(د) عقدة الدوار الرأسي: قطر عمود الدوار الرأسي: φ70 ملم، مصنوع من 40Cr، عالية التردد.

(هـ) أدوات التطويق: أدوات التطويق ذات خمسة أدوات.

f) الحرشة واللحام: اليدوي رفع وتخفيض بسرعة، مع تعديل سهل من الأمام إلى الخلف وصعود وهبوط.

g) يتم استخدام عمود القيادة Steyr للتشكيل والحجم.

ح) ترتيب تشكيل: عمودية، خمسة لفة تغذية مع جهاز مضاد للقفز، عمودية، أفقية، عمودية...
ترتيب اللحام: دليل، طحن خمس أدوات، مقشرة، تلميع، تبريد.
ترتيب القياس: عمودي، أفقي، عمودي، أفقي... 2 عجلات قياس السرعة مع رؤوس تركية.

i) سرعة اللحام: 15-45 م/دقيقة.

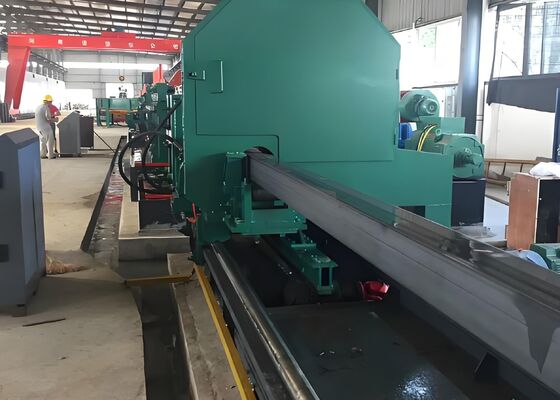

2المنشار الطائر:

المنشار الطائر المحوسب FJZ ((Y) هو قطعة أساسية من المعدات في خط إنتاج الأنابيب الملحومة. إنه يقطع الأنابيب من أشكال مختلفة تلقائيًا إلى أطوال دقيقة بسرعة عالية. باستخدامنظام التحكم في الأمراض المنقولة جنسيًا عالي الدقة ونظام ميكانيكي، توفر المنشار أداءً ممتازًا للتحديد والمزامنة ، ونقل ميكانيكي موثوق به ، مما يؤدي إلى سرعة عالية ودقة.
تتكون هذه الآلة من تسعة مكونات: سرير، صندوق التروس، عربة المنشار، مصباح، نظام قياس السرعة، نظام الهواء، نظام القيادة، النظام الكهربائي، وإطار الدوار.

3محرك التردد العالي و لوحة التحكم المركزية:

500 كيلوواط عالية التردد وDC غرفة تحكم السرعة (بما في ذلك المجال المغناطيسي الضعيف) محركات DC جميعها سلسلة Z4 محركات DC (جهد الإثارة هو 440V)
