تفاصيل المنتج:
شروط الدفع والشحن:
|
| أنبوب دائري: | φ60 - φ165 ملم | أنبوب مربع: | 50x50 - 125x125 ملم |
|---|---|---|---|
| أنبوب مستطيل: | 40x60 - 150x100 ملم | سمك الجدار: | 2.0 - 6.0 ملم (الأنبوب الدائري)، 2.0 - 5.5 ملم (الأنبوب المربع) |
| القطر الداخلي: | φ650-φ710mm (سيتم تحديده) | القطر الخارجي: | φ1100-φ2000mm |
| وزن التبريد: | ≥10 طن | عرض الشريط: | 190-500 ملم |
| إبراز: | خط إنتاج لحام الأنابيب الدائرية,آلة لحام الأنابيب الفولاذية,معدات لحام الأنابيب ذات اللحام المستقيم,electric-welded steel pipe machine,straight seam welded pipe equipment |
||

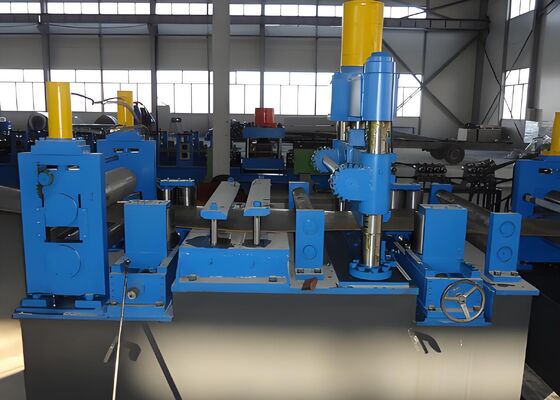

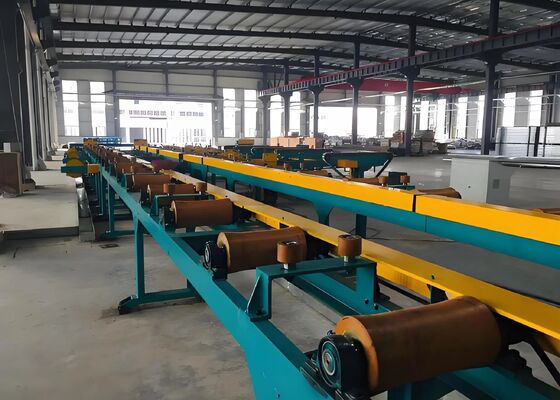

خط إنتاج أنابيب الصلب الملحومة باللحام المستقيم للأنابيب الدائرية φ60-φ165 مم، صناعة أنابيب الصلب الملحومة كهربائيًا
نطاق المعالجة:
نطاق إنتاج الأنابيب الدائرية: φ60-φ165 مم
نطاق إنتاج الأنابيب المربعة: 50×50-125×125 مم
نطاق إنتاج الأنابيب المستطيلة: 40×60-150×100 مم
سمك الجدار: 2.0-6.0 مم (أنابيب دائرية)، 2.0-5.5 مم (أنابيب مربعة)
نظرة عامة على المنتج:
تم تصميم هذا الخط بشكل أساسي لإنتاج أنابيب الصلب الملحومة كهربائيًا بقطر يتراوح من 60 إلى 165 مم وسمك جدار يتراوح من 2.0 إلى 6.0 مم. يمكنه أيضًا إنتاج أنابيب مربعة ومستطيلة وأنابيب ذات أشكال خاصة ضمن نطاق الأنابيب الدائرية. بإضافة المعدات اللازمة، يمكنه لاحقًا إنتاج أنابيب API 5L. تم تصميم وتصنيع خط الإنتاج هذا من خلال دمج معدات مماثلة من مصادر محلية ودولية، مع مراعاة الظروف الوطنية لبلدي، ومن خلال الابتكار الجريء والتشاور المكثف مع المستخدمين. يتميز بتشغيل اقتصادي وموثوق ومستقر.
نطاق إنتاج أنابيب الصلب
| أنبوب دائري | φ60 - φ165 مم |
| أنبوب مربع | 50x50 - 125x125 مم |
| أنبوب مستطيل | 40x60 - 150x100 مم |
| سمك الجدار | 2.0 - 6.0 مم (أنبوب دائري)، 2.0 - 5.5 مم (أنبوب مربع) |
عملية الإنتاج:
فك اللف → استقامة، تثبيت وتسوية → قص ولحام طرفي → حلقة → تشكيل، لحام عالي التردد، إزالة النتوءات الخارجية، إعادة تعبئة الزنك عبر الإنترنت، تبريد، قياس، استقامة أولية → تعديل الطول بالمنشار الطائر → فحص وجمع → تغليف → وزن → وضع علامات → تخزين
تكوين المعدات والمعلمات الرئيسية لكل وحدة
1. عربة تحميل:
| الاستخدام | تستخدم لاستقبال لفائف الصلب، ونقلها إلى فك اللف، ورفع لفائف الصلب إلى مركز رأس مخروط فك اللف | ||
| الهيكل | تتكون من رف مواد، آلية حركة، أسطوانة، سكة توجيه، إلخ. | ||
| تحمل الحمل | ≤15 طن | طريقة الرفع | هيدروليكي |
| أسلوب المشي | محرك مع مخفض دوري | ||
2. فك اللف:
| الاستخدام | تستخدم لتعليق ودعم لفائف الصلب لتوفير المواد الخام لخط الإنتاج | ||
| تحمل الحمل | ≤15 طن | طريقة الفرملة | فرامل هوائية، تحكم بصمام كهرومغناطيسي |
| طريقة التمدد والانكماش | نوع مخروط واحد هيدروليكي للتمدد والانكماش | ||

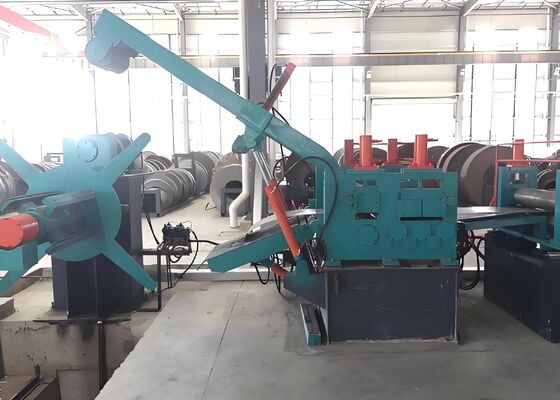

3. آلة الاستقامة ZTZ (Y):
| الاستخدام | تستخدم بالاقتران مع فك اللف، يتم سحب رأس شريط الصلب من فك اللف وتغذيته إلى جهاز التسوية بالضغط للاستواء. | ||
| الهيكل | جهاز بكرة الضغط، جهاز رأس المجرفة، جهاز الرأس المستقيم | ||
| عرض شريط الصلب | 190－500 مم | قطر شريط الصلب | φ1100－φ2000 مم |
| قوة المحرك | 11 كيلو واط | ||
4. آلة التسوية بالضغط:
| الاستخدام | يتم تسوية الأشرطة الفولاذية المسحوبة من فك اللف وآلة الاستقامة في الرأس والذيل ثم تسليمها إلى آلة القص واللحام. | ||
| الهيكل | تتكون من بكرات ضغط، بكرات تسوية وأجهزة نقل | ||
| عرض شريط الصلب | 190－500 مم | قطر شريط الصلب | φ1100－φ2000 مم |
5. آلة قص ولحام طرفي:
| الاستخدام | تستخدم لقص ولحام الأجزاء غير المنتظمة في رأس وذيل شريط الصلب لضمان الإنتاج المستمر لوحدات الأنابيب الملحومة | |||
| قص شريط الصلب | عرض الشريط | 190－500 مم | سمك الشريط | 2.0－6.0 مم |
| التصنيف | آلة قص ولحام طرفي | قص هيدروليكي، شد ميكانيكي، لحام يدوي | ||
6. حلقة التخزين:
| الاستخدام | تستخدم لتخزين شريط الصلب وتغذية آلة لحام الأنابيب بشكل مستمر لضمان الإنتاج المستمر لآلة لحام الأنابيب | |||||
| عرض الشريط | 190－500 مم | سمك الشريط | 2.0-6.0 مم | |||
| حلقة حلزونية أفقية | تتكون من جهاز تثبيت وتغذية، مجموعة حلقة، جهاز تفريغ، وجهاز تحكم كهربائي. | |||||
| محرك | 22 كيلو واط | سرعة التغذية | الحد الأقصى = 100 م/دقيقة | |||
| قطر صينية التخزين | 6.0 متر | التخزين | 1000 متر | |||
