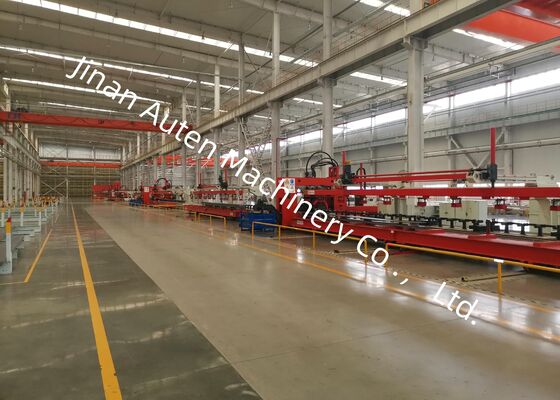

قطر 60 ملم ثقوب CNC ثقوب في العوارض الطولية المسطحة صناعة السيارات
مقدمة المنتج
شركتنا صممت و طورت نظام صناعة معالجة صفائح معدنية ذاتية الجودة عالية الكفاءة و الدقة العاليةمصمم خصيصًا لضرب العوارض الطولية للسيارات ذات القوة العاليةتم تصميم خط الإنتاج هذا بشكل مثالي للتعامل مع الحزم الطولية العريضة للغاية والسميكة للغاية ، التي تستخدم عادة في المركبات المتخصصة مثل شاحنات التعدين وغيرها من التطبيقات الثقيلة.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
| 8 | طريقة المعالجة | تصفية |
| 9 | الإشارة |
محور X على طول الصفيحة، وتعتمد إحداثيات X للثقب على نهاية الصفيحة؛ محور Y هو عرض الصفيحة، والمرجع هو خط الوسط. |
| 11 | وضع العمل | اليدوي، التلقائي |
خصائص المنتج
1يتم دمج نظام التحكم بسلاسة مع نظام 828D CNC ، مقترنة مع آليات تغذية محرك الخدمة.هذا التكوين يضمن كفاءة تشغيل متفوقة مع ضمان دقة ثابتة طوال معالجة قطعة العمل.
2يتم تثبيت جهاز محرك محرك مركزي على عجلة دعم التغذية،تتيح المعالجة الفعالة للألواح ذات الملفات المميزة المختلفة للقطع العرضي وتستوعب تقلبات الارتفاع تتراوح من 0 إلى 200 مم.
3تم تصميم النظام لدعم ما يصل إلى 25 قالبًا من قطرات مختلفة ، ويتميز بعملية تركيب قالب سريعة وسهلة الاستخدام.
4يتم تحميل و إبرام و تفريغ الألواح بأتمتة ، مما يقلل إلى حد كبير من متطلبات العمالة و يزيد من كفاءة التشغيل.
5يتم إلقاء مواد النفايات وتجميعها تلقائيًا، مما يضمن تدفق الإنتاج السلس والفعال.
6. يسمح برنامج البرمجة الآلي باستيراد الرسومات مباشرة من ملفات AUTOCAD أو.DXF المنتجة بواسطة برامج CAD الأخرى. يحتوي على واجهة إنسانية آلية بديهية ،يدعم توليد تلقائي لبرامج معالجة الأدوات الآلية، وبالتالي تقليل وقت المعالجة وتقليل احتمال الأخطاء.
يعرض المعرض مجموعة مختارة بعناية من عينات العوارض الطولية النهائية التي تنتجها خط الإنتاج هذا،تمثل مواصفات مختلفة تستخدم في شاحنات التعدين والمركبات المتخصصةهذه العينات تؤكد بفعالية دقة وضع الثقب، جودة الحواف المثقوبة، والسلامة الهيكلية العامة،تزويد العملاء والمفتشين بتمثيل مرئي واضح لقدرات معالجة المعدات.
هذه الآلة هي وحدة متخصصة للغاية تم تطويرها خصيصًا لعمليات الغرز على العوارض الطولية المسطحة في قطاع السيارات.وهي مصممة في المقام الأول لمعالجة الحزم الرئيسية للشاحنات والمركبات المتخصصة، وضمان تشكيل الثقب الدقيق لتلبية متطلبات التجميع الهيكلي لهذه الأجزاء الثقيلة، الهندسة المخصصة للسيارات تحمل الحمل.
