تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأقصى لحجم قطعة العمل (مم): | 1500*800 | الأعلى. قطر التثقيب (مم): | Φ26 |
|---|---|---|---|
| الأعلى. قطر الحفر (مم): | Φ50 | تفتق المغزل الحفر: | بي تي50 |
| قوة اللكم (كيلو نيوتن): | 1000/1200 | قوة الوسم (كيلو نيوتن): | 800/1200 |
| حجم الحرف (مم): | 14*10*19 | الكمية. من الطابع: | 12 |
| إبراز: | BT50 آلة حفر CNC للصلب,سمك الحفر 40 ملم محور CNC,آلة تشكيل ثقوب في ورق معدني,40mm drilling thickness CNC spindle,metal sheet hole forming machine |
||

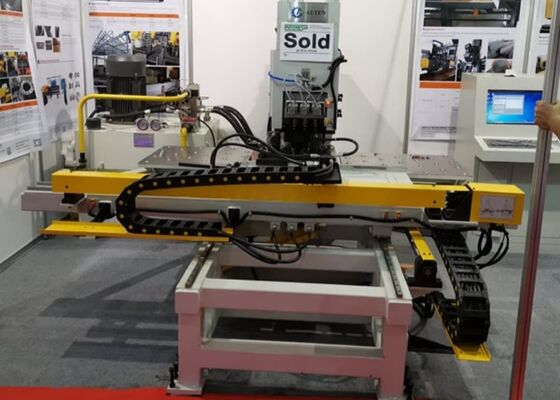

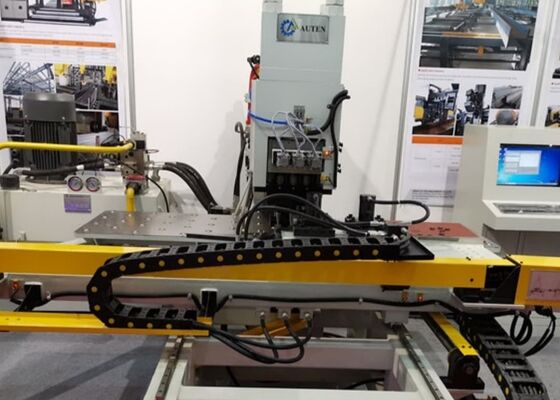

آلة ثقب CNC بظرف حفر BT50 لتشكيل ثقوب الصفائح المعدنية الفولاذية بسماكة حفر 40 مم
مقدمة المنتج:
آلة الوسم والثقب أو الحفر الهيدروليكية CNC الأقوى، المكبس ثابت، الأسطوانة متحركة، رباعية الاتجاهات، شريط ثماني الاتجاهات، حركة سلسة، ضغط عمل مستقر طويل الأمد لتقليل قوة الثقب أثناء الحمل الجزئي، الجهاز يحسن الاستقرار والموثوقية بشكل كبير. للاستخدام طويل الأمد لهذه الآلة، يمكنها الحفاظ على دقة عالية وعمر طويل.
تكوين المنتج:
| الموديل | BNHD120 | |
| أقصى حجم لقطعة العمل (مم) | 1500*800 | |
| أقصى قطر للثقب (مم) | Φ26 | |
| أقصى قطر للحفر (مم) | Φ50 | |
| تفتق ظرف الحفر | BT50 | |
| سماكة اللوحة (مم) | الثقب | 5～25 (Q235) |
| الحفر | 40 | |
| قوة الثقب (kN) | 1000/1200 | |
| قوة الوسم (kN) | 800/1200 | |
| الحد الأدنى للمسافة بين الثقب وحافة اللوحة (مم) | الثقب | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف (مم) | 14*10*19 | |
| كمية الحرف | 12 | |
| محطات القوالب | 4 | |
| سرعة تغذية الحفر (مم/دقيقة) | 0~5000 | |
| شوط ظرف الحفر (مم) | 350 | |
| سرعة دوران ظرف الحفر (دورة/دقيقة) | 30~3000 | |
| وضع البرمجة | برمجة الأوامر، رسم Auto CAD أو برنامج التخطيط | |
| الأبعاد الكلية الطول*العرض*الارتفاع (م) | 3.3*3.2*3 | |
ميزة المنتج:
1. إطار الآلة مصنوع من لحام لوحة من النوع C، مع صلابة جيدة ومساحة معالجة كبيرة. الآلة تحتوي على ثلاث محطات قوالب (من بينها واحدة هي محطة قوالب الوسم)، تبديل تلقائي لمحطات القوالب. نظام التثبيت يمكن أن يتكيف مع قطعة العمل المختلفة، مع حاجز صفري كعلامة مرجعية، وقطعة العمل مدعومة بطاولة عمل بكرات. حركة المحور X و Y يتم التحكم فيها بواسطة محرك سيرفو وقيادة برغي كروي، ونظام CNC مزدوج المحور يتحكم في موضع الثقب، لجعل عملية التشغيل بأكملها تلقائية؛ قد يقوم المشغل بإدخال أحجام قطعة العمل إلى الكمبيوتر لاستدعاء البرنامج بشكل متكرر في المستقبل.
2. اعتماد تقنية CNC، تغذية بمحرك سيرفو، مع كفاءة عالية ودقة مستقرة لقطعة العمل.
3. المكونات الوظيفية الهامة تعتمد على التجميع المعياري، سهلة الإصلاح.
4. تنفيذ الثقب والوسم والحفر على لوحة واحدة.
5. وحدة الحفر لديها وظائف تشمل السقوط السريع، التغذية البطيئة للعمل، والتغذية السريعة للعودة لتحسين كفاءة العمل.
6. برمجة سهلة، يمكن إدخال قطر وموضع الثقوب إلى الكمبيوتر، ويمكن أيضًا استخدام البرنامج الذي تم إنشاؤه بواسطة برنامج التخطيط، أو اعتماد تحويل مباشر CAD/CAM.
7. المحطة الهيدروليكية تعتمد مضخة مزدوجة، محرك واحد، نظام تبريد مياه، اقتران من نوع كم لجميع خطوط الأنابيب. غراء الخرطوم والاقتران مستورد.
8. المحور X و Y مدفوعان بمحرك سيرفو، برغي كروي ودليل خطي، مما يضمن دقة عالية.
9. مع وظيفة تشخيص الأعطال الذاتي.
10. تخفيف عبء العمل على العمال.

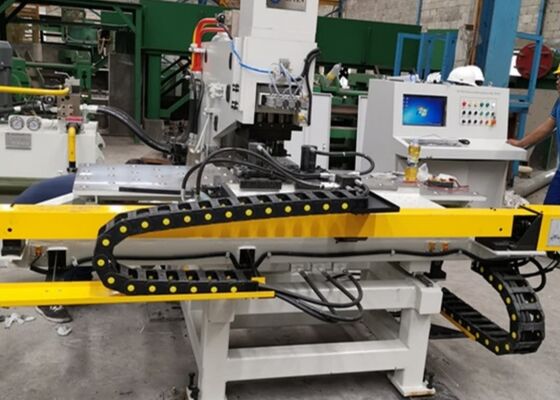

تفاصيل الآلة:
تم تصميم نظام تشغيل المعادن المتخصص هذا بدقة لتنفيذ عمليات الثقب والوسم والحفر على الصفائح الفولاذية في صناعة تصنيع الأبراج الفولاذية. يوفر دقة تشغيل استثنائية، مع الالتزام بمتطلبات التفاوت الصارمة وتشطيب السطح. بالإضافة إلى استخدامه الأساسي في قطاع الأبراج الفولاذية، يقوم هذا المعدات المتنوعة باستمرار بتنفيذ وظائف الثقب والحفر والوسم على الصفائح المعدنية عبر تطبيقات صناعية مختلفة. يضمن كفاءة تشغيل محسنة ومعالجة دقيقة لقطع العمل المعدنية المتنوعة، مما يبسط سير العمل ويرفع جودة المنتج عبر صناعات متعددة.
