تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |
| إبراز: | آلة حفر الزاوية CNC,صناعة الصلب من برج نقل,خط علامة CNC عالي السرعة |
||

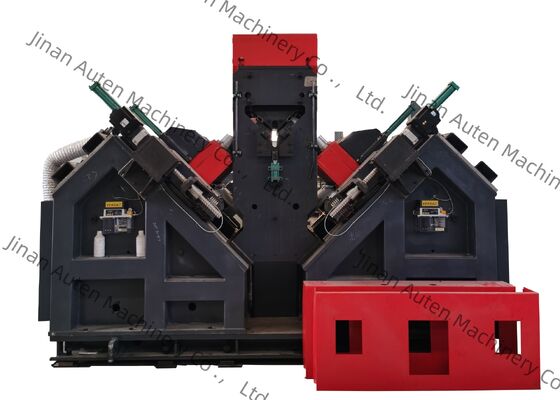

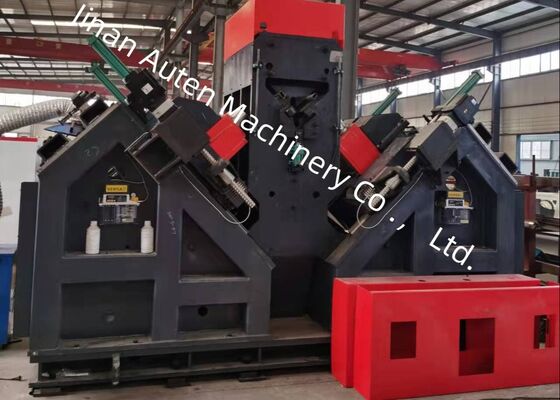

خطوط نقل الطاقة آلات الحفر والوسم CNC عالية السرعة لقطع الصلب الإنشائي
الصناعة المطبقة:
الآلة هي معدات خاصة تستخدم للحفر والوسم على الزوايا الفولاذية بشكل أساسي في مجال صناعة أبراج الزوايا الفولاذية.
مكونات المنتج:
تتكون هذه الآلة بشكل أساسي من ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة حفر، ووحدة وسم، وناقل تفريغ، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية وما إلى ذلك.
المعلمات الرئيسية:
| الموديل | ADM2532 |
| حجم الزاوية (مم) | 100×100×10~250×250×32 |
| الحد الأقصى لطول القطعة الخام (م) | 14 |
| تفتق عمود الحفر | BT40 |
| الحد الأقصى لقطر الحفر (مم) | φ40 |
| عدد المثاقب على كل جانب (قطعة) | 3 (6 إجمالي على الجانبين) |
| الحد الأقصى لسرعة دوران العمود (دورة/دقيقة) | 6000 |
| الحد الأقصى لسرعة قطع المثقاب (م/دقيقة) | 200 |
| محاور CNC | 9 |
| نطاق الوسم الخلفي (مم) | 50-220 (بدون خطوات) |
| الحد الأقصى لسرعة تغذية الزاوية (م/دقيقة) | 40 |
| قوة الوسم (كيلو نيوتن) | 1000/1200 |
| عدد مجموعات الأحرف | 4 |
| عدد الأحرف في كل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| نظام تبريد المثقاب | تبريد داخلي جاف بالرش الهوائي |
| وضع البرمجة | برنامج رسم أو برمجة تعليمات |
| الأبعاد الكلية (م) | 34×8×3 |
ميزات المنتج:
1. يتكون خط المعالجة هذا من ناقل عرضي، وناقل قلاب، وناقل تغذية، وعربة تغذية CNC، ومجموعتين من وحدات الحفر، ومجموعة واحدة من وحدات الوسم، وناقل تفريغ تلقائي ومحطة هيدروليكية كهربائية ونظام تبريد كهربائي مطابق. يعتمد تقنية CNC، ومحرك سيرفو في التغذية، مع كفاءة عالية ودقة مستقرة لقطعة العمل.
2. توجد مجموعة واحدة من وحدات الحفر على كل جانب. يمكن تركيب ثلاث مثاقب بأبعاد مختلفة في كل وحدة حفر. يمكن لوحدة الحفر تحقيق حركة CNC بشكل كلي لتغيير مسافات الحفر، وبالتالي ضمان دقة الثقوب.
3. يتم تحقيق سرعات دوران جميع الأعمدة بضبط بدون خطوات بواسطة المحول، ويتم أيضًا تحقيق سرعات التغذية بضبط بدون خطوات بواسطة صمامات تنظيم السرعة. يتم الانتهاء من تحويل التغذية السريعة، وتغذية العمل، والسحب السريع للأعمدة تلقائيًا.
4. وحدة وسم واحدة في خط الحفر. يمكن ضبط مسافات الوسم مسبقًا بسهولة. يتم تشغيل الوسم، وتثبيت قطعة العمل، وتغذية الحفر بواسطة النظام الهيدروليكي. المكونات الرئيسية مستوردة. يتم تطبيق نظام تبريد دوري لإطالة عمر المثاقب.
5. جميع عمليات الوسم والحفر تتم بشكل تلقائي وكامل، ويمكن تفريغ جميع الزوايا المكتملة بواسطة جهاز قلب هوائي لتخفيف قوة العمل للعمال مع مزايا جيدة مقارنة بالمصنعين الآخرين.
6. يتكون نظام التحكم من الكمبيوتر المضيف، والمحرك السيرفو، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، ومفتاح المراقبة الخارجي، وما إلى ذلك. فقط أدخل أبعاد قطعة العمل، وسيتم إنشاء برنامج المعالجة تلقائيًا. بالإضافة إلى ذلك، يمكن حفظ البرنامج واختياره وعرضه والتواصل معه وفقًا لرقم قطعة العمل.
7. يقوم خط التصنيع بتركيب جهاز دعم وضغط لتلبية متطلبات معالجة الزوايا ذات الانحناء الأكبر.
توضح هذه العينات مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب للزوايا الفولاذية المستخدمة بشكل متكرر في بناء أبراج خطوط نقل الطاقة. إنها بمثابة مرجع مرئي للمستخدمين المحتملين أو المفتشين لتقييم الأداء التشغيلي للمعدات، وتقديم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تلتزم بمعايير التصنيع المطلوبة لتصنيع أبراج خطوط نقل الطاقة.
في بناء خطوط نقل الطاقة فائقة الجهد (UHV)، حيث تتعرض أبراج النقل لظروف جوية قاسية وأحمال كبيرة، فإن هذه المعدات ضرورية في معالجة مكونات الزوايا الفولاذية التي تشكل العناصر الأساسية الحاملة للأبراج. إنها تؤدي بفعالية عمليات الحفر والختم على الزوايا الفولاذية المستخدمة في أجسام الأبراج، والأذرع المتقاطعة، والمكونات الهيكلية الحيوية الأخرى، مما يضمن دقة الأبعاد وأداء اتصال موثوق به. ونتيجة لذلك، تلعب دورًا حاسمًا في الحفاظ على السلامة الهيكلية والاستقرار طويل الأمد لأبراج النقل طوال فترة عمرها التشغيلي بأكملها.
