صناعة أبراج الإرسال آلة حفر الزاوية CNC

صناعة أبراج الإرسال آلة حفر الزاوية CNC

مقدمة المنتج

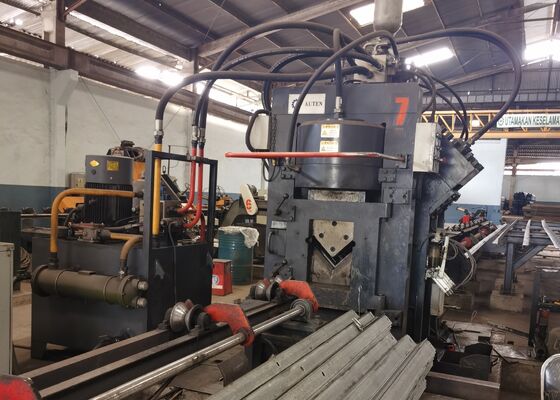

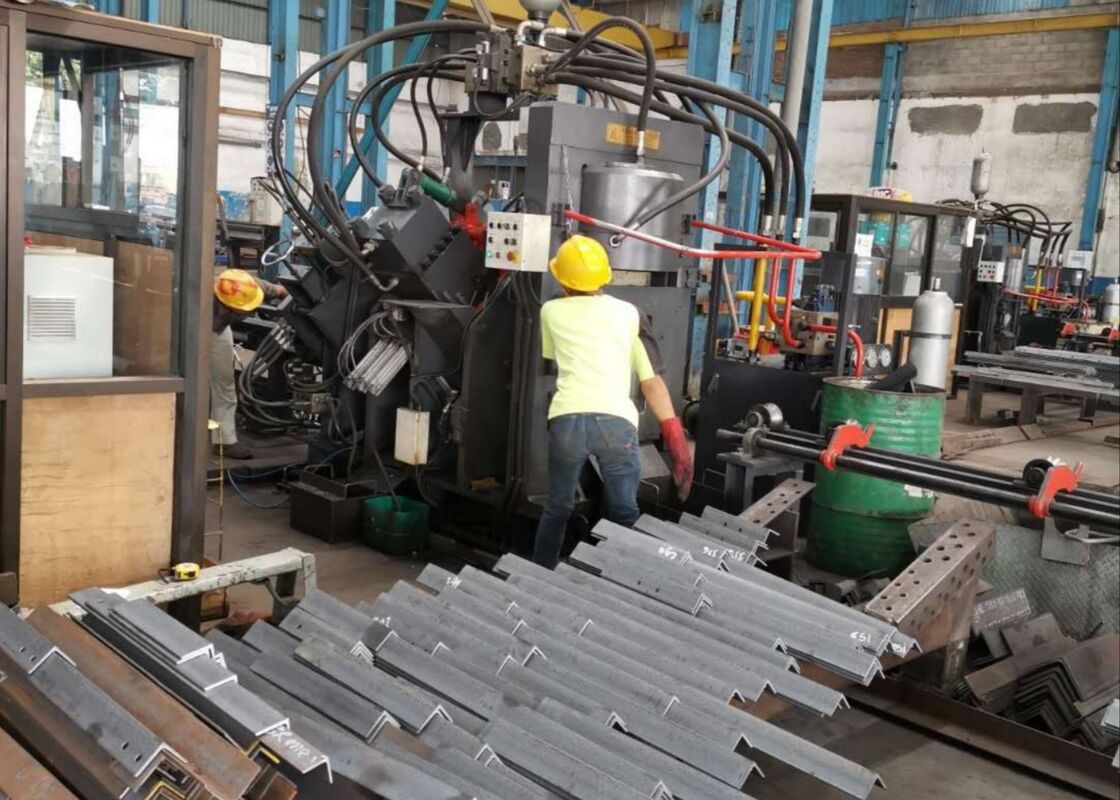

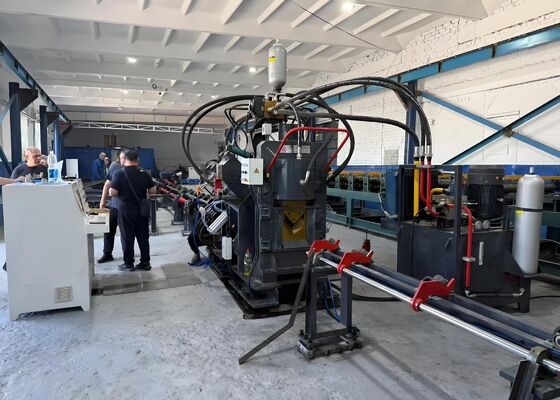

سلسلة JNC عالية السرعة CNC زاوية طعن، وضع العلامات، وقطع خط الإنتاج يتكون من مكونات رئيسية، بما في ذلك وحدة الطحن، وحدة العلامة، وحدة القطع، ناقل عرضي،ناقلة دوارة، ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، وغيرها من العناصر الأساسية.مصممة خصيصاً لمعالجة الصلب الزاوي الآلي في تصنيع الأبراج، هذا خط الإنتاج يعمل بالكامل من خلال التحكم العددي، مما يضمن سهولة الاستخدام.

معايير المنتج:

خصائص المنتج:

1يتم تجهيز آلة ثقب الحديد الزاوية CNC إما مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على التعامل مع ثلاثة أحجام مختلفة ثقب.هذه الوحدات الخنقة يتم التحكم بها بدقة عن طريق التحكم العددي (NC)، لضمان مواقف الدق دقيقة ويمكن تعديلها. يمكن للآلة أن تنتج كل من الثقوب المستديرة والأبيض اللون. مع قدراتها عالية السرعة وإطعام الدق،يزيد من كفاءة الإنتاج بشكل كبيربالنسبة للصلب الزاوية 50 × 50 × 4 ملم، تصل قدرة الإنتاج إلى 9-10 طن في كل نوبة ثمانية ساعات.

2ويتم وضع وحدة العلامة في آلة CNC للطحن الزاوية داخل علبة قوية ودائمة. يتكون نظام العلامة من أربع مجموعات كاسيت، قابلة للاختيار عن طريق البرمجة،توفير المرونة في تعديل وضع العلامةوعلاوة على ذلك، تستخدم الآلة طريقة وضع علامة على القرص مع 10 صفوف، واختيار الحروف تلقائيًا دون إدخال يدوي، وبالتالي تحسين كفاءة وضع علامة بشكل كبير.

3. يتم تجهيز آلة قطع قضيب الزاوية CNC بوحدة قشر ذات شفرة واحدة ، والمعروفة بقوتها القطعية المتفوقة. يتم تنفيذ كل قطع مع صفر نفايات المواد ، مما يؤدي إلى نظيفة ،سطح قطع سلسيحتوي كنز الشفرة على تصميم مفتوح الباب، مما يسمح بتغيير الشفرة بسرعة وبأمان.

4جدول المواد الأفقي ينقل عمود الزاوية بكفاءة إلى رف المواد الدوار ، الذي يتم تشغيله بواسطة محرك وخفض.هذا النظام يضمن وضع آمن من شريط الزاوية على ناقل التغذية لمزيد من المعالجة.

5يتم الاحتفاظ بالقطعة المعدنية بشكل آمن وتغذيتها بواسطة عربة تغذية CNC ، مما يضمن محاذاة دقيقة ودقة التوضع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو ،مع ردود فعل الموقف التي يقدمها مكيف ضوئي كهربائي، تعمل داخل نظام تحكم مغلق الحلقة.

6يتم تشغيل آلة طعنة ووضع علامة المعادن من الفولاذ الزاوية CNC بواسطة نظام هيدروليكي يدفع عمليات الطعنة ووضع العلامات وقطع الشعر.وهي مجهزة بمحطة هيدروليكية عالية السرعة مع جهاز تجميع، وتستخدم الخطوط الهيدروليكية اتصالات من نوع الحاجز لضمان التشغيل الخالي من التسرب مع تبسيط الصيانة والاستبدال.المكونات الرئيسية للصمامات الهيدروليكية تأتي من العلامة التجارية الشهيرة أتوس، تضمن نظام هيدروليكي موثوق به وعالي الأداء.

7يقدم نظام التبريد للمحطة الهيدروليكية خيارات مختلفة، بما في ذلك تبريد المياه، تبريد الهواء، أو تبريد الزيت.هذه المرونة تسمح للعملاء باختيار الطريقة التبريد المناسبة على أساس الاحتياجات التشغيلية الخاصة بهم.

8يتكون نظام التحكم من جهاز كمبيوتر أعلى، PLC، محرك سيرفو، مفاتيح الكشف الخارجي، ومكونات متكاملة أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلة. وهي متوافقة تمامًا مع تنسيقات الملفات مثل DXF ، NC ، وغيرها التي يتم إنشاؤها بواسطة برنامج CAD. واجهة الكمبيوتر العلوية للإنسان والآلة سهلة الاستخدام ،مع عرض بديهي وتشغيل مبسطيقدم وظائف مثل تصور العمل الرسومية، وتخزين البيانات واسعة النطاق، وتتبع الموقع، وإشعارات إنذار خطأ.

هذه العينات، التي تعكس المواصفات القياسية وظروف التجهيز النموذجية في صناعة أبراج الفولاذ الزاوية،توفير الفرصة للمستخدمين لتقييم نوعية معالجة المعدات مباشرة، الدقة، والصناعة الصناعية. وهي بمثابة مرجع ملموس لتقييم أداء المعدات ومواءمتها مع احتياجات الإنتاج المحددة، وبالتالي تسهيلاتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل الجهد العالي للغاية (UHV) ، حيث تعرض الأبراج لظروف الطقس القاسية والحمل الكبير ،هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي للأبراج.إنها تنفذ بشكل فعال عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات القوية التي تحافظ على الاستقرار الكلي وسلامة الأبراج.
